Configuración de RAID en el modo de inicio Legacy

Para realizar este procedimiento se utiliza la utilidad de configuración de RAID del BIOS que reside en el firmware del HBA para configurar una matriz RAID y establecerla como de inicio. Utilice este procedimiento en cualquiera de las condiciones siguientes:

• Oracle System Assistant no está instalado en el sistema o no desea usarlo para la configuración de RAID.

• Desea instalar un nivel de RAID no admitido por Oracle System Assistant, como RAID 6, 50 o 60

  ---

  Notas -  Oracle System Assistant admite RAID 0, 1, 5 y 10 para Oracle Storage 12 Gb/s SAS PCIe RAID HBA, Internal.

  ---

1. Encienda o restablezca el host.

   Por ejemplo, para restablecer el host, realice una de las siguientes acciones:

   • En el servidor local, pulse el botón de encendido (durante aproximadamente 1 segundo) en el panel frontal del servidor para apagar el host y, a continuación, vuelva a pulsar el botón de encendido para volver a encenderlo.

   • En la interfaz web de Oracle ILOM, seleccione Host Management (Gestión de hosts) > Power Control (Control de energía) y, a continuación, seleccione Reset (Restablecer) en el cuadro de lista Select Action (Seleccionar acción).

   • En la CLI de Oracle ILOM, escriba: reset /System

   Aparece la pantalla del BIOS.

2. Mientras el BIOS ejecuta las pruebas automáticas de encendido (POST), y cuando aparezca la petición de datos Press <Ctrl><R> to run the MegaRAID Configuration Utility, pulse inmediatamente la combinación de teclas Ctrl+R para acceder a la utilidad de LSI MegaRAID.

   Aparece la pantalla Virtual Drive Management (Gestión de unidades virtuales).



3. Cree uno o varios volúmenes RAID (unidades virtuales).

   Consulte las instrucciones en la Guía de usuario del software MegaRAID SAS que se encuentra en http://www.lsi.com/sep/Pages/oracle/index.aspx.

4. Pulse Ctrl-N dos veces para ir hasta el menú Ctrl Mgmt (Gestión de control).

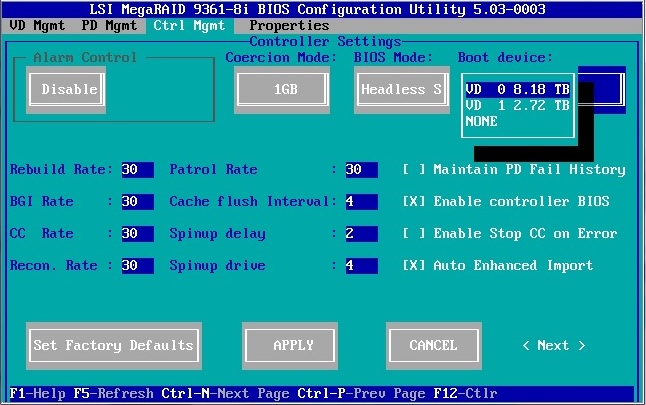

   Aparece la pantalla Controller Settings (Configuración de controlador).



5. Use la tecla de flecha hacia abajo para ir hasta el campo Boot Device (Dispositivo de inicio).
6. Seleccione la unidad virtual que desea establecer como unidad de inicio y, luego, pulse Intro.
7. Vaya hasta el botón Apply (Aplicar) y, luego, pulse Intro.

   Para obtener más información sobre cómo realizar este procedimiento, consulte la Guía de usuario del software MegaRAID SAS en http://www.lsi.com/sep/Pages/oracle/index.aspx.

8. Pulse Esc para salir de la utilidad de LSI MegaRAID.
