Instalación de carriles guía y soportes de montaje posteriores

Antes de empezar

Identifique la ubicación en el rack donde desea colocar Oracle Server X5-8. Requiere cinco unidades de rack.

Asegúrese de que el rack cumpla con los requisitos de Rack Compatibility.

1. Determine la ubicación del servidor en el rack.

   Oracle Server X5-8 requiere cinco unidades de rack.

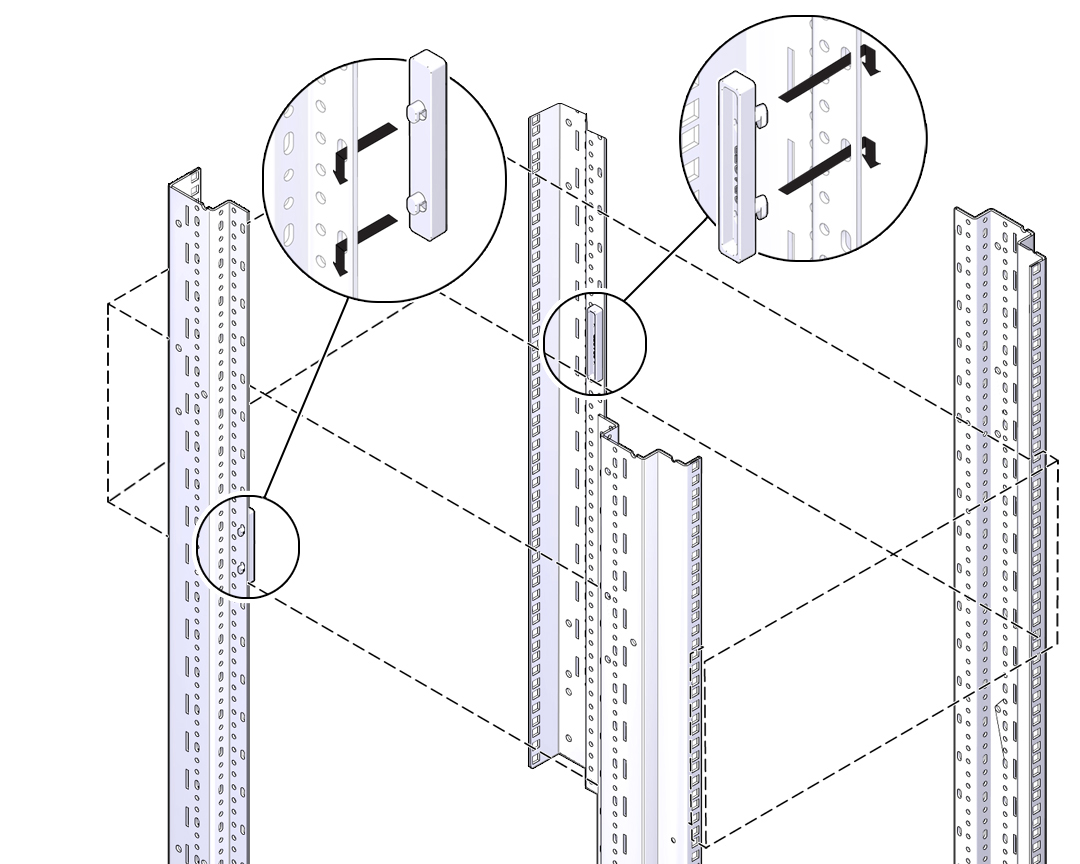

2. Instale los dos espaciadores en las guías posteriores del rack.

   Los tornillos de los espaciadores pasan por los orificios ovalados en la parte interna de la guía posterior del rack. Alinee la parte inferior del espaciador con la parte inferior del espacio del rack del sistema.



3. Para los racks con orificios cuadrados, coloque las tuercas enjauladas en las ubicaciones indicadas por la plantilla de alineación. Para racks con orificios redondos, vaya al paso 4.

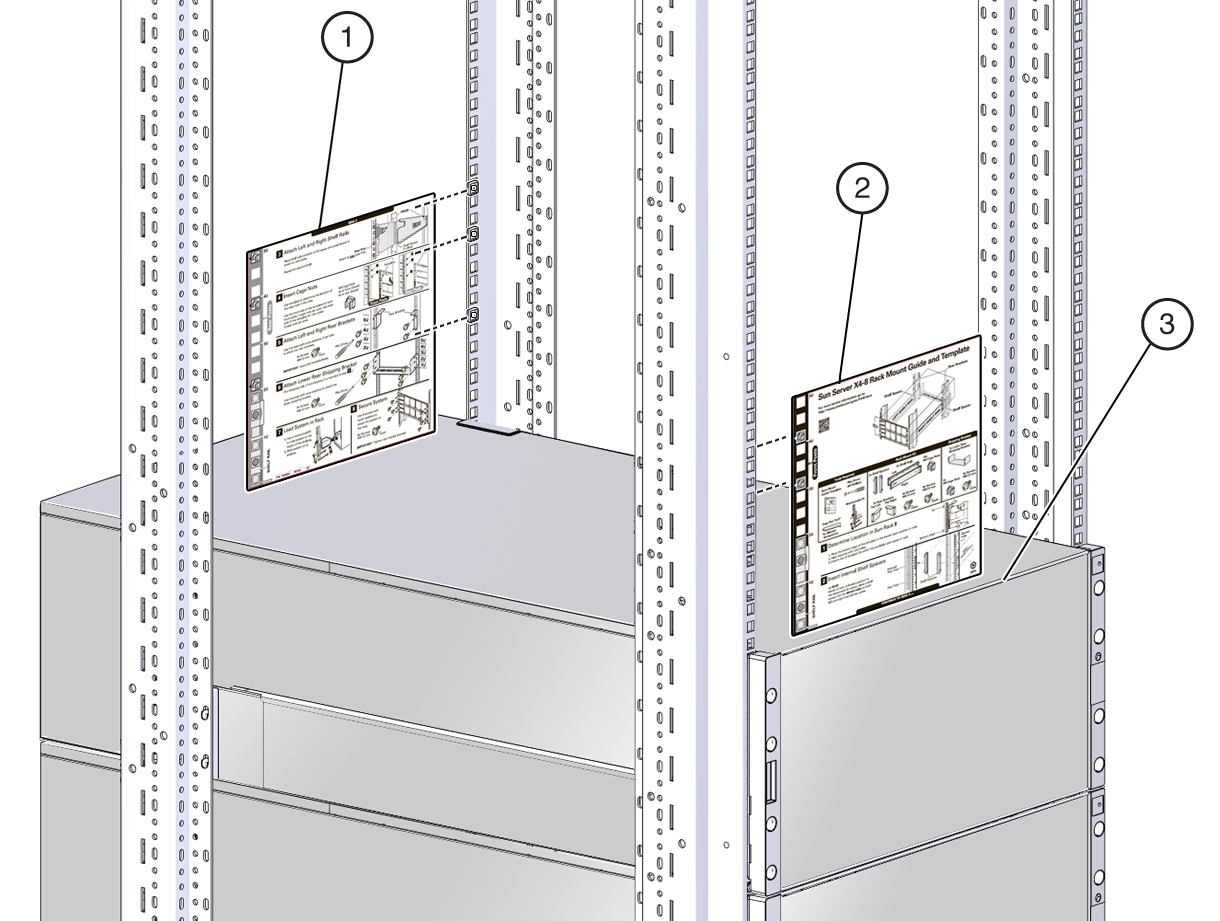

   1. Alinee la plantilla con los orificios donde desea colocar el servidor.

      La plantilla tiene imágenes de alineación del rack en ambos lados: una para la alineación posterior del rack [1] y una para la alineación frontal del rack [2].

      Coloque el servidor directamente sobre la unidad del rack que está por debajo [3] sin dejar espacios de rack incompletos.

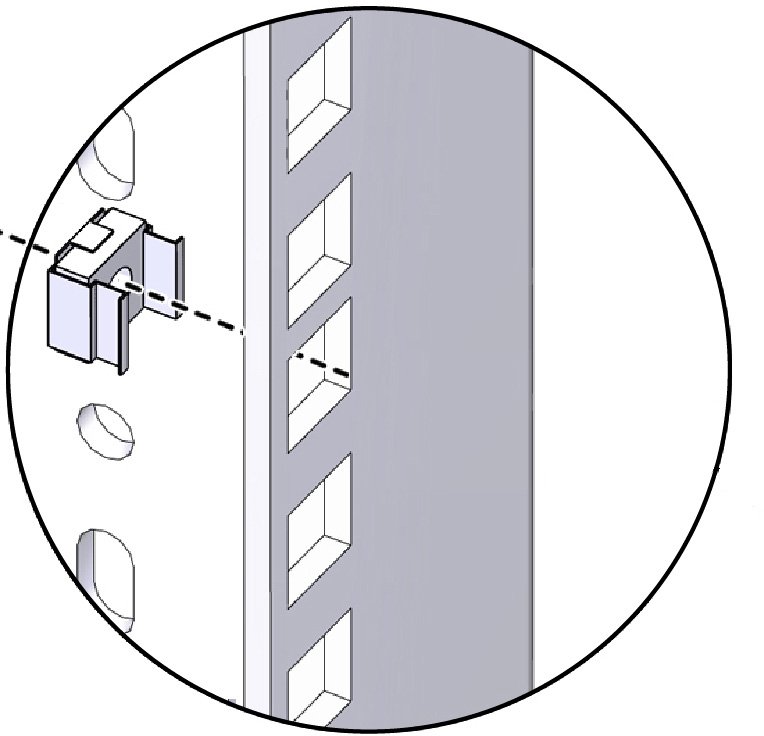

   2. Coloque las tuercas enjauladas en las ubicaciones indicadas por la plantilla.

      Coloque las tuercas enjauladas en el lado interno de cada guía. Debería haber dos tuercas enjauladas en cada guía frontal y tres tuercas enjauladas en cada guía posterior.

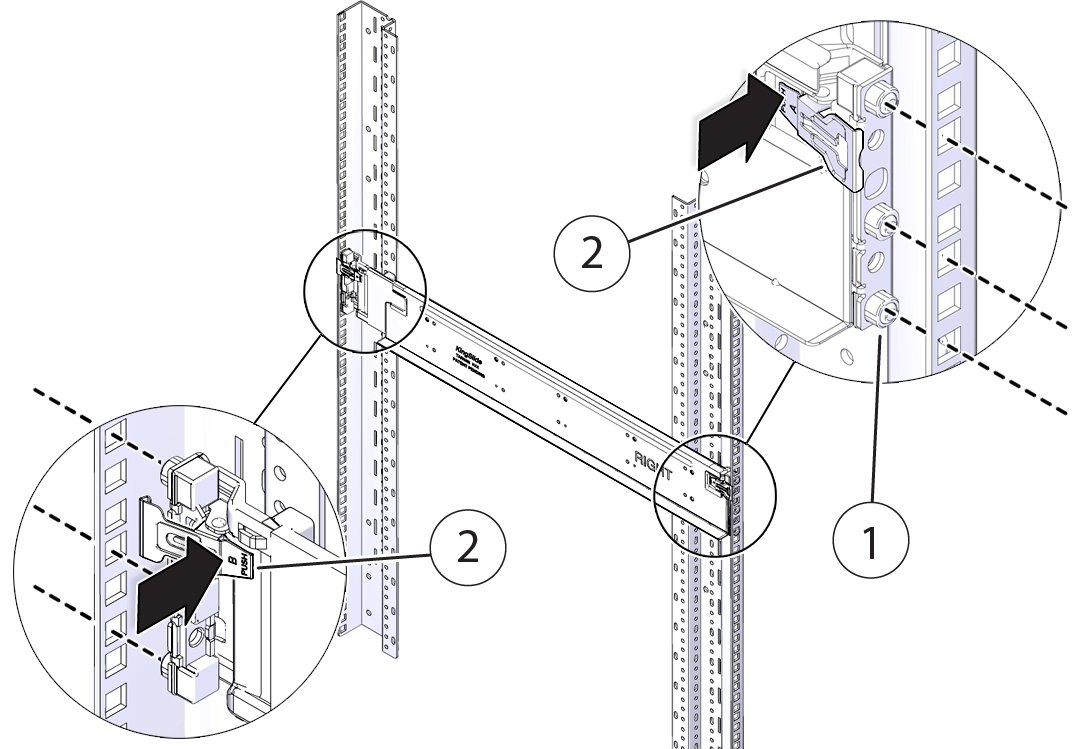

4. Instale los carriles guía izquierdo y derecho.

   Las guías están etiquetadas para indicar izquierda y derecha, y frontal y posterior.

   Las guías tienen tornillos y un pasador en cada extremo. Para cada guía:

   1. Expanda el carril guía para colocar el rack.
   2. Inserte los tornillos [1] en los orificios del rack y, luego, presione la lengüeta [2] para abrir el pasador y ajustarlo al rack.

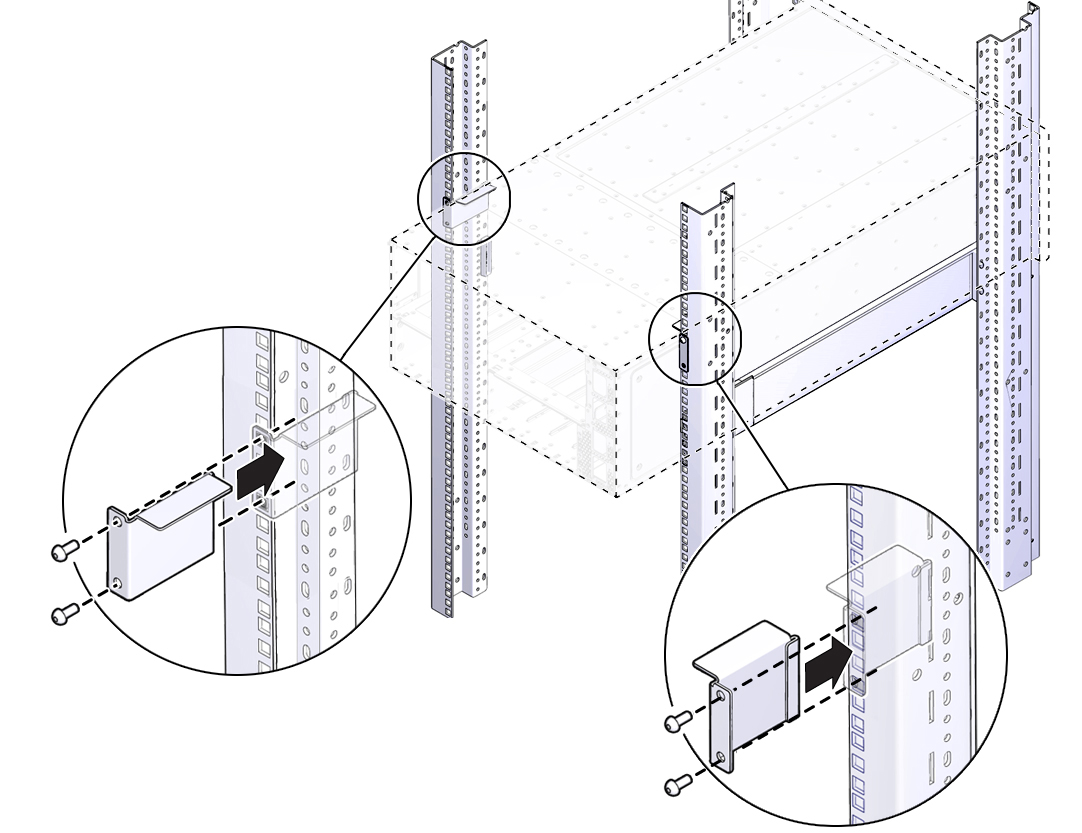

5. Fije los soportes de montaje posteriores.
   1. Alinee cada soporte de modo que las pestañas se ajusten a la parte superior del servidor.
   2. Utilice dos tornillos para sujetar cada soporte al bastidor.

      No ajuste los tornillos por completo.
