Actualización: Julio de 2015



Elementos del panel posterior

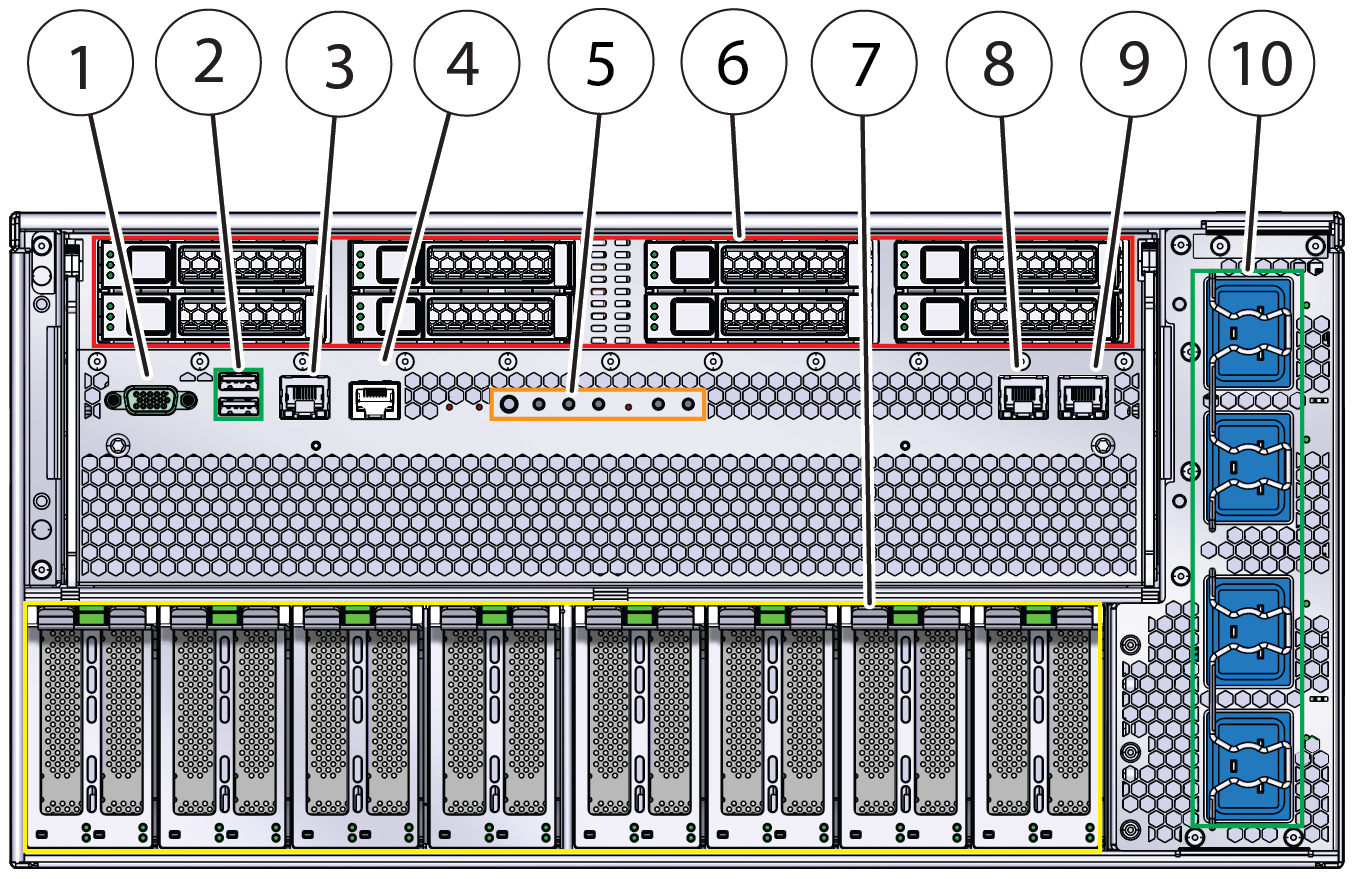

En la siguiente figura, se muestra el panel posterior de Oracle Server X5-8 y se describen sus componentes:

image:Imagen del panel posterior con referencias.
Referencia
Descripción
1
Puerto de video DB-15
2
Puertos USB 2.0 (2)
3
Puerto de gestión de red
4
Puerto de gestión en serie
5
Indicadores de estado
6
Ranuras de HDD/SSD de 0 a 7:
  • Fila superior: 7, 5, 3, 1

  • Fila inferior: 6, 4, 2, 0

7
Ranuras 1 a 16 de tarjetas PCIe:
  • PCIe 1 está a la derecha

  • PCIe 16 está a la izquierda

Las tarjetas PCIe están montadas en portadores de tarjetas PCIe dobles (DPCC). Cada DPCC aloja dos ranuras PCIe.
8
Puerto de red 0
9
Puerto de red 1
10
Entradas de CA con clips de sujeción de cables (0 a 3):
  • La entrada de CA 3 está en la parte superior

  • La entrada de CA 0 está en la parte inferior

Botones e indicadores de estado del panel posterior

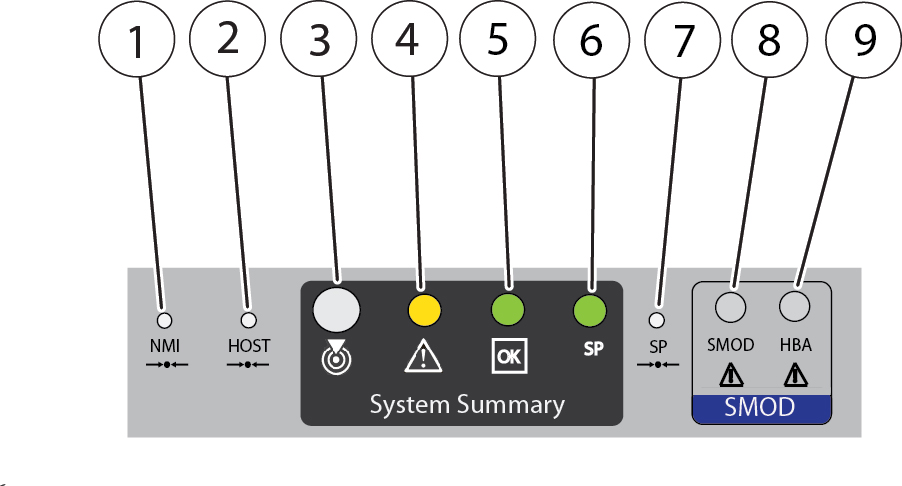

En la siguiente figura, se muestran los botones e indicadores del panel posterior:

image:Acercamiento de los indicadores en SMOD
Referencia
Descripción
1
Botón de interrupción no enmascarable (NMI): utilizado por el personal del servicio de asistencia de Oracle.
2
Botón de restablecimiento: utilizado por el personal del servicio de asistencia de Oracle.
3
Indicador de localización: utilizado para identificar el servidor. Para obtener detalles, consulte la Biblioteca de documentación de Oracle ILOM en: http://www.oracle.com/goto/ILOM/docs
4
Indicador de acción de servicio requerida del chasis. Para obtener detalles, consulte Oracle Server X5-8 Service Manual.
5
Indicador de estado del sistema. Para obtener detalles, consulte Controlling System Power.
6
Indicador de estado del SP: está encendido de forma constante si el SP funciona, parpadea mientras el SP se inicia y está apagado si el SP no recibe energía.
7
Botón de reinicio del SP.
8
Indicador de acción de servicio requerida de SMOD: indica el fallo de un módulo del sistema (SMOD).
9
Indicador de acción de servicio requerida del HBA: indica un fallo en un adaptador de bus de host (HBA).

Notas -  Para obtener detalles sobre la energía del sistema y los controles e indicadores relacionados, consulte Controlling System Power.

Controles e indicadores de almacenamiento

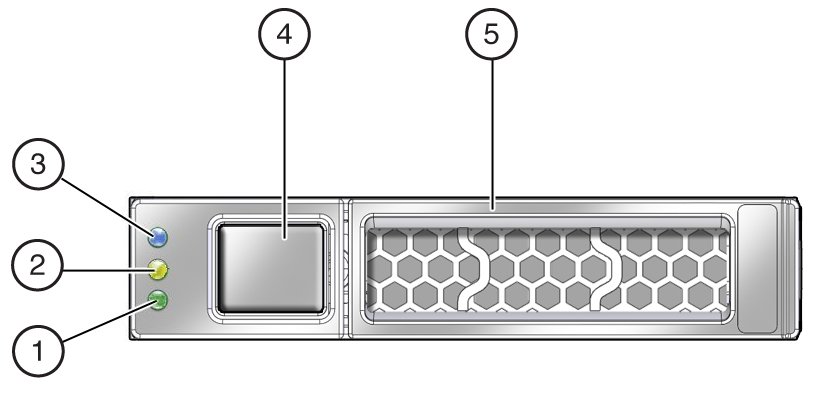

En la siguiente figura, se muestran los controles e indicadores de almacenamiento:

image:Imagen de controles e indicadores en HDD.
Referencia
Descripción
1
Indicador de estado
2
Indicador de acción de servicio requerida
3
Indicador de listo para extraer
4
Botón de apertura de la unidad de almacenamiento
5
Palanca de la unidad de almacenamiento
