Conexión de los cables del servidor

Conecte los cables externos al servidor en el siguiente orden:

1. Conecte un cable Ethernet a los puertos Gigabit Ethernet (NET), según sea necesario, [5-6].
2. (Opcional) Si tiene previsto interactuar con la consola del sistema directamente, conecte los dispositivos externos, como mouse y teclado, a los puertos USB del servidor [2] y un monitor al conector de video DB-15 [1].
3. Para conectarse a Oracle Integrated Lights Out Manager (ILOM) a través de la red, conecte un cable Ethernet al puerto Ethernet etiquetado como NET MGT [3].

   ---

   Notas -  El procesador de servicio (SP) utiliza el puerto NET MGT (fuera de banda) de forma predeterminada. Sin embargo, puede configurar el SP para que comparta uno de los dos puertos Ethernet 10/100/1000 del servidor.

   ---

4. Para acceder a la interfaz de línea de comandos (CLI) de Oracle ILOM mediante el puerto de gestión en serie, conecte un cable de módem nulo de serie al puerto serie RJ-45 etiquetado como SER MGT [4].

   Para obtener más información sobre cómo visualizar la salida del sistema desde una consola serie, consulte Log In to Oracle ILOM Using a Local Serial Connection.

5. Conecte los cables de alimentación del servidor a los conectores de CA ubicados en el panel posterior del servidor y sujete cada cable con el clip de sujeción de cables del conector [7].

   La CA debe estar conectada a tierra (200-240 V).

   Para proporcionar redundancia en caso de un fallo de alimentación y para evitar que el sistema sobrecargue un disyuntor, conecte los dos cables de alimentación superiores a un circuito diferente al de los dos inferiores.

   Cuando recibe alimentación, el servidor se inicia en modo de energía en espera.

   • Mientras el SP se está iniciando, el indicador de estado/servicio de acción requerida del SP [3] parpadea y el indicador principal de estado del sistema [1] permanece apagado.

   • Una vez que el SP termina de iniciarse, el indicador de estado/servicio de acción requerida del SP [3] permanece encendido y el indicador principal de estado del sistema parpadea rápidamente una vez cada tres segundos.

     El host aún no se inicializa ni se enciende.

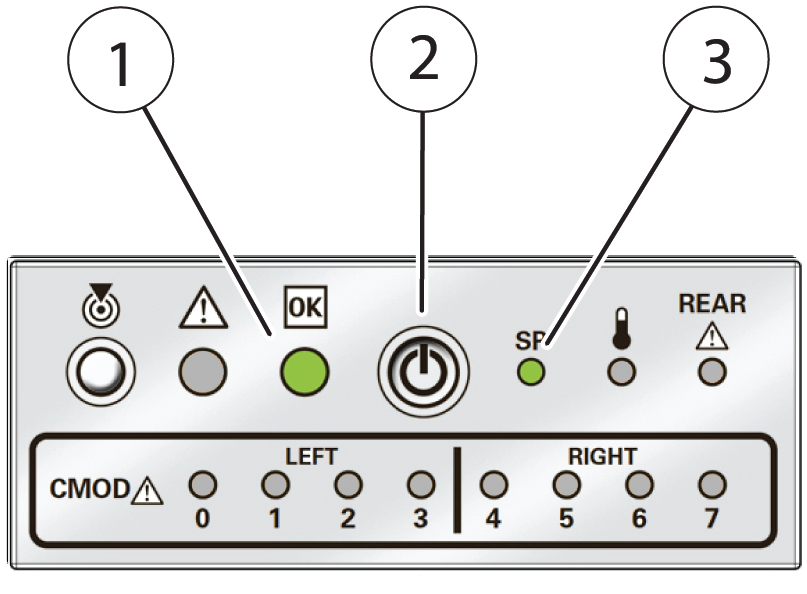

   Referencia Descripción 1 Indicador de estado del sistema 2 Botón de encendido integrado 3 Indicador de estado del SP
