Netra Modular System 設置ガイド

印刷ビューの終了

更新: 2016 年 6 月



システム背面のコンポーネント

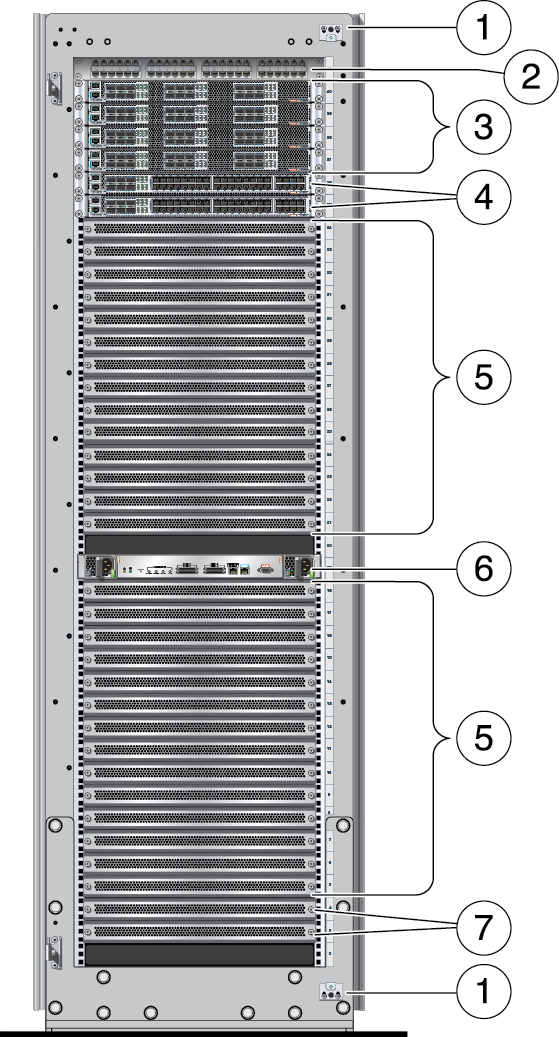

image:この図は、それぞれのコンポーネントにラベルが付けられた、モジュラーシステムの背面図を示しています。
番号
説明
1
耐震フレーム
2
RJ-45 カプラーパネル
3
Oracle Switch ES2-72 グループ (ファイバ)
4
Oracle Switch ES2-64 グループ (銅線)
5
コンピュートノードへの FBS
6
FMM
7
管理ノードへの FBS

関連情報
