出荷に含まれているノードを追加する

言語:

この手順を使用してノードをモジュラーシステムに取り付けます。その前に、三相電力の均衡化でスロットの位置を確認します。

注 - モジュラーシステムを取り付け、初期注文からノードを追加して、追加のノードを取り付ける場合は、Netra Modular System サービスマニュアル補足を参照してください。

設置場所の外でノードを開梱して、静電気防止袋を取り外します。

ESD と安全のための注意事項のガイドラインに従ってください。

注意 - 各ノードの重量は約 18 kg になるため、持ち上げて支えるために 2 人必要です。損傷を防ぐために、2 人でノードの前面と背面を下から支えるようにしてください。

2 人で、ノードをモジュラーシステム内の空のスロットの位置に合わせます。
空のスロットにフィラーパネルが搭載されている場合は、フィラーパネルを取り外します。Netra Modular System サービスマニュアル補足 のフィラーパネルを取り外す、または取り付けるを参照してください。

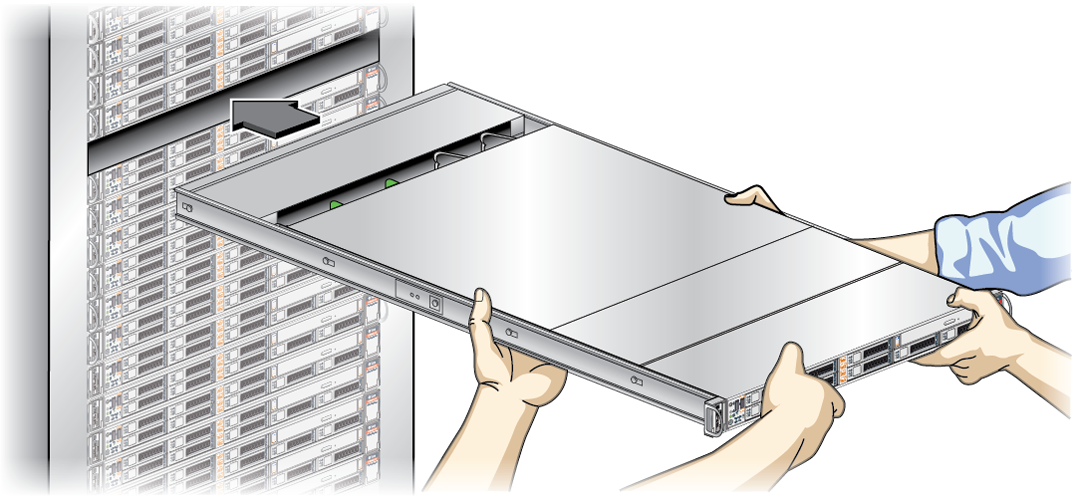

ノードをモジュラーシステムの両側のレールに慎重にかみ合わせてから、はめ合いバックプレーンコネクタがかみ合うまで、ゆっくり前面にノードをシステム内に完全に押し込みます。
レバーを押し下げて、プラスのねじ回し (Phillips の 1 番) を使用して、ノードの両側のねじを締めます。
ほかのノードを取り付けます。
モジュラーシステムをコンクリート床に取り付けます。
モジュラーシステムをコンクリート床に固定するを参照してください。
