フロントパネルのコンポーネント

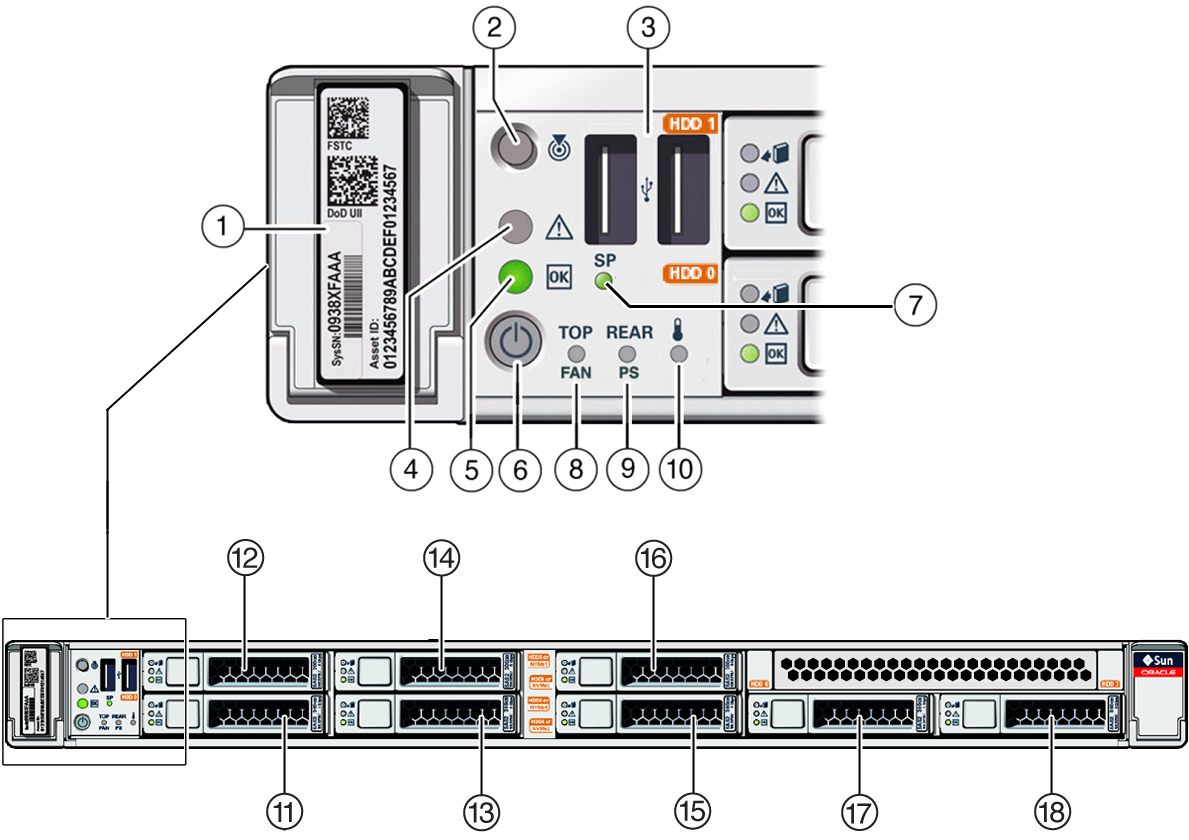

この図は、電源ボタンとサーバーロケータのボタン、およびさまざまなステータス LED と障害 LED を含む、サーバーのフロントパネルのレイアウトを示しています。
注 -
また、フロントパネルでは、内蔵ドライブおよび 2 つのフロント USB ポートを取り扱うことができます。
|
|
|
|
|
1
|
シリアル番号
|
10
|
サーバー温度超過 LED (オレンジ色)
|
|
2
|
ロケータ LED (白)
|
11
|
ドライブ 0 (HDD/SDD)
|
|
3
|
2 つの USB 2.0 コネクタ
|
12
|
ドライブ 1 (HDD/SDD)
|
|
4
|
保守要求 LED (オレンジ色)
|
13
|
ドライブ 2 (HDD/SDD) または NVMe 0
|
|
5
|
電源/OK LED (緑色)
|
14
|
ドライブ 3 (HDD/SDD) または NVMe 1
|
|
6
|
電源ボタン
|
15
|
ドライブ 4 (HDD/SDD) または NVMe 2
|
|
7
|
SP 障害 LED (緑色またはオレンジ色)
|
16
|
ドライブ 5 (HDD/SDD) または NVMe 3
|
|
8
|
ファン保守要求 LED (オレンジ色)
|
17
|
ドライブ 6 (HDD/SDD)
|
|
9
|
PS 保守要求 LED (オレンジ色)
|
18
|
ドライブ 7 (HDD/SDD)
|
|
