ドライブバックプレーンを取り外す

これは、認定された保守要員が実施する必要があるコールドサービス手順です。この手順を実行する前に、サーバーの電源を完全に切断してください。

---

注意  -  この手順では、ESD に弱いコンポーネントを扱う必要があるため、サーバーコンポーネントに障害が発生する可能性があります。

---

1. 保守作業の準備をします。

   保守の準備を参照してください。

2. サーバーのファンドアを開いてドライブバックプレーンにアクセスします。

   サーバーのファンドアを開くを参照してください。

3. 4 つのファンモジュールをすべて取り外します。

   ファンモジュールを取り外すを参照してください。

4. すべてのストレージドライブを、ドライブバックプレーンから外れるぐらいのところまで引き出します。

   ドライブを取り外すを参照してください。

   ---

   注 -  ストレージドライブをサーバーから完全に取り外す必要はありません。ドライブバックプレーンからドライブが外れるぐらいのところまで引き出します。ストレージドライブをサーバーから取り外す場合は、同じ位置に再度取り付けることができるよう、位置を記録しておいてください。

   ---

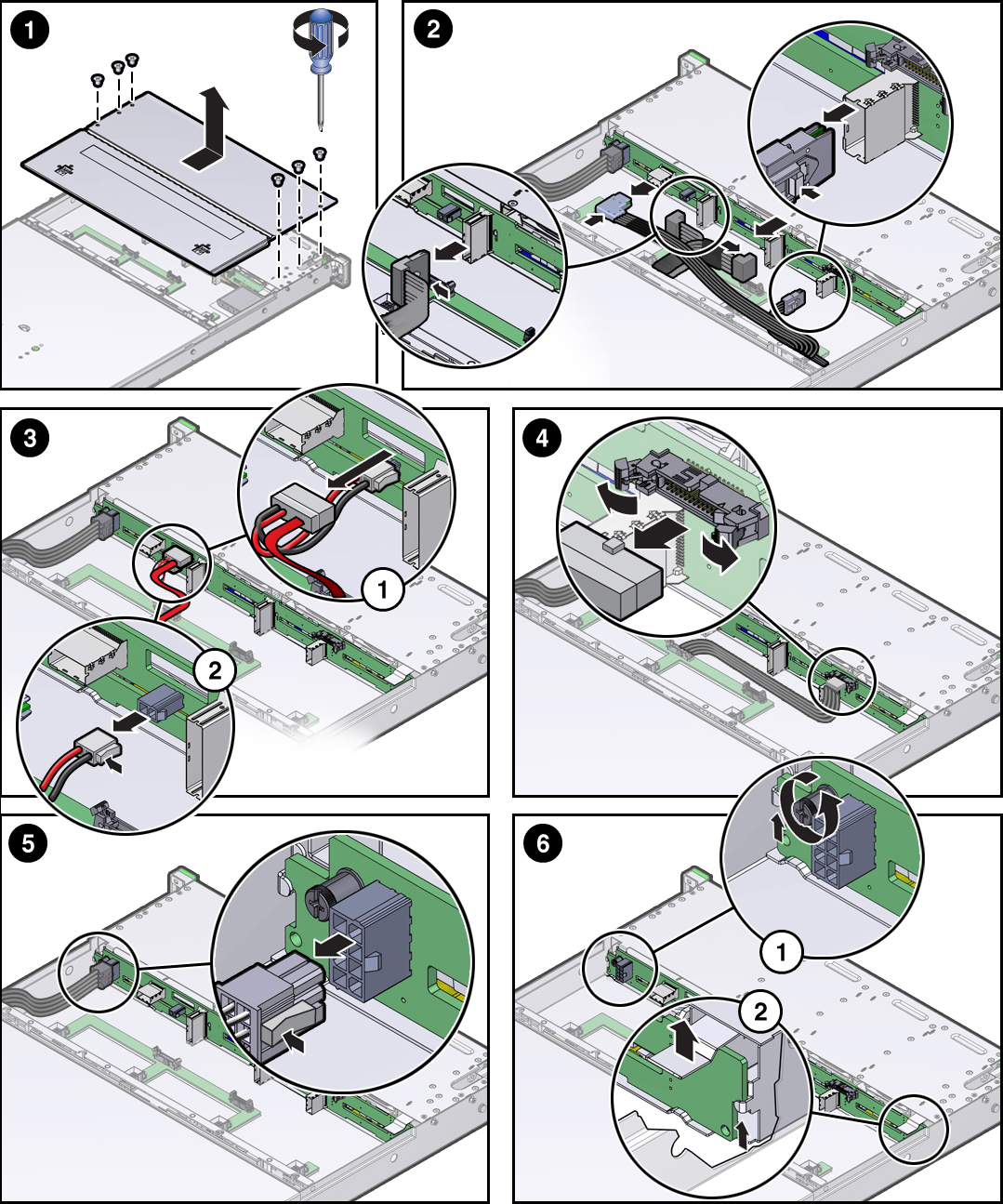

5. ディスクケージカバーから 6 本のプラスねじを取り外し、サーバーの前面方向へスライドさせ、持ち上げて取り外します (1)。

6. SAS ケーブルと NVMe カードケーブルをドライブバックプレーンから外します (2, 4)。
7. ドライブバックプレーンの補助信号ケーブルをドライブバックプレーンから外します (3)。
8. ドライブバックプレーンからドライブバックプレーン電源ケーブルを取り外します (5)。
9. ドライブバックプレーンをシャーシに固定している脱落防止機構付きねじをゆるめます (6.1)。
10. ドライブバックプレーンの右側にある金属製のばね式止め具を上げます。ドライブバックプレーンを持ち上げ、サーバーの背面方向へ傾けて固定部品から解放し、持ち上げてサーバーから外します (6.2)。
11. ドライブバックプレーンを静電気防止用マットの上に置きます。

関連情報

• ドライブバックプレーンを取り付ける
