ドライブバックプレーンを取り付ける

これは、認定された保守要員が実施する必要があるコールドサービス手順です。この手順を実行する前に、サーバーの電源を完全に切断してください。


Caution

注意  -  この手順では、ESD に弱いコンポーネントを扱う必要があるため、サーバーコンポーネントに障害が発生する可能性があります。


  1. ディスクケージにバックプレーンを置きます。
    1. 金属製のばね式止め具を持ち上げます (1.1)。シャーシ側面にある 2 つの金属製固定部品に収まるようにバックプレーンを配置します (1.2)。
    2. ドライブバックプレーンをディスクケージ内へ下げて、ディスクケージ内の 3 つの金属製フックに掛けます (1.3)
    3. ドライブバックプレーンをディスクケージ内へさらに下げて、ディスクケージの最下部にある 6 つの溝すべてにはめ込みます (1.4)。
    4. ドライブバックプレーンの脱落防止機構付きねじを時計回りに回して、ドライブバックプレーンを固定します (1.5)。

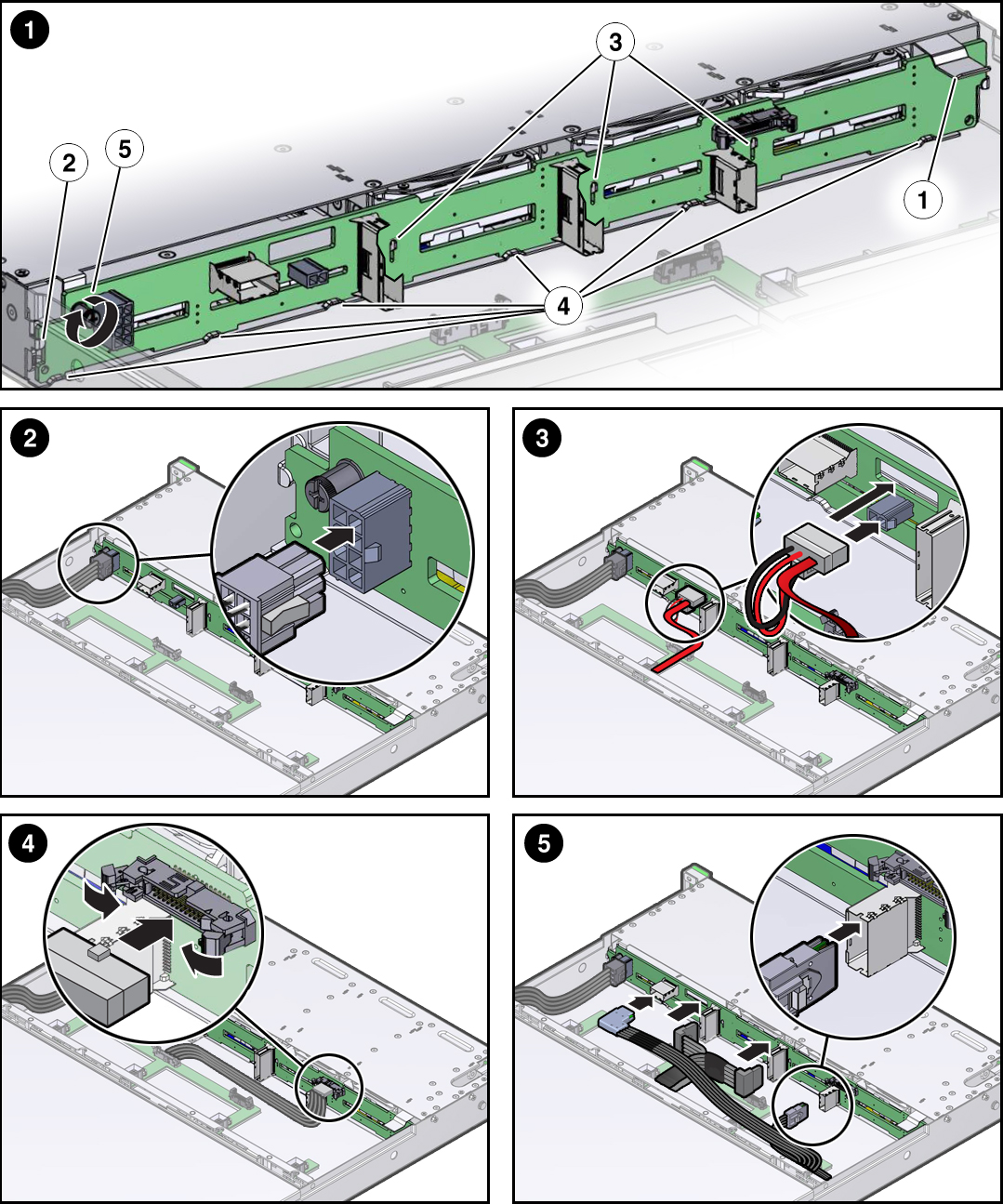

      image:サーバーにストレージドライブバックプレーンを取り付ける方法を示す図。
  2. ドライブバックプレーンの電源ケーブルをドライブバックプレーンに再接続します (2)。
  3. ドライブバックプレーンの補助電源と信号ケーブルをドライブバックプレーンに再接続します (4)。
  4. SAS ケーブルと NVMe カードケーブルをドライブバックプレーンに再接続します (5)。
  5. すべてのストレージドライブをストレージドライブケージへ再度取り付けます。

    ドライブを取り付けるを参照してください。

  6. ディスクケージカバーを取り付けます。
  7. 4 つのファンモジュールをすべて取り付けます。

    ファンモジュールを取り付けるを参照してください。

  8. サーバーを稼働状態に戻します。

    サーバーの再稼働を参照してください。
