内蔵 HBA カードを PCIe スロット 4 に取り付ける

これは、認定された保守要員が実施する必要があるコールドサービス手順です。この手順を実行する前に、サーバーの電源を完全に切断してください。

1. 交換用の HBA カードと SAS ケーブルを開梱し、スロット 3 の PCIe ライザーを取り出します。

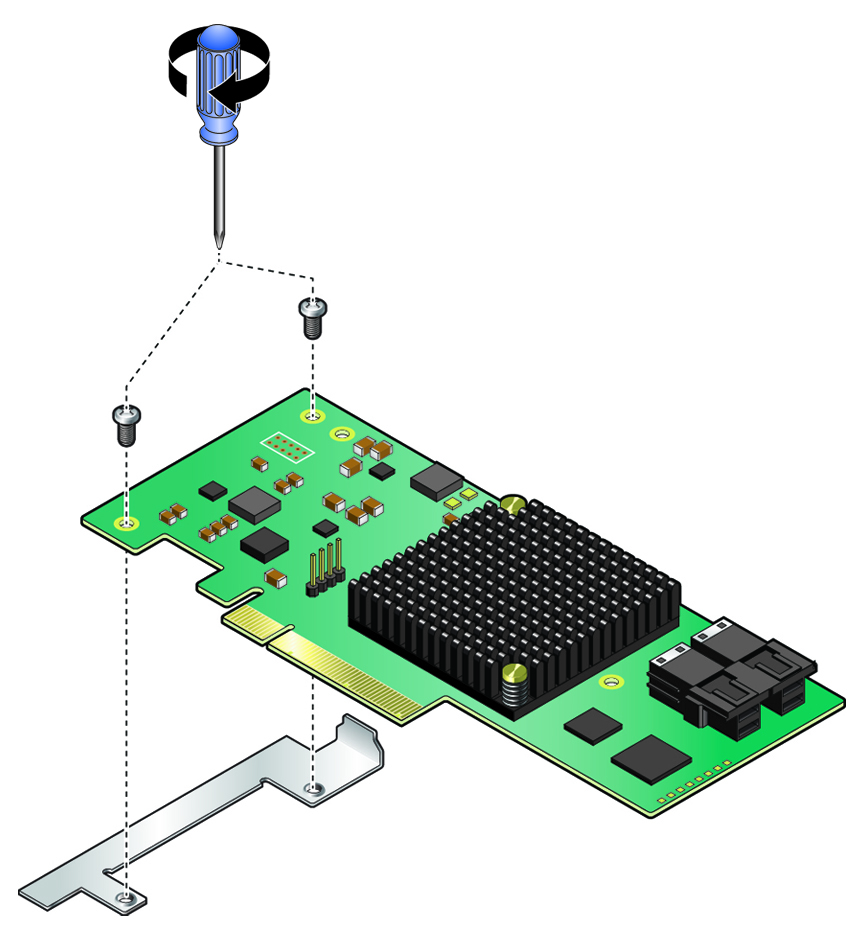

2. T10 トルクスドライバを使用して、交換用の HBA カードに付属している標準の HBA の固定部品を取り外します。

3. PCIe スロット 4 から内蔵 HBA カードを取り外すで取り外した専用の固定部品を取り付けます。

4. 新しい SAS ケーブルを取り付ける場合は、HBA の SAS ケーブルアセンブリを取り付けるを参照してください。

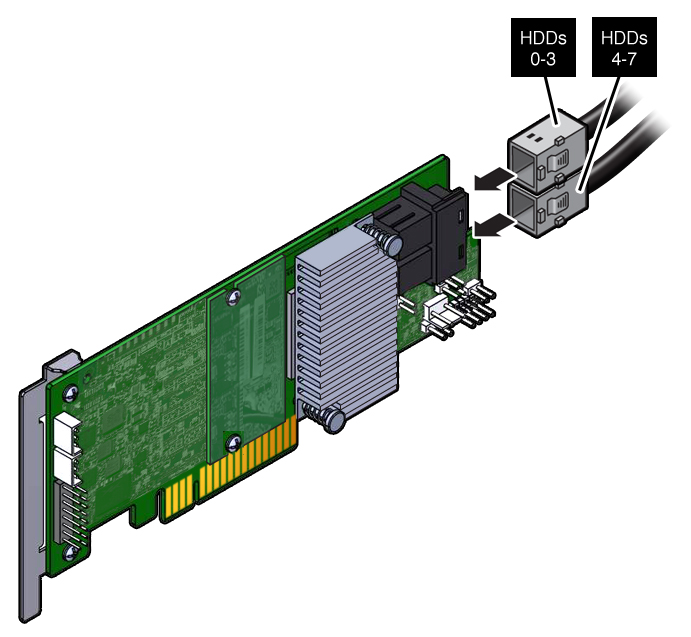

5. SAS ケーブルを内蔵 HBA カードに接続します。

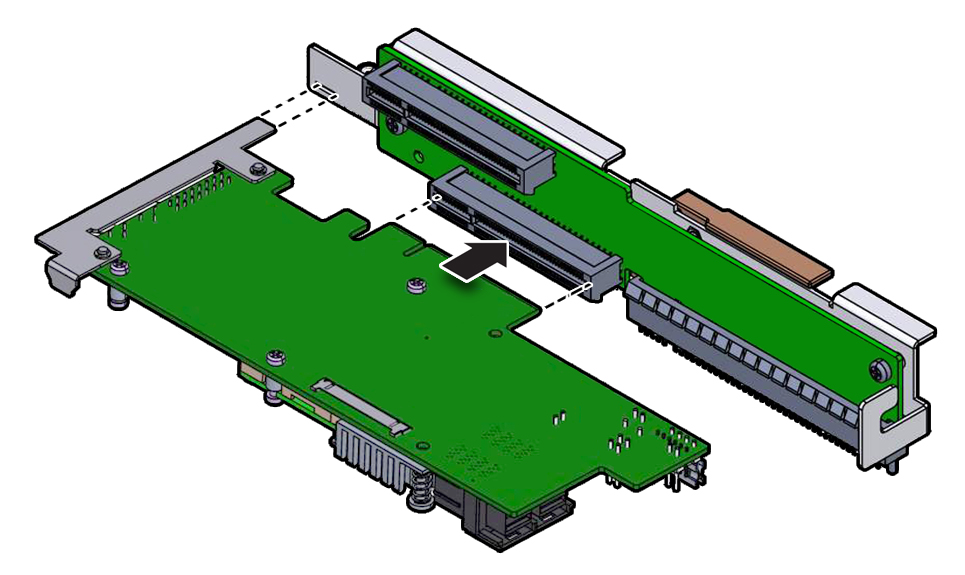

6. 内蔵 HBA カードにある背面の固定部品を PCIe ライザーの背面のコネクタに挿入します。

7. 内蔵 HBA カードのコネクタを、PCIe スロット 3 および 4 のライザーの下部のコネクタに挿入します。
8. PCIe ライザーを取り付けます。

   PCIe スロット 3 および 4 に PCIe ライザーを取り付けるを参照してください。

9. ファンモジュール FM 0 を取り付けます。

   ファンモジュールを取り付けるを参照してください。

10. サーバーを稼働状態に戻します。

    サーバーの再稼働を参照してください。
