FIM を取り外す

言語:

これは、認定された保守要員が実施する必要があるコールドサービス手順です。この手順を実行する前に、サーバーの電源を完全に切断してください。

保守作業の準備をします。
保守の準備を参照してください。
ストレージドライブケージから上部カバーを取り外します。

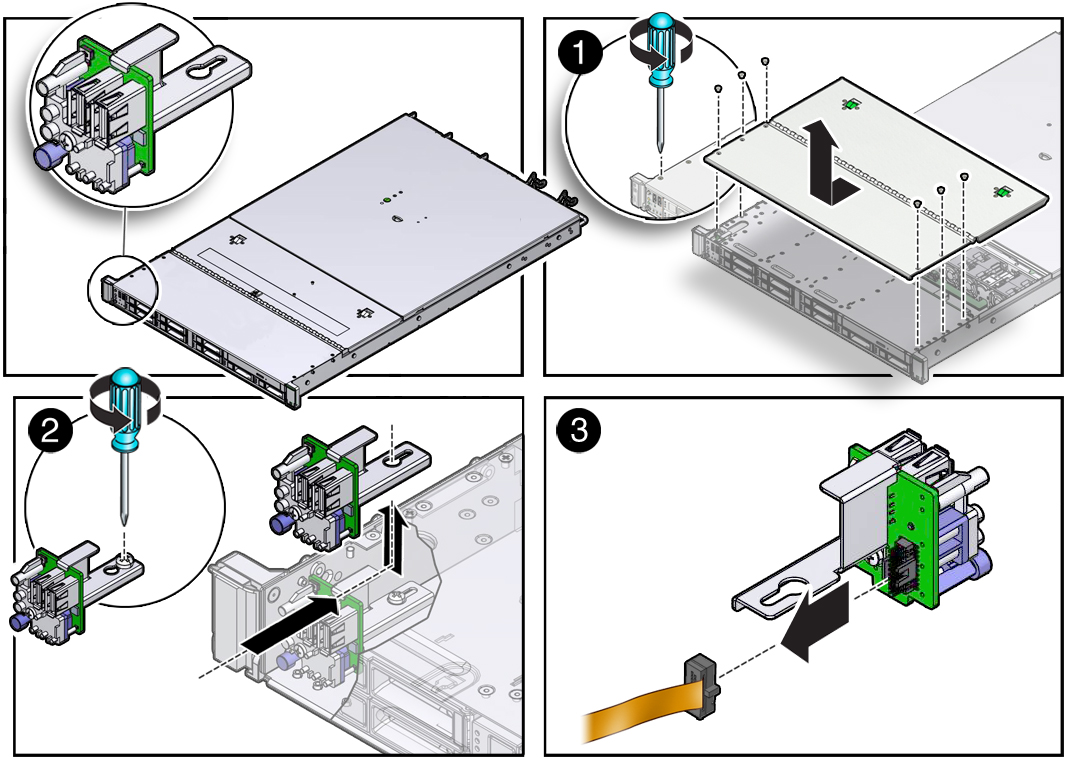

1. 6 本のプラスねじをストレージドライブケージの上部から取り外します (1)。
  プラスねじは、ストレージドライブケージの各側面に 3 本ずつあります。
2. サーバーのファンドアを開きます。
  サーバーのファンドアを開くを参照してください。
3. ストレージドライブケージのカバーをサーバーの正面方向へスライドさせて、持ち上げます。
FIM 構成部品をサーバーシャーシに固定するねじをゆるめます (2)。
FIM 構成部品をサーバーの背面方向へと注意深くスライドさせていき、プラスねじの上まで来たら持ち上げてサーバーから外します (2)。
FIM ケーブルを FIM 構成部品から外し、構成部品を脇に置きます (3)。
