Composants du panneau avant avec backplane à douze unités 3,5 pouces (installation)

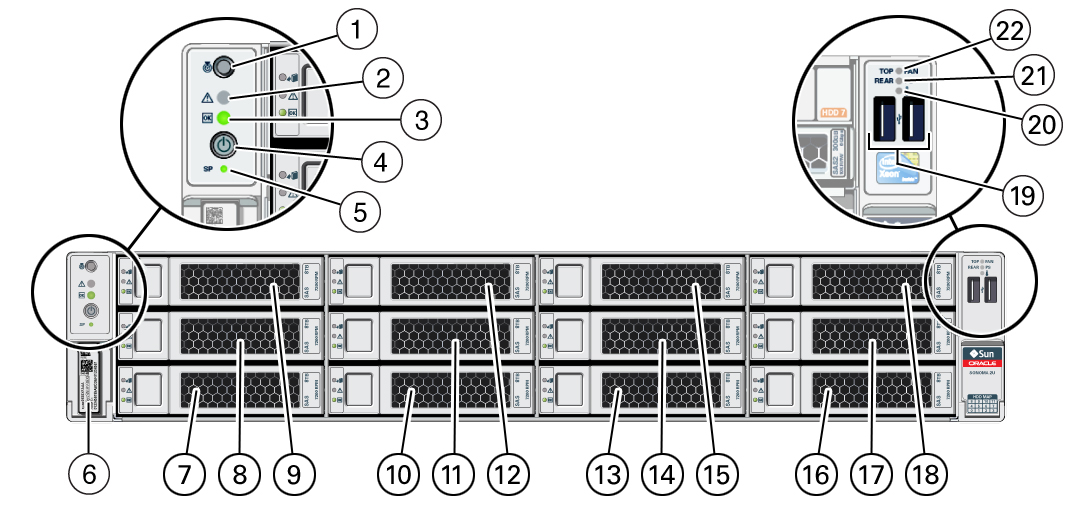

image:Figure illustrant l'emplacement des composants et des DEL d'un serveur avec un backplane pour douze unités 3,5 pouces.
Description
1
DEL/bouton de localisation (blanc)
2
DEL d'intervention requise (orange)
3
DEL d'alimentation (verte)
4
Bouton d'alimentation
5
Bouton OK d'alimentation du SP (vert)
6
Numéro de série du serveur
7
Unité 0
8
Unité 4
9
Unité 8
10
Unité 1
11
Unité 5
12
Unité 9
13
Unité 2
14
Unité 6
15
Unité 10
16
Unité 3
17
Unité 7
18
Unité 11
19
Connecteurs USB 2.0 (2)
20
DEL de surchauffe (orange)
21
DEL de panne d'alimentation
22
DEL de panne du ventilateur (orange)
