Guide d'installation du serveur SPARC S7-2L

Quitter la vue de l'impression

Mis à jour : Juin 2016



Pour connecter le câble SER MGT

Le port de gestion série du SP est étiqueté SER MGT. Utilisez le port SER MGT uniquement pour la gestion de serveurs. Ce port constitue la connexion par défaut entre le processeur de service et un terminal ou un ordinateur.


Caution

Mise en garde  - Ne connectez pas de modem à ce port.


  1. Utilisez un câble RJ-45 de catégorie 5 (ou supérieure) pour connecter le port SER MGT à un périphérique terminal.

    Utilisez un câble RJ-45 destiné à une configuration de faux modem, dans laquelle les signaux de transmission et de réception se croisent. Vous pouvez utiliser un adaptateur croisé avec un câble RJ-45 standard pour réaliser la configuration inverseur. Reportez-vous à la section "Brochages croisés RJ-45".

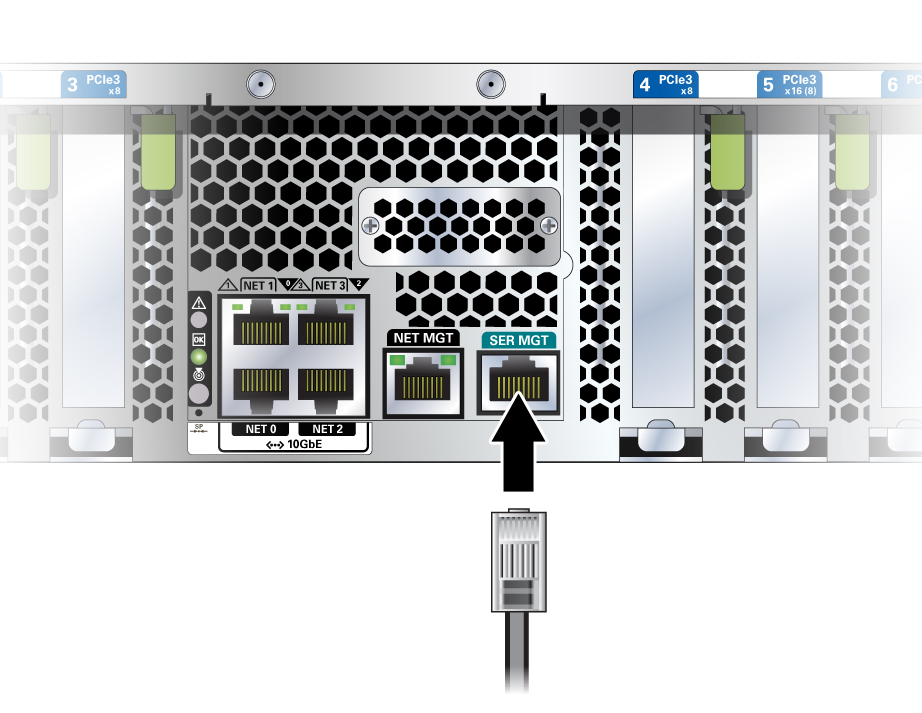

    image:Figure illustrant la procédure de connexion du port SER MGT.
  2. Connectez le câble NET MGT.

    Voir Pour connecter le câble NET MGT.

Informations connexes
