Composants du CMA

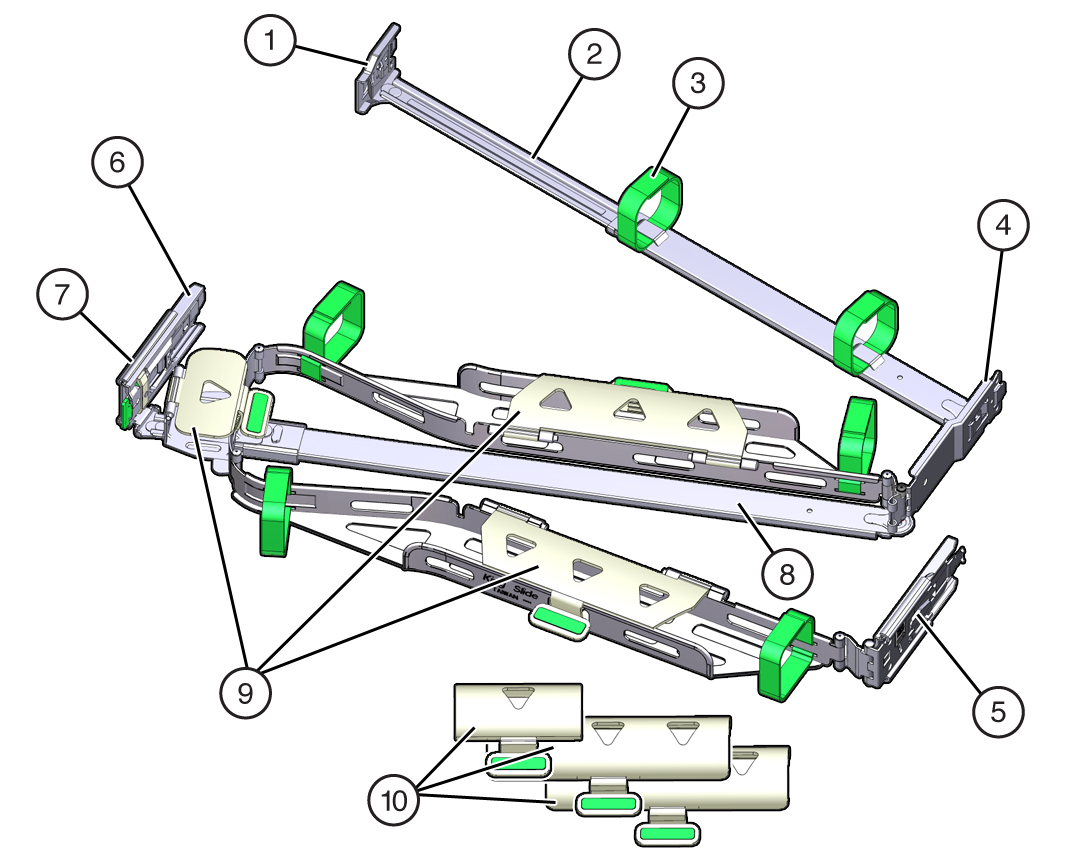

La figure suivante présente les composants du CMA en option.

N° Description 1 Connecteur A 2 Barre coulissante avant 3 Bandes Velcro (6) 4 Connecteur B 5 Connecteur C 6 Connecteur D 7 Crochet de bascule de la glissière (utilisé avec le connecteur D) 8 Barre coulissante arrière 9 Capots de câbles plats (non utilisés avec ce serveur) 10 Capots de câbles ronds

Informations connexes

• Préparation du CMA pour l'installation

• Fixation du CMA au serveur

• Vérification du fonctionnement des glissières et du module de fixation des câbles (CMA)
