Port SER MGT
Le port SER MGT RJ-45, situé sur le panneau arrière, fournit une connexion standard TIA/EIA-232 série Oracle/Cisco au SP. Il constitue la connexion par défaut au contrôleur système d'Oracle ILOM. Pour les communications DTE à DTE, utilisez un câble RJ-45 destiné à une configuration de faux modem, dans laquelle les signaux de transmission et de réception se croisent. Vous pouvez utiliser un adaptateur croisé avec un câble RJ-45 standard pour réaliser la configuration inverseur. Voir Composants du panneau arrière (installation)
Brochages croisés RJ-45

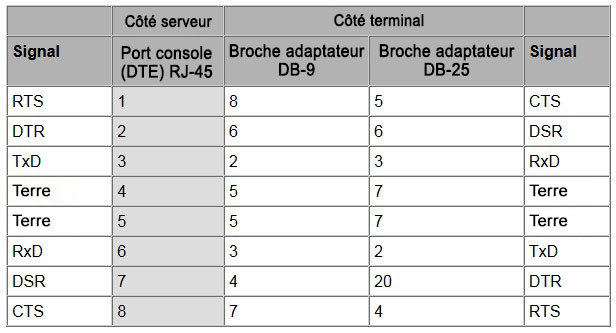

Utilisez ce tableau pour identifier le câble ou l'adaptateur croisé approprié. Dans ce tableau, la colonne RJ-45 représente le connecteur sur le système, tandis que les colonnes DB-9 et DB-25 font référence au connecteur côté terminal.

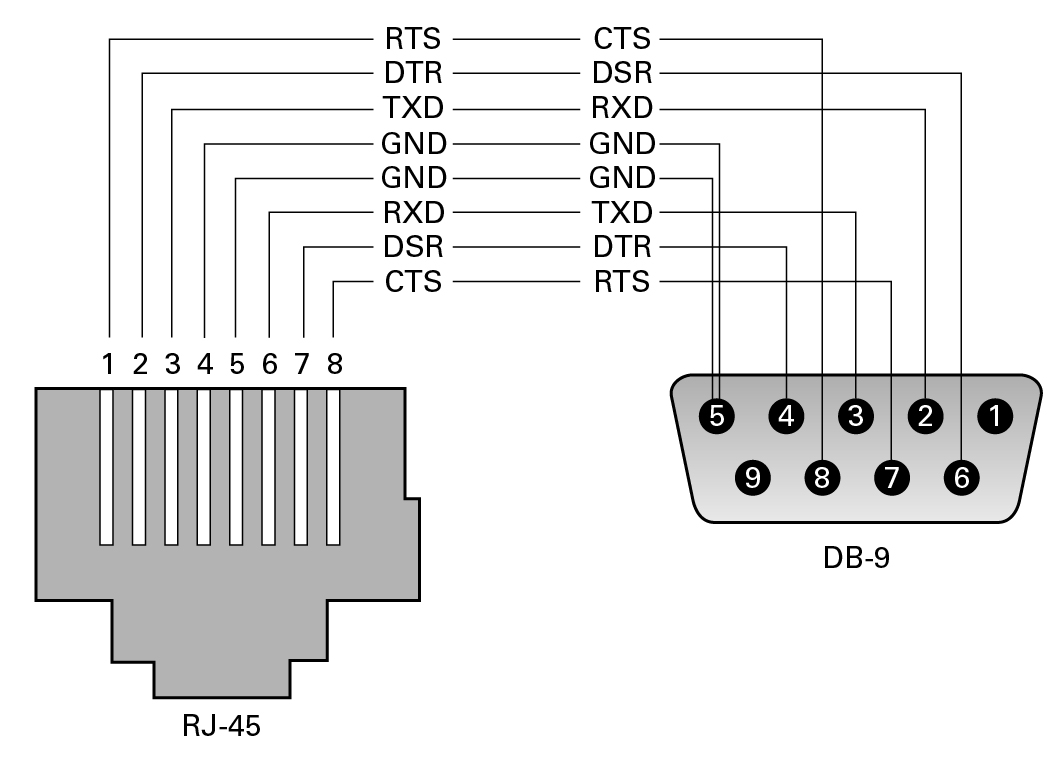

Le schéma ci-dessous présente un exemple de conversion RJ-45 en DB-9.
