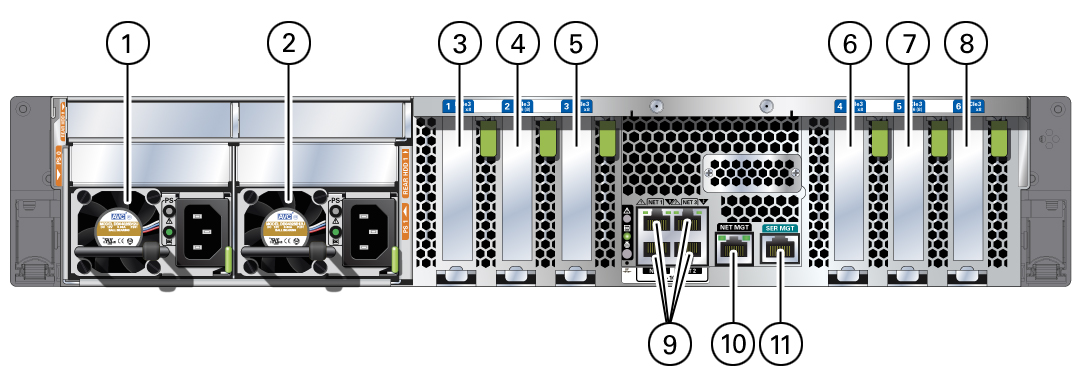

1

Alimentation 0 (PS 0)

2

Alimentation 1 (PS 1)

3

Emplacement PCIe 1

4

Emplacement PCIe 2

5

Emplacement PCIe 3

6

Emplacement PCIe 4

7

Emplacement PCIe 5

8

Emplacement PCIe 6

9

Ports réseau 100/1000/10000 : NET 0 à NET 3

10

Port réseau RJ-45 NET MGT

11

Port réseau RJ-45 SER MGT

Remarque

Certaines configurations comportent des emplacements pour deux unités 2,5 pouces à l'arrière. RHDD 0 est au-dessus de l'alimentation 0. RHDD 1 est au-dessus de l'alimentation 1.
