Fixation du CMA au serveur

Avant de fixer le CMA au serveur, assurez-vous que les capots de câbles appropriés sont installés sur le CMA.

  1. Préparez le CMA pour l'installation sur le serveur.

    Voir Préparation du CMA pour l'installation.

  2. Pour faciliter l'installation du CMA, tirez le serveur d'environ 13 cm hors de l'avant du rack.
  3. Amenez le CMA à l'arrière du rack de l'équipement et assurez-vous d'avoir suffisamment de place pour travailler à l'arrière du serveur.

    Remarque -  Les indications "gauche" ou "droite" figurant dans cette procédure supposent que vous vous trouvez face à l'arrière du rack d'équipement.

    Remarque -  Tout au long de cette procédure d'installation, tenez le CMA et ne le laissez pas pendre avant qu'il ne soit fixé aux quatre points de connexion.
  4. Installez le connecteur A du CMA dans la glissière gauche.
    1. Insérez le connecteur A du CMA dans l'emplacement avant sur la glissière gauche jusqu'à ce qu'il s'enclenche en émettant un clic (panneaux 1 et 2).

      L'onglet du connecteur A passe dans l'emplacement avant de la glissière (panneau 1).

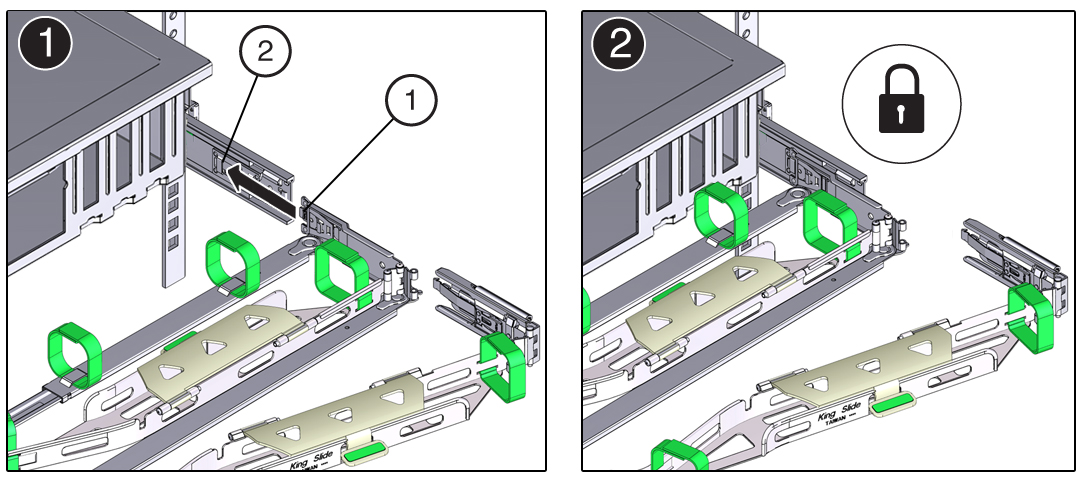

      image:Figure illustrant l'insertion du connecteur A dans la glissière gauche.
      Description
      1
      Onglet du connecteur A
      2
      Fente avant de la glissière gauche
    2. Tirez doucement sur le côté droit de la barre coulissante avant afin de vérifier que le connecteur A est correctement inséré.
  5. Installez le connecteur B du CMA dans la glissière droite.
    1. Insérez le connecteur B du CMA dans l'emplacement avant sur la glissière droite jusqu'à ce qu'il s'enclenche en émettant un clic (panneaux 1 et 2).

      L'onglet du connecteur B passe dans l'emplacement avant de la glissière (panneau 1).

    2. Tirez doucement sur le côté droit de la barre coulissante avant afin de vérifier que le connecteur B est correctement inséré.

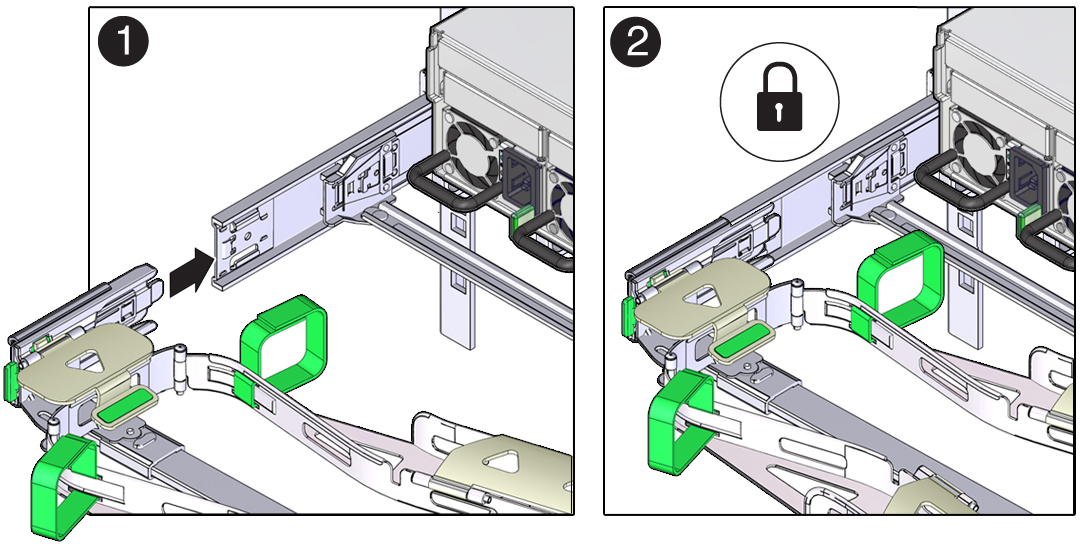

      image:Figure illustrant l'insertion du connecteur B dans la glissière droite.
      Description
      1
      Onglet du connecteur B
      2
      Fente avant de la glissière droite
  6. Installez le connecteur C du CMA dans la glissière droite.
    1. Alignez le connecteur C avec la glissière afin que le ressort de verrouillage (légende 1) soit placé à l'intérieur (côté serveur) de la glissière droite (panneau 1).
      image:Figure illustrant comment installer le connecteur C du CMA dans la glissière droite.
      Description
      1
      Ressort de verrouillage du connecteur C
    2. Insérez le connecteur C dans la glissière droite jusqu'à ce qu'il s'enclenche en émettant un clic(panneaux 2 et 3).
    3. Tirez doucement sur le côté droit de la barre coulissante arrière du CMA afin de vérifier que le connecteur C est correctement inséré.
  7. Préparez le connecteur D du CMA pour l'installation.

    Retirez la bande fixant le crochet de bascule de la glissière au connecteur D et assurez-vous que le crochet de bascule est aligné correctement avec le connecteur D (panneaux 1 et 2).


    Remarque -  Le CMA est fourni avec le crochet de bascule de la glissière collé au connecteur D. Vous devez retirer la bande avant d'installer le connecteur.

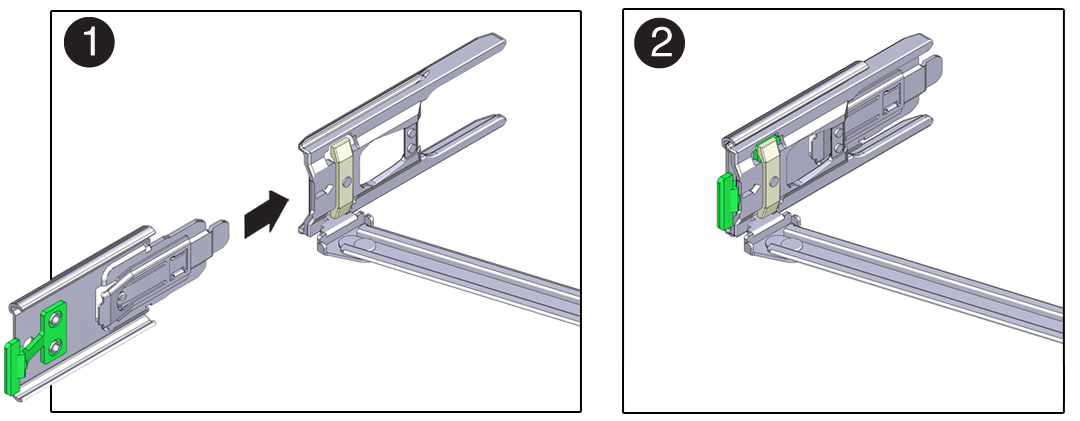

    image:Figure illustrant comment aligner le crochet de bascule de la glissière du CMA avec le connecteur D.
  8. Installez le connecteur D du CMA dans la glissière gauche.
    1. Tout en maintenant le crochet de bascule de la glissière en place, insérez le connecteur D et le crochet de bascule de glissière qui lui est associé dans la glissière gauche jusqu'à ce que le connecteur D s'enclenche en émettant un clic (panneaux 1 et 2).

      Remarque -  Lorsque vous insérez le connecteur D dans la glissière, la méthode la plus simple et privilégiée est d'installer le connecteur D et le crochet de bascule en un ensemble dans la glissière.
    2. Tirez doucement sur le côté gauche de la barre coulissante du CMA afin de vérifier que le connecteur D est correctement inséré.

      Remarque -  Le crochet de bascule de la glissière a un onglet de dégagement vert. Cet onglet est utilisé pour dégager et retirer le crochet de bascule afin de pouvoir retirer le connecteur D.

      image:Figure illustrant comment installer le connecteur D du CMA et son crochet de bascule associé dans la glissière gauche.
  9. Tirez doucement sur le côté gauche de la barre coulissante du CMA afin de vérifier que le connecteur D est correctement inséré.

    Remarque -  Le crochet de bascule de la glissière a un onglet de dégagement vert. Cet onglet est utilisé pour dégager et retirer le crochet de bascule afin de pouvoir retirer le connecteur D.
  10. Tirez doucement sur les quatre points de connexion du CMA pour vous assurer que les connecteurs du CMA sont complètement insérés avant de cesser de soutenir le CMA.
  11. Vérifiez que les glissières et le CMA fonctionnent comme il convient.

    Voir Vérification du fonctionnement des glissières et du module de fixation des câbles (CMA).
