SAS 포트(컴퓨트 노드)
SAS 커넥터 8개는 서버 안의 드라이브 백플레인에 있습니다. 커넥터 중 4개는 NVMe 드라이브에도 사용할 수 있습니다.

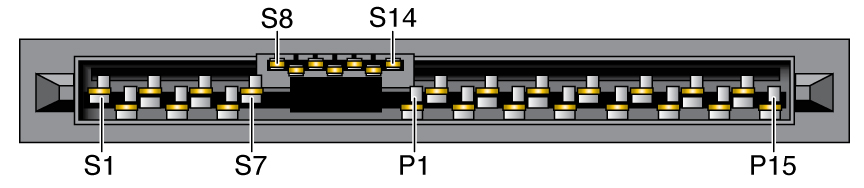

이 표에는 SAS 커넥터에 대한 핀아웃이 나열되어 있습니다.
|
|
|
|
신호 세그먼트
(S1 - S7)
|
S1
|
Gnd
|
2차 연결
|
S2
|
TX+
|
PHY에서 하드 드라이브로 전송
|
S3
|
TX-
|
S4
|
Gnd
|
2차 연결
|
S5
|
RX-
|
하드 드라이브에서 PHY로 수신
|
S6
|
RX+
|
S7
|
Gnd
|
2차 연결
|
뒤쪽 신호
(S8 - S14)
|
S8
|
Gnd
|
2차 연결
|
S9
|
|
|
S10
|
|
|
S11
|
Gnd
|
2차 연결
|
S12
|
|
|
S13
|
|
|
S14
|
Gnd
|
2차 연결
|
전원 세그먼트
(P1 - P15)
|
P1
|
3.3V
|
지원되지 않음
|
P2
|
3.3V
|
지원되지 않음
|
P3
|
3.3V
|
지원되지 않음
|
P4
|
Gnd
|
1차 연결
|
P5
|
Gnd
|
2차 연결
|
P6
|
Gnd
|
2차 연결
|
P7
|
5.0V
|
사전 충전, 2차 연결
|
P8
|
5.0V
|
|
P9
|
5.0V
|
|
P10
|
Gnd
|
2차 연결
|
P11
|
예약됨
|
접지되어 있어야 함
|
P12
|
Gnd
|
1차 연결
|
P13
|
12.0V
|
사전 충전, 2차 연결
|
P14
|
12.0V
|
|
P15
|
12.0V
|
|
|
