업데이트 날짜: 2016년 10월



NET 2/NET 3 포트를 통해 10GbE 클라이언트 액세스 네트워크에 연결

이 연결에 범주 6/6E(CAT6, RJ45) 이더넷 케이블 2개를 사용합니다.

  1. 컴퓨트 노드 1에서 NET 2 및 NET 3 포트를 찾습니다.
  2. CAT6 이더넷 케이블의 한쪽 끝을 컴퓨트 노드 1의 NET 2 및 NET 3 포트에 연결합니다.
  3. CAT6 이더넷 케이블 2개의 다른 쪽 끝을 클라이언트 액세스 네트워크에 연결된 10GbE 스위치에 연결합니다.

    포트 2개의 네트워크 트래픽을 격리하려면 이더넷 케이블의 다른 끝을 다른 10GbE 스위치 2개에 연결하여 클라이언트 액세스에 대한 독립 네트워크 2개를 만듭니다.

  4. 컴퓨트 노드 2에 대한 연결과 동일한 연결을 10GbE 클라이언트 액세스 네트워크에 만들려면 컴퓨트 노드 2에서 Step 1에서 Step 3까지 반복합니다.

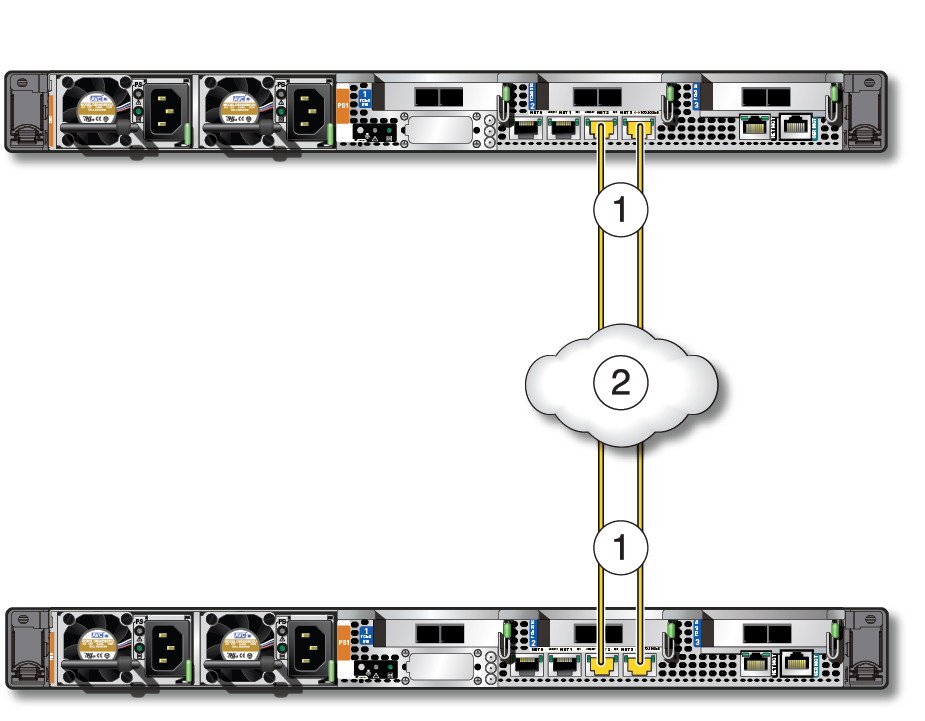

    image:NET 2 및 NET 3 포트를 통해 10GbE 클라이언트 액세스 네트워크에 연결하는 모습을 보여주는 그림입니다.
    번호
    설명
    1
    컴퓨트 노드 1 및 2의 NET 2 및 NET 3에서의 연결
    2
    10GbE 스위치를 통한 클라이언트 액세스 네트워크
  5. 기본 스토리지 배열을 컴퓨트 노드에 연결합니다.

    기본 스토리지 배열을 컴퓨트 노드에 연결을 참조하십시오.
