레일 키트 설치

  1. 캐비닛 아래쪽에서 시작하여 적절한 랙 장치(RU) 높이를 찾습니다.

    스토리지 선반은 랙이 기울어지지 않도록 서버 노드 아래에 설치해야 합니다.

  2. 스토리지 배열 레일 키트 상자를 열고 키트에 들어 있는 케이지 너트 패킷을 찾아 랙에서 사각형 또는 원형 구멍을 사용하는지 확인합니다.

    케이지 너트 패킷에는 케이지 너트 고정을 위한 원형 또는 사각형 구멍 랙에 맞는 특별한 템플리트가 포함되어 있습니다.


    주 -  다음 단계에는 사각형 구멍 랙으로 레일 키트를 설치하는 방법을 보여줍니다. 원형 구멍 랙에도 동일한 단계가 적용됩니다.

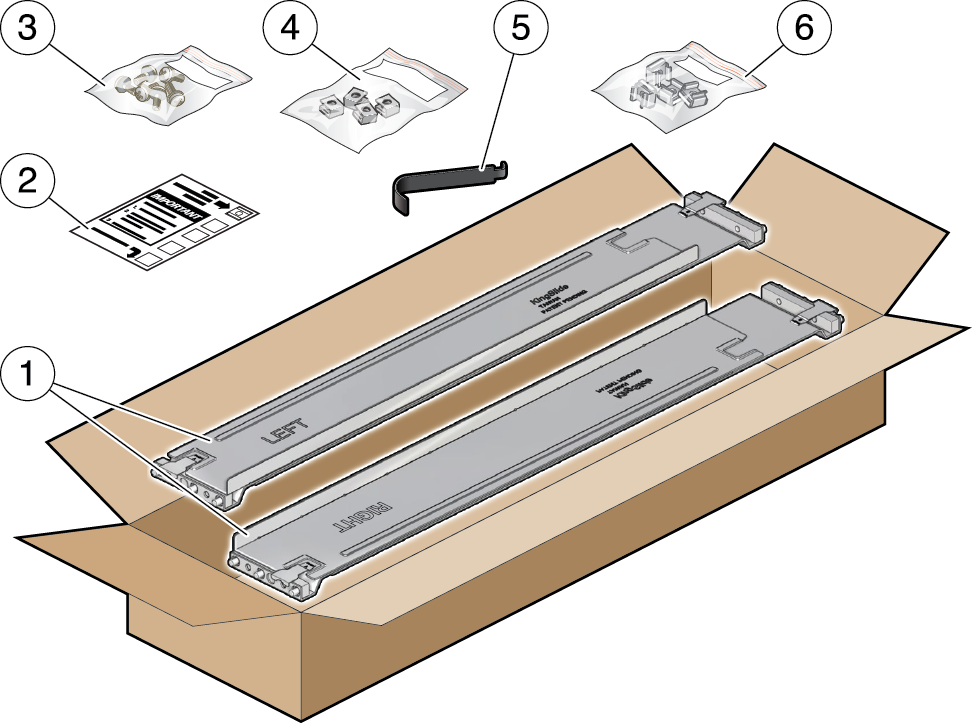

    image:스토리지 배열 랙 마운트 배송 키트를 보여주는 그림입니다.
    번호
    설명
    1
    조정 가능한 스토리지 배열 레일 2개
    2
    하드 카피 문서
    3
    후면 10-32 7mm 배송 나사 6개(2개는 스페어)
    4
    세트당 원형 7mm 10-32 케이지 너트 4개(2개는 스페어). 사각형 또는 원형 중 한 세트만 필요합니다.
    5
    케이지 너트 도구
    6
    세트당 사각형 9.5mm 10-32 케이지 너트 4개(2개는 스페어). 사각형 또는 원형 중 한 세트만 필요합니다.
  3. 다음과 같이 스토리지 배열 레일을 랙에 연결합니다.
    1. 스탬프 레이블(LEFT 또는 RIGHT)이 랙 안쪽을 향하도록 레일 방향을 잡습니다.
    2. 랙의 전면과 후면에 맞도록 레일 길이를 조정합니다.

      주 -  사용할 랙 레일 구멍을 표시하여 처음에 스토리지 배열 레일이 균일하고 올바르게 설치되는지 확인합니다.
    3. 클램프 레버 [1]을 눌러 레일 양쪽 끝에 있는 레일 클램프를 연 상태로 유지하고 레일 양쪽 끝을 해당하는 랙 구멍 [2]에 삽입합니다.
      image:랙에 스토리지 배열 레일을 설치합니다.
    4. 클램프 레버를 풀고 레일 클램프를 레일 위로 고정합니다.

      클램프가 랙 레일 위에 제대로 고정되면 딸깍 소리가 납니다.

    5. 두번째 레일은 Step 1에서 Step 4까지 반복합니다.
  4. 랙을 관통하여 각 레일의 뒤쪽에 나사 1개를 설치합니다.
    image:후면 레일 나사를 설치합니다.
  5. 전면 케이지 너트를 설치합니다.

    Caution

    주의  -  전면 케이지 너트 없이 스토리지 배열을 설치하면 스토리지 배열이 불안정한 상태가 됩니다. 그런 다음 케이지 너트를 설치하려면 랙의 스토리지 배열을 제거해야 합니다.

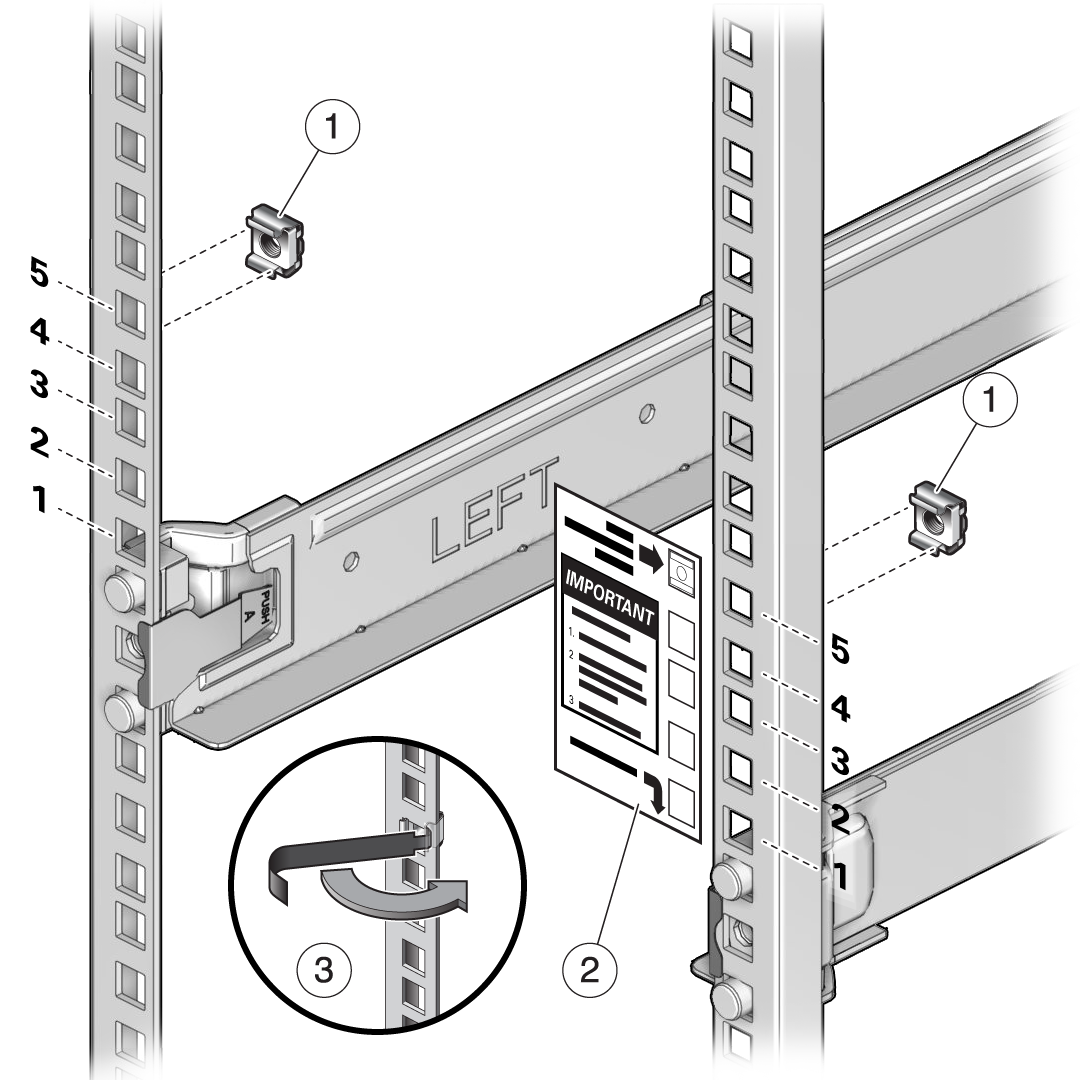

    image:전면 케이지 너트를 설치합니다.
    번호
    설명
    1
    케이지 너트
    2
    템플리트
    3
    케이지 너트 도구
    1. 템플리트를 사용하여 케이지 너트 배치를 결정합니다.
    2. 케이지 너트를 찾아 너트의 한쪽 테두리를 해당 레일 구멍에 겁니다.
    3. 레일 구멍[3]을 통해 케이지 너트 삽입 도구의 끝을 끼우고 케이지 너트의 다른 쪽 테두리를 걸어놓습니다. 테두리가 제자리에 물릴 때까지 구멍을 통해 케이지 너트를 잡아당깁니다.
    4. 두번째 케이지 너트는 Step 6에서 Step 8까지 반복합니다.
