SER MGT 케이블 연결

SP 직렬 관리 포트에는 SER MGT라는 레이블이 붙어 있습니다. 이 포트는 SP와 단말기 또는 컴퓨터 사이의 기본 연결입니다. 이 연결을 만들어야 이 문서 뒷부분에서 NET MGT 포트에 정적 IP 주소를 지정할 수 있게 됩니다.


Caution

주의  -  이 포트에 모뎀을 연결하지 마십시오.


  1. 첫번째 컴퓨트 노드(컴퓨트 노드 1)에서 범주 5(또는 이상) RJ-45 케이블을 SER MGT 포트에서 단말기 장치 또는 NTS 서버로 연결합니다.

    DB-9 케이블을 연결하는 경우 어댑터를 사용하여 각 커넥터에 제공된 크로스오버를 수행합니다.


    주 -  두번째 컴퓨트 노드(컴퓨트 노드 2)의 SER MGT 포트에 단말기를 연결하지 마십시오. SER MGT 포트 연결은 첫번째 컴퓨트 노드에만 필요합니다.

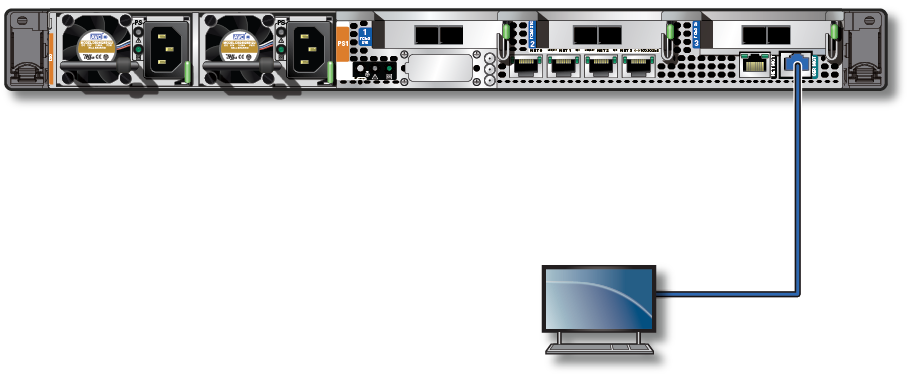

    image:SER MGT 케이블 연결을 보여주는 그림입니다.
  2. 다음 설정을 사용하는 단말기 또는 단말기 에뮬레이터를 구성합니다.
    • 9600보(baud)

    • 8비트

    • 패리티 없음

    • 1 중지 비트

    • 핸드셰이크 없음

    널 모뎀 구성이 필요합니다. DTE-DTE 통신에서는 전송 및 수신 신호가 역전(크로스오버)되기 때문입니다. 표준 RJ-45 케이블과 함께 제공된 RJ-45 크로스오버 어댑터를 사용하여 널 모뎀 구성을 얻을 수 있습니다.


    주 -  처음으로 컴퓨트 노드 전원을 켰고 단말기나 단말기 에뮬레이터(PC 또는 워크스테이션)를 SP SER MGT 포트에 연결하지 않을 경우에는 시스템 메시지가 나타나지 않습니다.
  3. NET MGT 케이블을 연결합니다.

    NET MGT 케이블 연결을 참조하십시오.
