케이블 관리 암 제거
이 절차에 따라 CMA(케이블 관리 암)를 제거합니다.
이 절차를 시작하기 전에 케이블 관리 암 설치를 참조하고 CMA 커넥터 A, B, C, D를 식별합니다. CMA 커넥터는 설치 순서와 반대로 분리해야 합니다. 즉, 먼저 커넥터 D를 분리한 다음 C, B, A 순서로 분리합니다.
이 절차를 진행하는 동안 CMA의 커넥터 4개 중 하나라도 분리한 경우 CMA가 공중에 매달려 있지 않도록 잘 받쳐주어야 합니다.
주 -
이 절차에서의 "왼쪽"과 "오른쪽"은 장비 랙 뒤쪽에서 볼 때의 방향입니다.
-
서버를 확장할 때 랙이 앞으로 넘어지지 않도록 모든 랙 기울임 방지 장치를 확장합니다.
| 주의 -
개인 상해 위험을 줄이기 위해 랙에서 서버를 확장하기 전에 랙 캐비닛을 안정적인 위치에 두고 모든 기울임 방지 장치를 확장하십시오.
|
랙을 고정하는 방법은 랙 고정을 참조하십시오.
-
CMA를 쉽게 제거할 수 있도록 서버를 13cm(5인치) 정도 랙 앞쪽으로 확장합니다.
-
CMA에서 케이블을 제거하려면 다음을 수행합니다.
-
서버 후면에서 모든 케이블을 분리합니다.
-
케이블을 묶기 위해 벨크로 스트랩이 추가로 설치된 경우 제거합니다.
-
케이블을 고정하고 있는 벨크로 스트랩 6개를 풉니다.
-
케이블 덮개 3개를 열 수 있는 최대 한도로 엽니다.
-
CMA에서 케이블을 제거하여 따로 보관합니다.
-
커넥터 D를 분리하려면 다음 단계를 수행합니다.
-

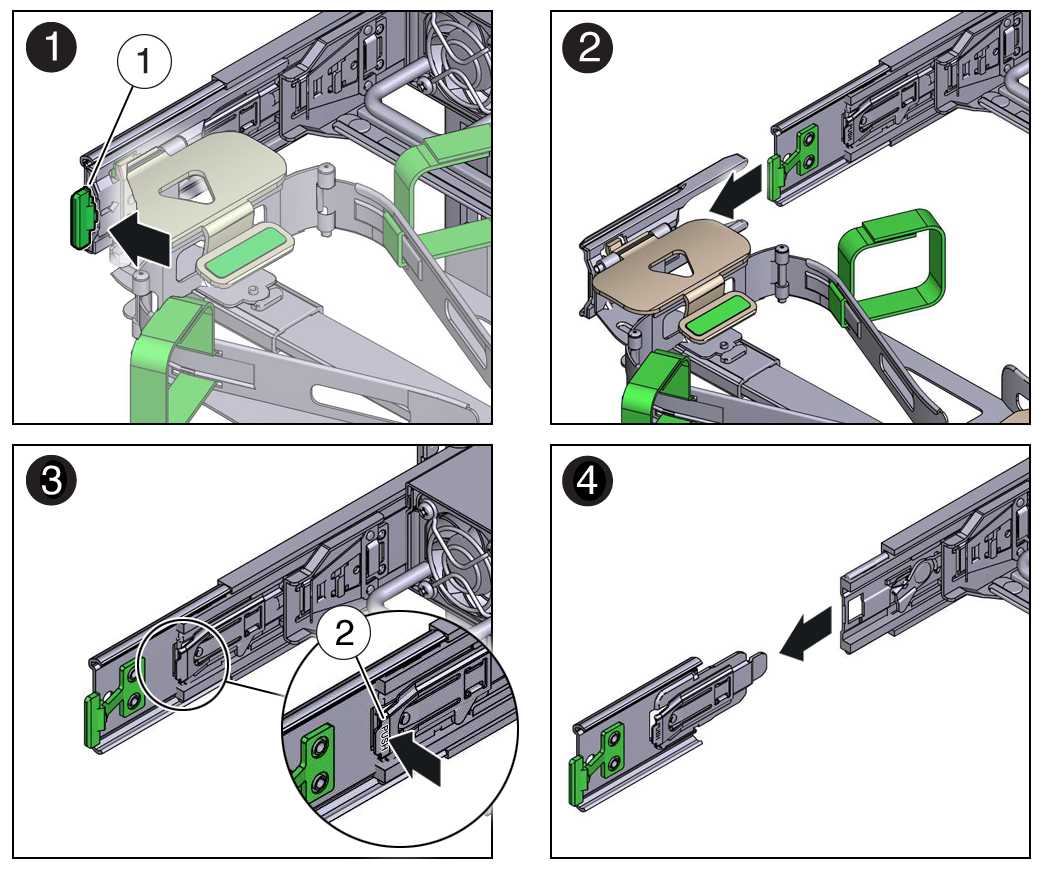

슬라이드 레일 래치 브래킷의 녹색 분리 탭(그림 설명 1)을 왼쪽으로 밀고 커넥터 D를 왼쪽 슬라이드 레일 밖으로 밀어냅니다[프레임 1 및 2].
커넥터 D를 왼쪽 슬라이드 레일 밖으로 밀어내도 커넥터의 슬라이드 레일 래치 브래킷 부분은 그대로 남아 있습니다. 이 부분은 다음 단계에서 분리합니다.
주 -
커넥터 D를 분리했으면 CMA가 공중에 매달려 있지 않도록 잘 받쳐주어야 합니다. 이 절차의 나머지 부분에서도 남은 커넥터를 모두 분리하여 평평한 곳에 놓을 때까지 CMA를 잘 받쳐주어야 합니다.
|
|
1
|
커넥터 D 분리 탭(녹색)
|
2
|
슬라이드 레일 래치 브래킷 분리 탭(PUSH로 표시됨)
|
|
-
오른손으로 CMA를 받친 상태로 왼손 엄지손가락으로 PUSH로 표시된 슬라이드 레일 래치 브래킷 분리 탭(그림 설명 2)을 왼쪽으로 민 다음, 왼쪽 슬라이드 레일에서 래치 브래킷을 당겨 빼내 따로 보관합니다[프레임 3 및 4].
-
커넥터 C를 분리하려면 다음 단계를 수행합니다.
-
CMA 아래를 왼쪽 팔로 받칩니다.
-

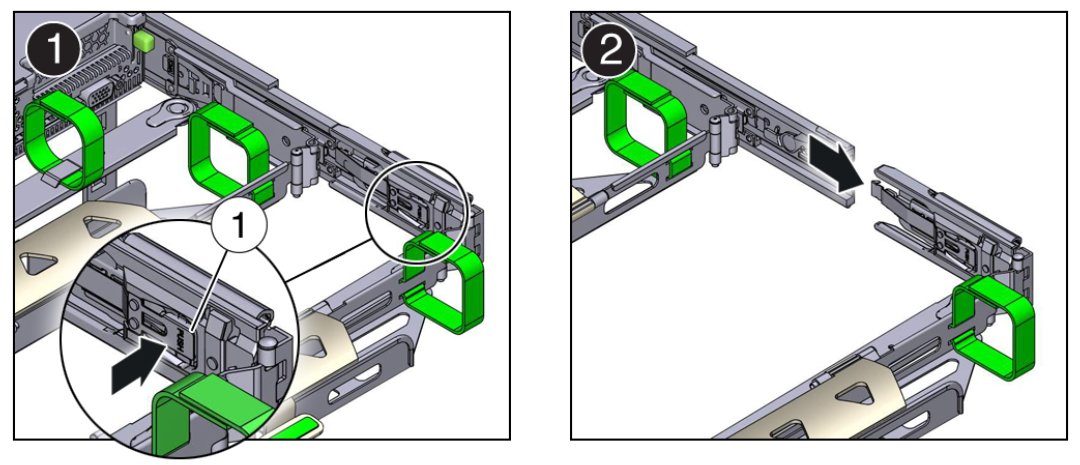

오른쪽 엄지손가락을 사용하여 PUSH로 표시된 커넥터 C 분리 탭(그림 설명 1)을 오른쪽으로 민 다음 오른쪽 슬라이드 레일에서 커넥터 C를 당겨 빼냅니다[프레임 1 및 2].
-
커넥터 B를 분리하려면 다음 단계를 수행합니다.
-
오른팔로 CMA를 받친 상태로 오른손을 사용하여 커넥터 B의 뒤쪽 끝부분을 잡습니다.
-

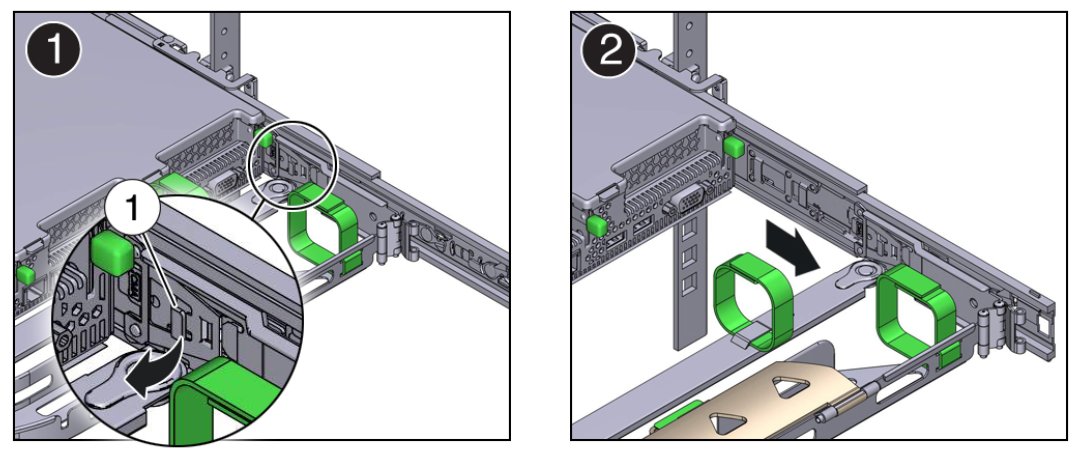

왼손 엄지손가락으로 오른쪽 슬라이드 레일에서 커넥터 B 분리 레버를 왼쪽으로 당기고(그림 설명 1), 오른손을 사용하여 슬라이드 레일에서 커넥터를 당겨 빼냅니다[프레임 1 및 2].
-
커넥터 A를 분리하려면 다음 단계를 수행합니다.
-
왼팔로 CMA를 받친 상태로 왼손을 사용하여 커넥터 A의 뒤쪽 끝부분을 잡습니다.
-

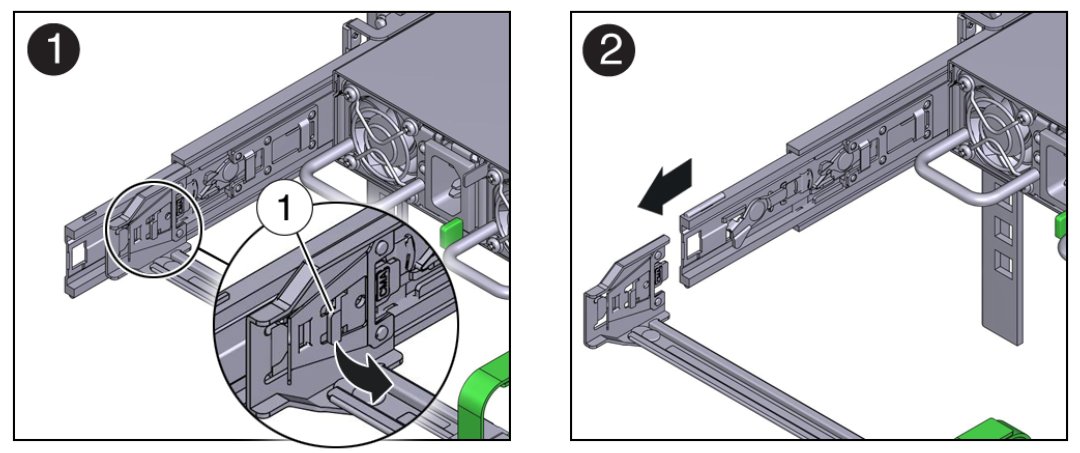

오른손 엄지손가락으로 왼쪽 슬라이드 레일에서 커넥터 A 분리 레버를 오른쪽으로 당기고(그림 설명 1), 왼손을 사용하여 슬라이드 레일에서 커넥터를 당겨 빼냅니다[프레임 1 및 2].
-
랙에서 CMA를 제거하여 평평한 곳에 놓습니다.
-
서버의 전면으로 가서 랙에 다시 밀어 넣습니다.
