10GbE NIC를 통해 10GbE 클라이언트 액세스 네트워크에 연결

  1. 10GbE NIC를 통해 10GbE 클라이언트 액세스 네트워크에 연결하는 데 사용할 케이블 연결 유형을 결정합니다.
    • QSFP - 4x SFP+ 스플리터 케이블 — 구리 케이블 연결입니다. 이 케이블에는 추가 트랜시버가 필요 없습니다.

    • MPO - 4x LC 이중 스플리터 케이블 — 광 섬유 케이블 연결입니다. 이 케이블의 경우 컴퓨트 노드의 10GbE NIC 및 10GbE 스위치 모두에 대해 추가 트랜시버가 필요합니다. 이 지침을 진행하기 전에 트랜시버를 주문하여 설치하십시오.

    두 케이블의 한쪽 끝에는 커넥터가 1개 있고 다른 쪽 끝에는 커넥터가 4개로 나뉘어져 있습니다. 하지만 4개 중 2개만 사용합니다.

  2. 컴퓨트 노드 1의 PCIe 슬롯 1에 설치된 10GbE NIC를 찾습니다.
  3. 케이블의 단일 커넥터 끝을 10GbE NIC의 P 0 포트(가장 오른쪽 포트 또는 포트 A)에 연결합니다.

    가장 왼쪽에 있는 포트(P 1 또는 포트 B)는 비활성 상태(사용되지 않음)입니다.

  4. 커넥터가 4개인 케이블 끝에서 커넥터 처음 2개(레이블이 A와 B 또는 1과 2로 지정됨)를 클라이언트 액세스 네트워크에 연결된 10GbE 스위치에 연결합니다. 나머지 2개(C와 D 또는 3과 4)는 연결하지 않은 상태로 둡니다.

    포트 2개의 네트워크 트래픽을 격리하려면 이더넷 케이블의 다른 끝을 다른 10GbE 스위치 2개에 연결하여 클라이언트 액세스에 대한 독립 네트워크 2개를 만듭니다.

  5. 컴퓨트 노드 2에 대한 연결과 동일한 연결을 10GbE 클라이언트 액세스 네트워크에 만들려면 컴퓨트 노드 2에서 Step 2에서 Step 4까지 반복합니다.

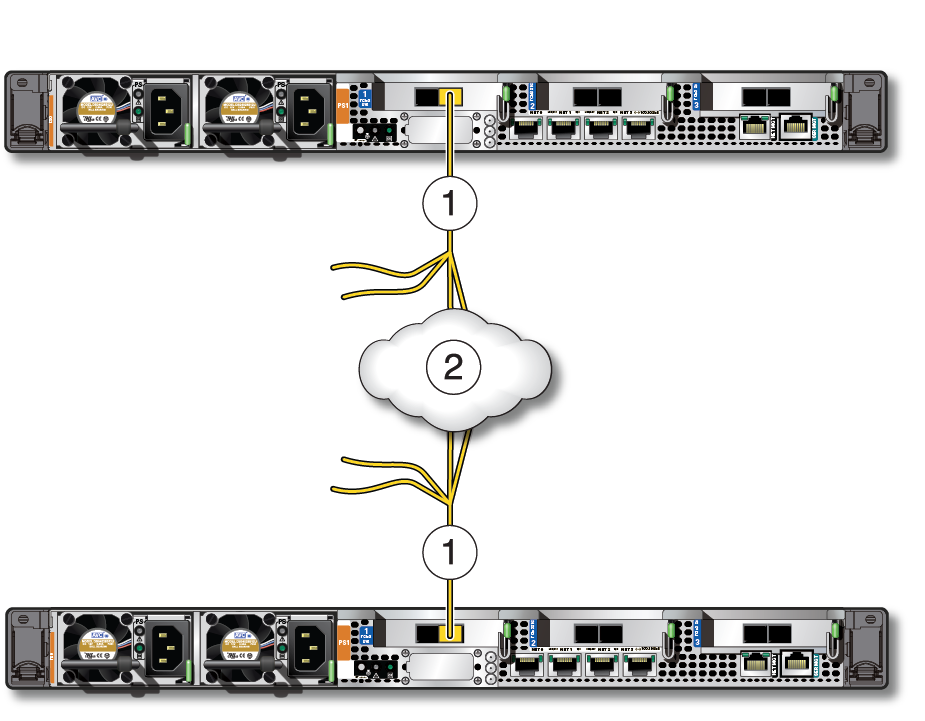

    image:10GbE NIC의 10GbE 클라이언트 액세스 네트워크에 대한 연결을 보여주는 그림입니다.
    번호
    설명
    1
    컴퓨트 노드 1과 2의 10GbE NIC에서의 연결
    2
    10GbE 스위치를 통한 클라이언트 액세스 네트워크
  6. 기본 스토리지 배열을 컴퓨트 노드에 연결합니다.

    기본 스토리지 배열을 컴퓨트 노드에 연결을 참조하십시오.
