ZS5-2 控制器概述

本节概述了 Oracle ZFS Storage ZS5-2 控制器。有关安装说明，请参阅安装 ZS5-2 控制器。有关维修说明，请参阅Oracle ZFS Storage Appliance 客户服务手册中的维修 ZS5-2 控制器。

有关最新的组件规格，请访问 https://oracle.com/zfsstorage。

ZS5-2 物理规格

ZS5-2 控制器机箱尺寸如下所示：

尺寸 测量值 尺寸 测量值 高度 3.43 英寸/87.1 毫米 厚度 25.2 英寸/640.0 毫米 宽度 17.52 英寸/445 毫米 重量 38.5 磅/17.5 千克

ZS5-2 电气规格

ZS5-2 控制器具有两个 N+1 AC 可热交换的冗余交流电源，额定效率 91%。要了解整机功耗，请参见 Oracle 的在线功耗计算器，网址为 http://www.oracle.com/goto/powercalculators。

参数 交流电源 额定输入频率 50/60 Hz 输入工作电压范围 100 VAC（仅限日本） 110-127 VAC（90-132 范围） 200-240 VAC（180-264 范围） 额定输入电流 100 VAC 时为 10 A 110-127 VAC 时为 9 A 200-240 VAC 时为 5.5 A

ZS5-2 噪声排放

本产品符合 ISO 9296 中规定的要求，其工作区相关的噪音级别低于 75 dBA。

ZS5-2 配置选件

ZS5-2 包含一个或两个控制器以及一到十六个磁盘机框。每个控制器都有 6 个 PCIe Gen3 插槽。每个控制器都包括 8 个 2.5 英寸的磁盘插槽，可以容纳两个系统磁盘。读高速缓存设备安装在磁盘机框中；因此，余下的六个磁盘插槽具有永久性的填充面板。下表介绍了配置选件。

CPU 内存 系统磁盘 PCIe 插槽 HBA 2x18 核，2.3 GHz 384 GB 768 GB 2x2.5 英寸 SAS-3 两个专用；四个可用 4 端口 (4x4) SAS-3 12 Gb/s 外部 4 端口 (4x4) SAS-2 6 Gb/s 外部

有关最新的组件规格，请访问 https://oracle.com/zfsstorage。

ZS5-2 前面板组件

下图显示了 ZS5-2 控制器驱动器插槽和前面板组件。

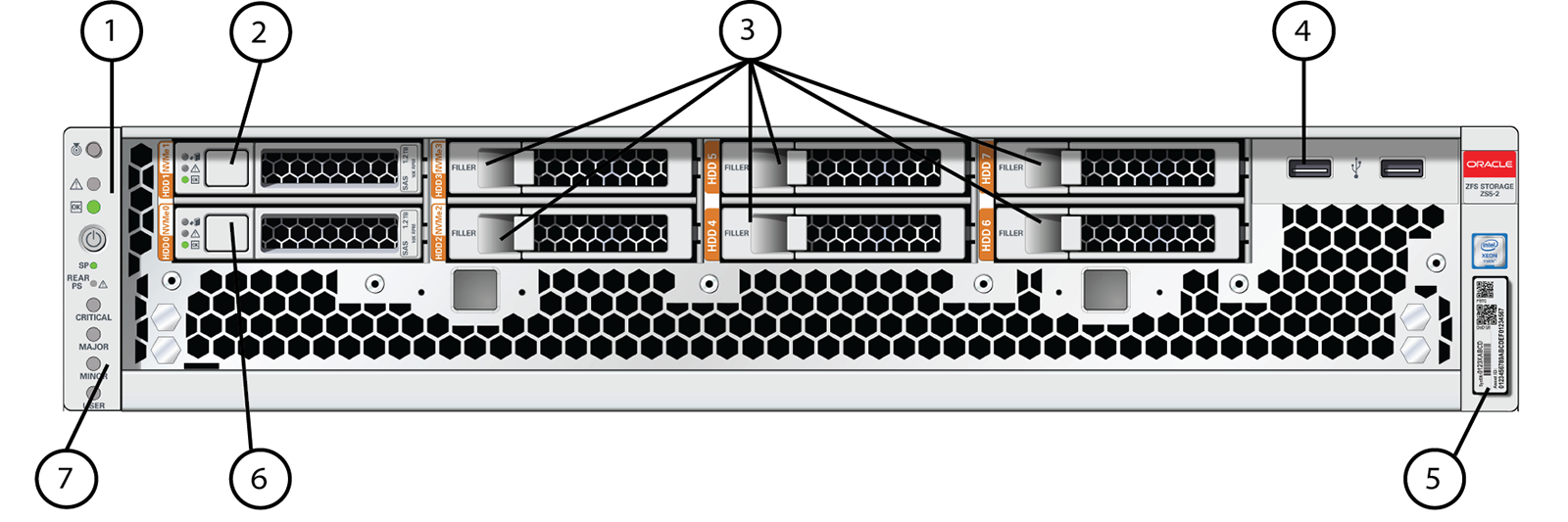

图 28  ZS5-2 前面板

1 LED 指示灯：定位器、维修、电源 2 系统磁盘 1 3 永久性的 HDD 填充面板 4 两个 USB 2.0 端口 5 RFID 标记 6 系统磁盘 0 7 报警指示灯（未使用）

ZS5-2 后面板组件

下图显示了 ZS5-2 控制器 PCIe 插槽和后面板组件。

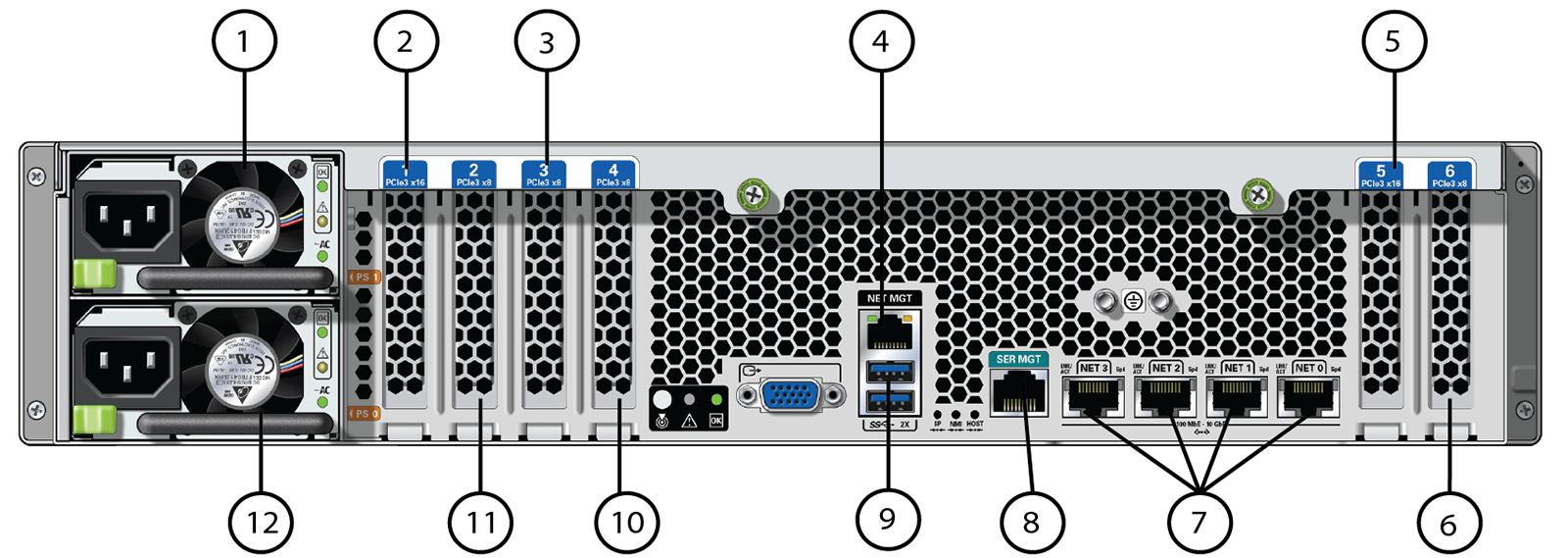

图 29  ZS5-2 后面板

1 电源单元 (Power Supply Unit, PSU) 1 2 第二个 PCle 选件（插槽 1） 3 第三个 PCIe 选件（插槽 3） 4 网络管理 (NET MGT) 10/100/1000 BASE-T 以太网端口 5 第一个 PCIe 选件（插槽 5） 6 第二个 4x4 SAS HBA，或第四个 PCle 选件（插槽 6） 7 网络 (NET) 10 GbE 端口：NET 0、NET 1、NET 2、NET 3 8 SER MGT 端口 9 两个 USB 3.0 端口 10 群集接口卡（插槽 4） 11 第一个 4x4 SAS HBA（插槽 2） 12 电源单元 (PSU) 0

群集接口卡兼容性－ZS5-2 控制器包含一个版本 3 群集接口卡，该卡与版本 2 不兼容。

有关如何连接电缆来构成群集的信息，请参见连接群集电缆。

理线架

下图显示了理线架 (cable management arm, CMA) 的组件。有关安装说明，请参见安装 ZS5-2 理线架。

图 30  ZS5-2 控制器理线架

图例 1 连接器 A 6 连接器 D 2 前滑杆 7 滑轨锁定托架（与连接器 D 结合使用） 3 维可牢 (Velcro) 绑带（6 个） 8 后滑杆 4 连接器 B 9 电缆封盖 5 连接器 C
