Oracle^® ZFS Storage Appliance 安装指南，发行版 OS8.8.x

安装 DE3-24P 磁盘机框

Oracle Storage Drive Enclosure DE3-24P 需要在机柜中占用两个机架单元 (rack unit, RU) 或六个机架孔的垂直空间。

开始之前

• 查看安装的先决条件和磁盘机框概述。

• 为了防止机柜倾斜，始终都要从机柜底部开始装载最重的设备（磁盘机框）。

• 为了尽可能做好磁盘机框到控制器的布线准备，现在及将来都要将控制器装配在机柜的中部。

• 提供的螺丝不能安装到带有 M6 型螺孔的机柜中。

1. 请从机柜底部开始定位相应的机架单元 (rack unit, RU) 高度。
2. 拆开磁盘机框滑轨套件箱物品的包装，并针对相应机架类型确定正确的卡式螺母。

   有两个卡式螺母包，每个卡式螺母包包含方孔或圆孔卡式螺母。虽然包中还包含一个模板，但是该模板并不用于 DE3-24P 磁盘机框。

   ---

   注 -  此过程说明了方孔机架的滑轨套件安装。圆孔机架也采用相同的步骤。此外，不为 M6 型螺纹机架孔提供螺丝。

   ---




   标注 说明 1 六个 10-32 7 毫米螺丝（两个备件） 2 两个可调机框滑轨 3 两个包含四个 10-32 卡式螺母的包（仅需要一组）： 四个 9.5 毫米方形卡式螺母（两个备件） 四个 7 毫米圆形卡式螺母（两个备件）

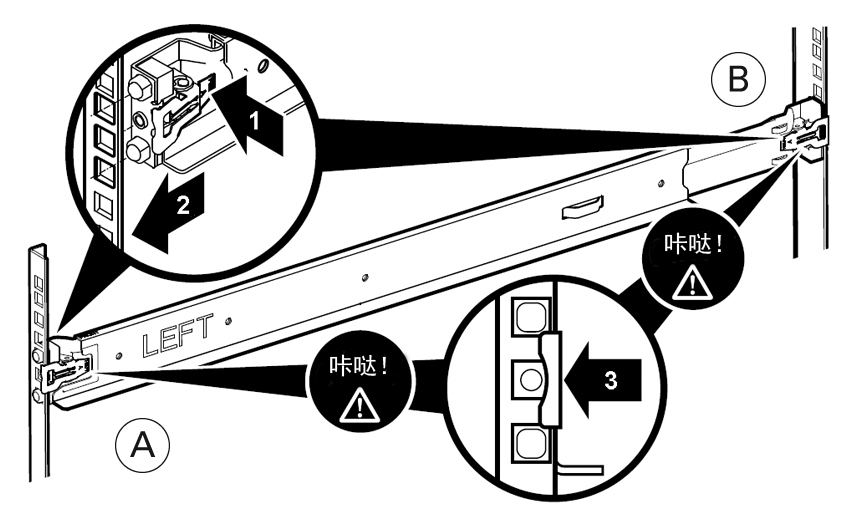

3. 将磁盘机框滑轨安装到机架上，如下所示：
   1. 确定滑轨的方向以便带有印记的标签（LEFT 或 RIGHT）面向机架内侧。
   2. 调整滑轨长度以适应机架的前面和背面 [A 和 B]。

      ---

      注 -  标记您将使用哪些机架滑轨孔来确保均匀地安装机框滑轨。

      ---

   3. 按每个滑轨末端的夹紧杆并使其保持打开状态 [1]，然后将两个滑轨末端插入相应的机架孔 [2]。

   4. 通过释放夹紧杆来闭合滑轨上的滑轨夹 [3]。

      当滑轨夹在机架滑轨上锁定到位时，您会听到“咔哒”一声。

   5. 对第二个滑轨重复步骤 a 至 d。

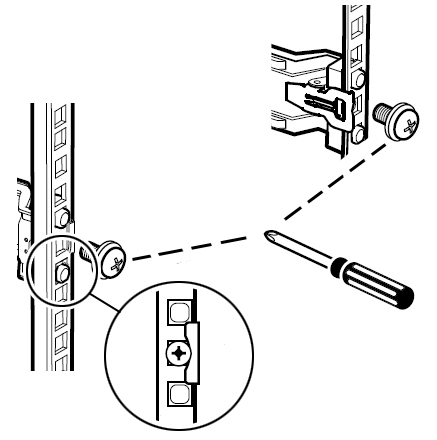

4. 将一颗螺丝穿过机架，安装到每个滑轨的背面。

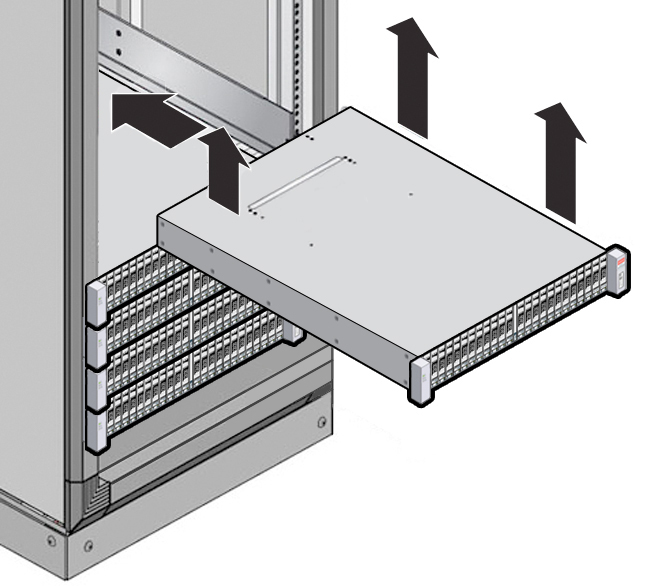

5. 使用机械式升降装置或由两个人（磁盘机框的每一侧各一人）小心地向上提起机框，并将该机框安放在左右滑轨的底部边缘。请勿使用电源手柄向上提起机框。

6. 小心地将磁盘机框滑入机柜。请确保该机框完全固定在滑轨中。如果要卸下磁盘机框，以便于重新安放，请始终托住它。

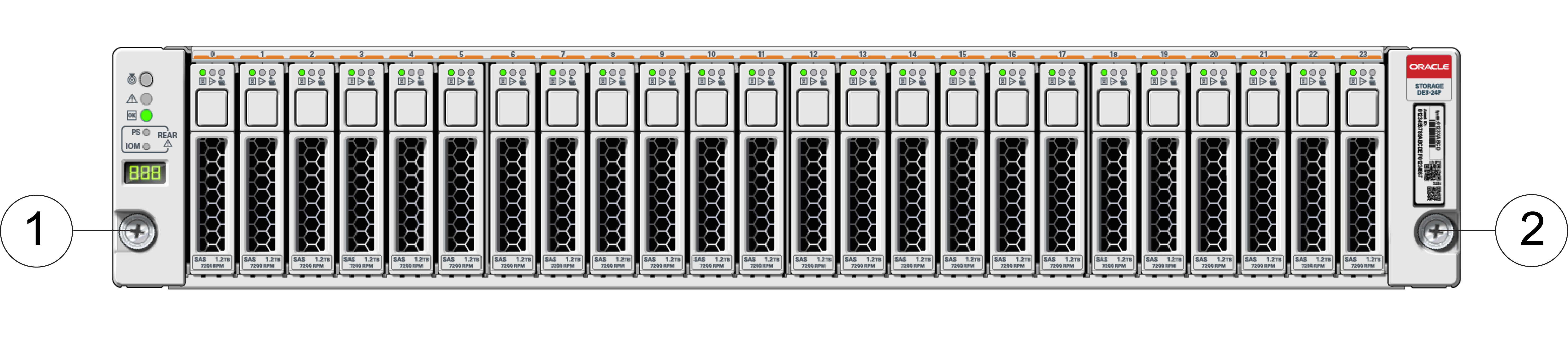

7. 使用两颗自持螺丝 [1 和 2] 来固定磁盘机框的前部。

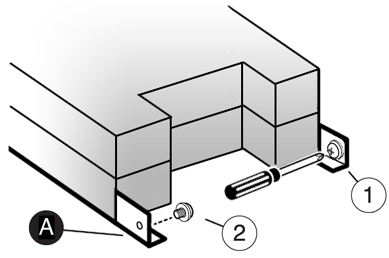

8. 如果交付已装配的磁盘机框，请将螺丝 [1 和 2] 安装到每个机箱后耳 [A]。
