ZS5-4 控制器概述

语言：

本节概述了 Oracle ZFS Storage ZS5-4 控制器。有关安装说明，请参阅安装 ZS5-4 控制器。有关维修说明，请参阅Oracle ZFS Storage Appliance 客户服务手册中的维修 ZS5-4 控制器。

有关最新的组件规格，请访问 https://oracle.com/zfsstorage。

ZS5-4 控制器机箱尺寸如下所示：

尺寸	测量值	尺寸	测量值
高度	5.1 英寸/129.9 毫米	厚度	28.8 英寸/732.0 毫米
宽度	17.2 英寸/436.5 毫米	重量（最大）	88 磅/40 千克

ZS5-4 控制器具有两个可热交换的 N+N 冗余电源，这两个电源可从背面装卸。要了解整机功耗，请参见 Oracle 的在线功耗计算器，网址为 http://www.oracle.com/goto/powercalculators。

本产品符合 ISO 9296 中规定的要求，其工作区相关的噪音级别低于 75 dBA（旁观者位置的最大环境噪声值）。

ZS5-4 包含一个或两个控制器以及一到四十八个磁盘机框。每个控制器都有十一个 PCle Gen3 插槽。每个控制器都包括六个 2.5 英寸的磁盘插槽，可以容纳两个系统磁盘。读高速缓存设备安装在磁盘机框中；因此，余下的四个磁盘插槽具有永久性的填充面板。下表介绍了配置选件。

CPU	内存	系统磁盘	PCIe 插槽	HBA
4x18 核，2.6 GHz	1536 GB	2x2.5 英寸 SAS-3	四个专用；七个可用	4 端口 (4x4) SAS-3 12 Gb/s 外部 4 端口 (4x4) SAS-2 6 Gb/s 外部

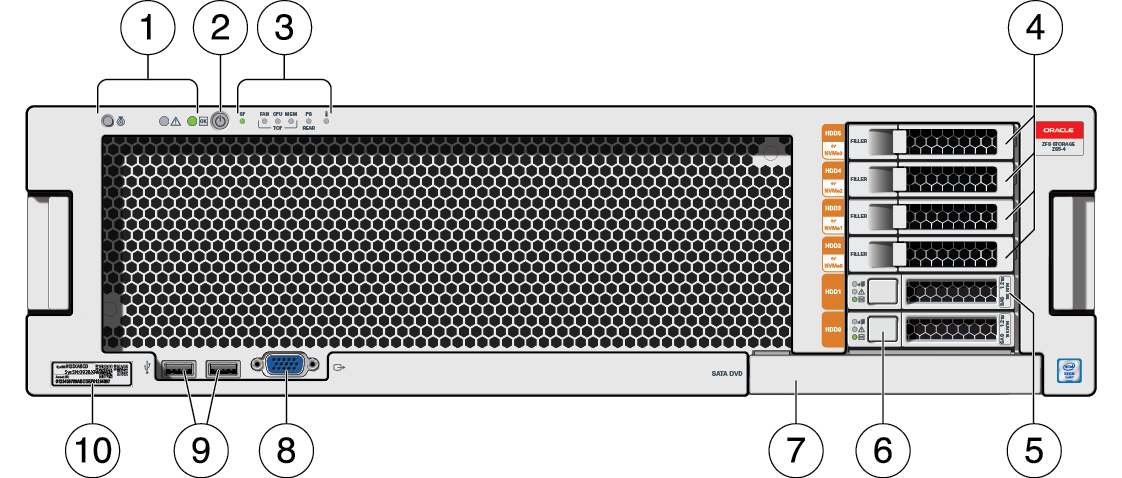

下图显示了 ZS5-4 控制器驱动器插槽和前面板组件。

图 26 ZS5-4 前面板

1 LED 指示灯（从左到右）定位器需要维修操作电源/正常	2 电源按钮	3 预警指示灯（从左到右）服务处理器 (service processor, SP) 正常/故障风扇/CPU/内存需要维修操作电源 (Power Supply, PS) 需要维修操作温度过高警告
4 永久性的 HDD 填充面板	5 系统磁盘 1	6 系统磁盘 0
7 DVD 填充面板	8 DB-15 VGA 端口	9 两个 USB 2.0 端口
10 RFID 标记

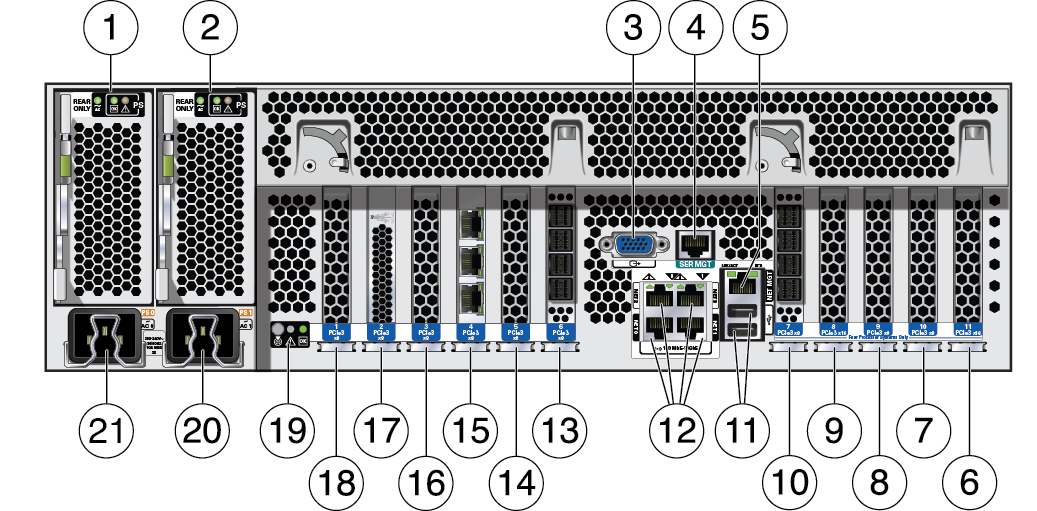

下图显示了 ZS5-4 控制器 PCIe 插槽和后面板组件。

图 27 ZS5-4 后面板

1 电源单元 (PSU) 0	2 PSU 1	3 DB-15 VGA 端口
4 SER MGT 端口	5 服务处理器 (Service Processor, SP) NET MGT 端口	6 第一个 PCle（插槽 11）
7 第五个 PCle（插槽 10）	8 第三个 4x4 SAS HBA 或第七个 PCIe（插槽 9）	9 第二个 PCIe（插槽 8）
10 4X4 SAS HBA（插槽 7）	11 两个 USB 2.0 端口	12 网络 (NET) 10 Gb 以太网端口，NET 0 - NET 3
13 4X4 SAS HBA（插槽 6）	14 第三个 PCIe（插槽 5）	15 群集接口卡（插槽 4）
16 第四个 4X4 SAS HBA 或第六个 PCIe（插槽 3）	17 内部 SAS-3 HBA（插槽 2）	18 第四个 PCIe（插槽 1）
19 系统状态 LED 指示灯（从左到右）电源/正常（绿色）警示（琥珀色）定位（白色）	20 PSU 1 交流电插口	21 PSU 0 交流电插口

群集接口卡兼容性－ZS5-4 控制器包含一个版本 3 群集接口卡，该卡与版本 2 不兼容。

有关如何连接电缆来构成群集的信息，请参见连接群集电缆。
