ZS9-2 控制器概述

语言：

本节概述了 Oracle ZFS Storage ZS9-2 控制器。有关安装说明，请参阅安装 ZS9-2 控制器。有关维修说明，请参阅Oracle ZFS Storage Appliance 客户服务手册中的维修 ZS9-2 控制器。

有关最新的组件规格，请访问 https://oracle.com/zfsstorage。

ZS9-2 控制器机箱尺寸如下所示：

尺寸	测量值	尺寸	测量值
高度	3.42 英寸/86.9 毫米	厚度	30.04 英寸/772 毫米
宽度	18.97 英寸/482 毫米	重量（最大）	73 磅/33.11 千克

ZS9-2 控制器具有两个可热交换的 N+N 冗余电源，这两个电源可从背面装卸。要了解整机功耗，请参见 Oracle 的在线功耗计算器，网址为 http://www.oracle.com/goto/powercalculators。

参数	交流电源
额定输入频率	50/60 Hz
输入工作电压范围	100-240 VAC
额定输入电流	10 A @ 100 至 127 VAC 和 7 A @ 200 至 240 VAC

控制器的最大功耗	请参阅功耗计算器 (https://www.oracle.com/goto/powercalculators)并参见 Oracle ZFS Storage ZS9-2 来了解瓦特计算
控制器的最大热输出	请参阅功耗计算器 (https://www.oracle.com/goto/powercalculators)并参见 Oracle ZFS Storage ZS9-2 来了解 BTU/小时计算

在工作时，本产品与工作场所相关的噪声级别为 9.5 贝 A 加权，在空闲时为 8.0 贝 A 加权（测量的声功率）。

ZS9-2 高端型号包含一个或两个控制器和一到四十八个磁盘机框。每个控制器的背面都有 10 个 PCle Gen3 插槽，前面都有 12 个 3.5 英寸的磁盘插槽，背面和前面的插槽都由系统磁盘占用。余下的十个前端磁盘插槽具有永久性的填充面板。下表介绍了配置选件。

CPU	内存	系统磁盘	PCIe 插槽	HBA
2x32 核，2.6 GHz	2.0 TB	2x3.5'' NVMe	五个专用；五个可用	4 端口 (4x4) SAS-3 12 Gb/s 外部

ZS9-2 中端型号包含一个或两个控制器和一到二十四个磁盘机框。每个控制器的背面都有 10 个 PCle Gen3 插槽，前面都有 12 个 3.5 英寸的磁盘插槽，背面和前面的插槽都由系统磁盘占用。余下的十个前端磁盘插槽具有永久性的填充面板。下表介绍了配置选件。

CPU	内存	系统磁盘	PCIe 插槽	HBA
2x24 核，2.1 GHz	512 GB 或 1.0 TB	2x3.5'' NVMe	三个专用；五个可用；两个不可用（永久性的填充面板）	4 端口 (4x4) SAS-3 12 Gb/s 外部

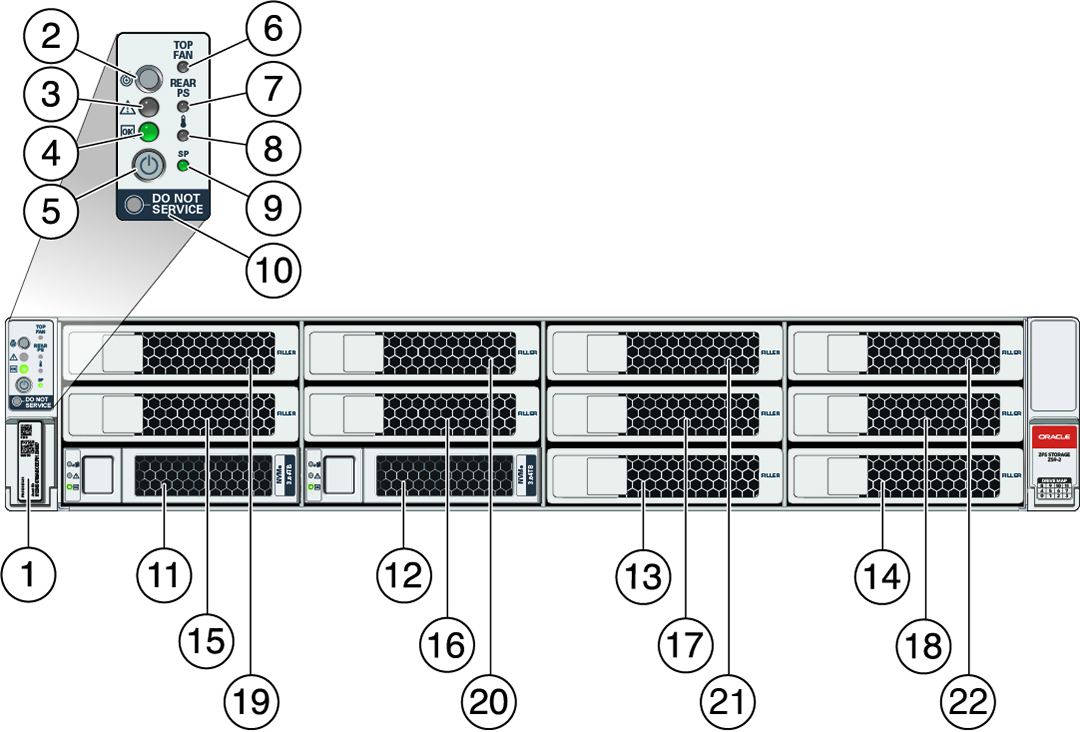

下图显示了 ZS9-2 控制器驱动器插槽和前面板组件。

图 22 ZS9-2 前面板

1 RFID 标记	2 系统状态 LED 指示灯：定位器（白色）	3 系统状态 LED 指示灯：需要维修操作（琥珀色）
4 系统状态 LED 指示灯：电源/正常（绿色）	5 电源按钮	6 风扇需要维修操作（琥珀色）
7 电源 (Power Supply, PS) 需要维修操作（琥珀色）	8 温度过高警告（琥珀色）	9 服务处理器 (Service Processor, SP) 正常（绿色）
10 不提供服务指示灯	11 系统磁盘 0	12 系统磁盘 1
13 填充面板	14 填充面板	15 填充面板
16 填充面板	17 填充面板	18 填充面板
19 填充面板	20 填充面板	21 填充面板
22 填充面板

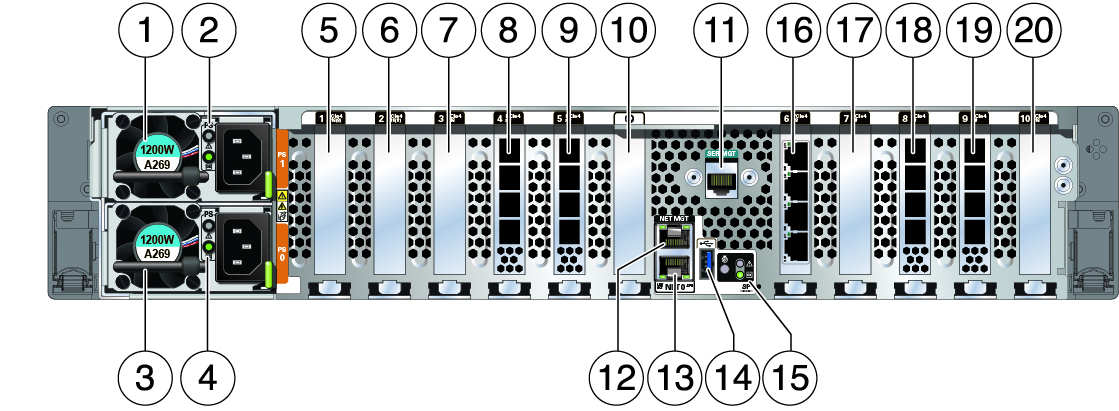

下图显示了 ZS9-2 控制器 PCIe 插槽和后面板组件。

图 23 ZS9-2 后面板

1 电源单元 (Power Supply Unit, PSU) 1	2 PSU 1 状态指示灯（从上到下）：警示（琥珀色）电源/正常（绿色）	3 PSU 0
4 PSU 0 状态指示灯（从上到下）：警示（琥珀色）电源/正常（绿色）	5 第二个 PCIe 选件（插槽 1）	6 第三个 PCIe 选件（插槽 2）
7 第五个 PCIe 选件（插槽 3）	8 外部 SAS-3 HBA（插槽 4）	9 插槽 5：高端型号：外部 SAS-3 HBA 中端型号：填充面板；插槽不可用
10 不可用	11 串行管理 (SER MGT) RJ-45 串行端口	12 服务处理器 (Service Processor, SP) NET MGT 端口
13 网络 (NET) 100/1000BASE-T RJ-45 千兆位以太网 (Gigabit Ethernet, GbE) 端口：NET 0	14 USB 3.0 端口	15 系统状态 LED 指示灯：定位（白色）－左警示（琥珀色）－右上电源/正常（绿色）－右下
16 群集接口卡（插槽 6）	17 第一个 PCIe 选件（插槽 7）	18 插槽 8：高端型号：外部 SAS-3 HBA 中端型号：填充面板；插槽不可用
19 外部 SAS-3 HBA（插槽 9）	20 第四个 PCIe 选件（插槽 10）

有关如何连接电缆来构成群集的信息，请参见连接群集电缆。
