安装 ZS5-2 理线架

语言：

使用以下过程在 ZS5-2 控制器上安装理线架 (Cable Management Arm, CMA)。

CMA 是一个可选装置，可用于在机架中穿过控制器电缆。请从机架后部完成此过程。

开始之前

拆开 CMA 的包装，识别其组件。

要准备安装理线架 (Cable Management Arm, CMA)，请遵循以下准则：

将群集电缆、长期主机电缆（包括 InfiniBand 电缆、光纤通道电缆和以太网电缆）以及磁盘机框 SAS 电缆（最多 12 条）穿过 CMA。
请勿将短的 SAS 菊花链电缆穿过 CMA。请勿将过多的电缆穿过 CMA，使 CMA 电缆夹弯曲或显得在结构上不适合支撑电缆重量。
如果使用两个群集控制器并将其安装在机架的中间，磁盘机框位于控制器的上方和下方，可以将磁盘机框 SAS 电缆分到两个 CMA 上，以便电缆正确连接到上面和下面的磁盘机框。
如果稍后移除 CMA，请在移除连接器时支撑 CMA。

如果 CMA 带有平面电缆封盖（针对 1U 机箱），请安装附件工具包中提供的 2U 圆形电缆封盖。

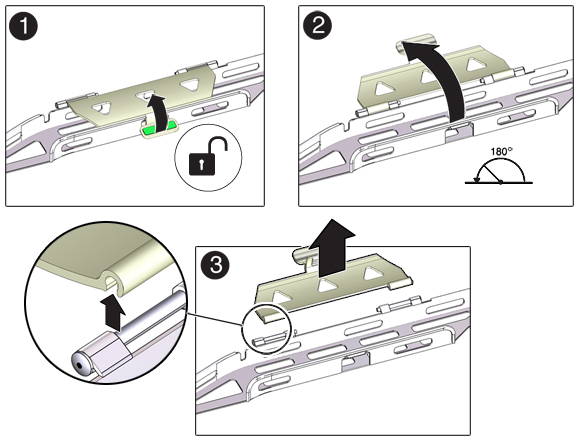

更换平面电缆封盖：
1. 通过提起电缆封盖手柄移除每个平面电缆封盖。
2. 将其打开 180 度到水平位置。
3. 向上压每个铰链连接器的外侧边缘，直至铰链连接器从铰链中脱落。
4. 将所有圆形电缆封盖水平放置在铰链上，并将铰链连接器与铰链对齐。
5. 用拇指向下压每个铰链连接器，使铰链连接器卡定到位。
6. 将电缆封盖向下旋转，并按下电缆封盖手柄，使其锁定到闭合位置。
确保六个维可牢 (Velcro) 绑带穿入 CMA。
为了防止机架倾斜，请确保拉出机架上的所有防倾斜装置。
使存储控制器伸出机架前面大约 13 厘米（5 英寸）。

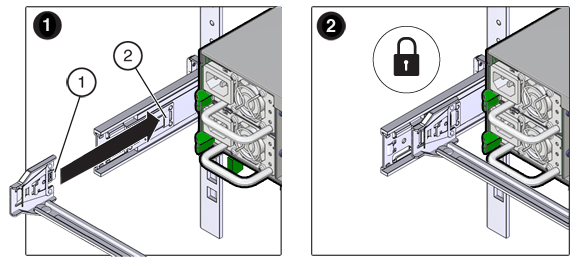

在机架后面，将 CMA 的连接器 A 插入左侧滑轨上的前部插槽，直至连接器在发出“咔嗒”一声后锁定到位（方框 1 和 2）。
连接器 A 的卡舌 (1) 会进入滑轨的前部插槽 (2)。轻轻地拉一下前滑杆的左侧边缘，确认连接器 A 已正确固定。
托住 CMA，不可使其悬空，直至其所有四个连接点均已固定。

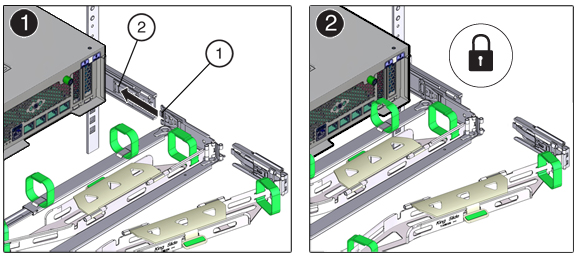

将 CMA 的连接器 B 插入右侧滑轨上的前部插槽，直至连接器在发出“咔嗒”一声后锁定到位（方框 1 和 2）。
连接器 B 的卡舌 (1) 会进入滑轨的前部插槽 (2)。轻轻地拉一下前滑杆的右侧边缘，确保连接器 B 已正确固定。

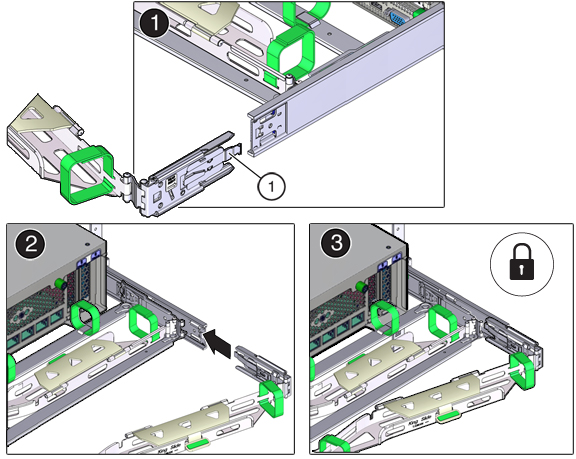

要将 CMA 的连接器 C 安装到右侧滑轨中，请执行以下步骤：
1. 将连接器 C 与滑轨对齐，使锁紧弹簧 (1) 位于右侧滑轨的内部（服务器端）（方框 1）。
2. 将连接器 C 插入右侧滑轨，直至连接器发出“咔嗒”一声后锁定到位（方框 2 和 3）。确保在拉出服务器时中心支架的端部锁扣与滑轨槽口相啮合；另请参见步骤 14。
3. 轻轻地拉一下 CMA 后滑杆的右侧边缘，确保连接器 C 已正确固定。

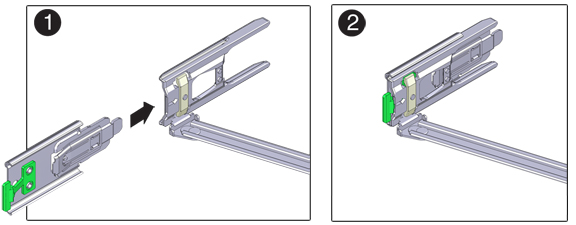

要准备安装 CMA 的连接器 D，请解开将滑轨锁定托架固定到连接器 D 的胶带，并确保该锁定托架与连接器 D 正确对齐（方框 1 和 2）。

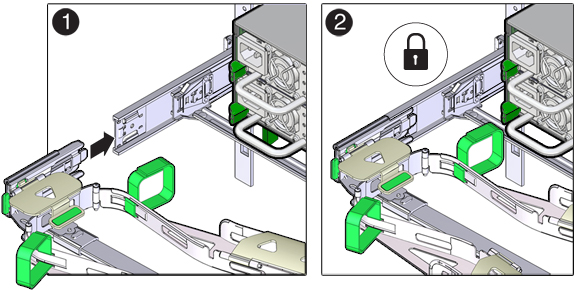

在滑轨锁定托架就位后，将连接器 D 及其关联的滑轨锁定托架插入左侧滑轨，直至连接器 D 在发出“咔嗒”一声后锁定到位（方框 1 和 2）。
将连接器 D 插入滑轨中时，首选且较为简单的方法是将连接器 D 和锁定托架作为一个组合件安装到滑轨中。
轻轻地拉一下 CMA 后滑杆的左侧边缘，确保连接器 D 已正确固定。
轻轻地拉一下四个 CMA 连接点，确保在 CMA 连接器已完全固定后才允许 CMA 悬空。
在通过 CMA 布置电缆之前，检验滑轨和 CMA 能否正常运行：
1. 请确保拉出所有机架防倾斜装置，以防止机架倾斜。

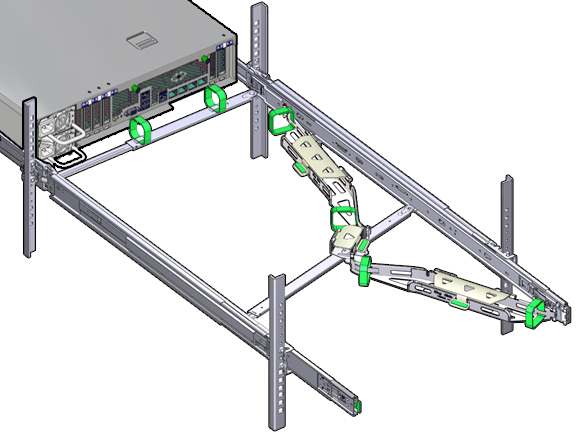

2. 将控制器从机架前部拉出，直至 CMA 完全伸出。
3. 中心臂端部锁扣在滑轨移出时应与滑轨保持啮合。如果它未与滑轨保持啮合，则从滑轨上取下锁扣，并弯曲它或向外弯曲，以使其完全啮合。
将存储控制器推回机架中。将存储控制器推到机架中时，检验 CMA 是否缩回且无缠绕。

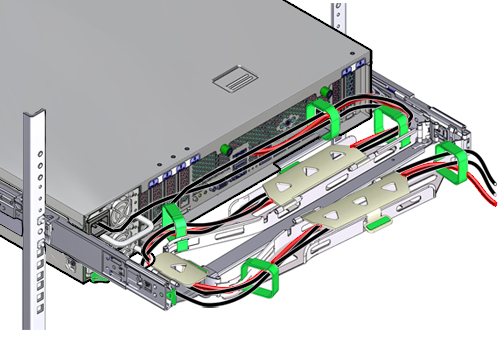

打开 CMA 电缆封盖，将控制器电缆穿过 CMA 的电缆槽，关闭电缆封盖，然后用六个维可牢 (Velcro) 绑带固定住电缆。按以下顺序将电缆穿过电缆槽：先将电缆穿过最前面的电缆槽，然后穿过较小的电缆槽，再穿过最后面的电缆槽。
使用前滑杆上的维可牢 (Velcro) 绑带固定电缆时，确保维可牢 (Velcro) 绑带没有缠绕在滑杆底部。
否则，在将服务器拉出机架和装回机架时可能会妨碍滑杆的伸出和收回。
确保固定的电缆没有伸出其连接的服务器的顶部以上或底部以下。
否则，在将服务器拉出机架和装回机架时，电缆可能会妨碍机架中安装的其他设备。
如有必要，请使用额外的维可牢 (Velcro) 绑带将电缆捆绑在一起，以确保电缆不会碰到其他设备。
注 - 如果需要安装额外的维可牢 (Velcro) 绑带，请仅将这些绑带缠绕在电缆上，而不要将任一 CMA 组件包含在内；否则，将服务器从机架中拉出以及推回机架时，可能会阻碍 CMA 滑杆的伸出和收回。
