连接群集电缆
控制器群集接口卡通过 I/O 端口提供了冗余链路，使两个控制器可以相互通信。有关群集接口卡的详细信息，请参见控制器群集 I/O 端口。
必须先完成群集布线，然后再为任一控制器通电，并且必须先建立全部群集接口卡链路，然后才能继续配置。
提供了用于连接群集控制器的以太网电缆。如果自行提供以太网电缆，请确保电缆是直通电缆且长度正确，6A 类直通电缆用于 ZS9-2 控制器，5 类或更好的直通电缆用于所有其他控制器。
以下各节介绍了如何连接不同控制器的群集电缆。
连接 ZS9-2 控制器的群集电缆
ZS9-2 控制器采用基于以太网的群集，使用 Oracle 四端口 10GBASE-T 以太网适配器中的两个以太网端口。有关 ZS9-2 控制器群集接口卡的详细信息，请参见 ZS9-2 控制器群集 I/O 端口。
-
将绿色电缆或红色电缆从一个控制器的以太网端口 0 连接到另一个控制器的以太网端口 0。
-
将另一条电缆从一个控制器的以太网端口 1 连接到另一个控制器的以太网端口 1。
提供两条带 RJ-45 连接器的 6A 类以太网电缆：一条绿色、一条红色。每条电缆的长度为 2.5 米。

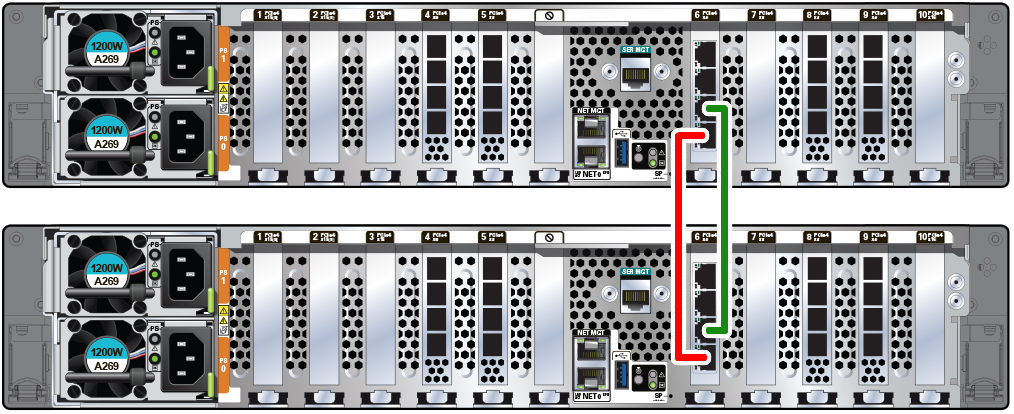

下图显示了两个 ZS9-2 控制器之间的群集布线（显示的是高端型号）。
图 48 ZS9-2 控制器群集布线
连接 ZS7-2、ZS5-x、ZS4-4、ZS3-x 和 7x20 控制器的群集电缆
ZS7-2、ZS5-x、ZS4-4、ZS3-x 和 7x20 控制器采用基于串行的群集，使用两个串行群集链路，并通过一个链路提供以太网连接。以太网链路可以为非心跳消息提供性能较高的传输（例如重新联接同步），并提供备份心跳。
串行端口之间的电缆形成交叉模式：0 到 1 和 1 到 0。通过此交叉布线，可在两个相同的控制器之间使用直通电缆。
有关群集接口卡的详细信息，请参见 ZS7-2、ZS5-4、ZS5-2、ZS4-4、ZS3-4 和 7x20 控制器群集 I/O 端口和 ZS3-2 控制器群集 I/O 端口。
ZS7-2 群集布线
-
将绿色电缆或黄色电缆从一个控制器的串行端口 0 连接到另一个控制器的串行端口 1。
-
将绿色电缆或黄色电缆从一个控制器的串行端口 1 连接到另一个控制器的串行端口 0。
-
在每个控制器的以太网端口之间连接黑色电缆。
提供三条类 5 以太网电缆：一条绿色、一条黄色，一条黑色。每条电缆的长度为 2.5 米。

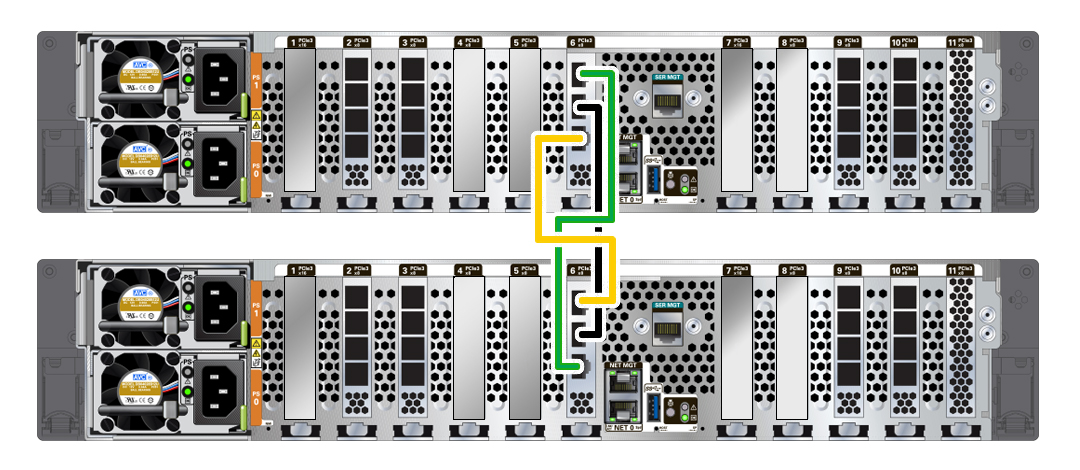

下图显示了两个 ZS7-2 控制器之间的群集布线（显示的是高端型号）。
图 49 ZS7-2 控制器群集布线
ZS5-x 群集布线
-
将一条电缆从一个控制器的串行端口 0 连接到另一个控制器的串行端口 1。
-
将第二条电缆从一个控制器的串行端口 1 连接到另一个控制器的串行端口 0。
-
在每个控制器的以太网端口之间连接第三条电缆。
提供三条类 5 以太网电缆。每条电缆的长度为 2.5 米。

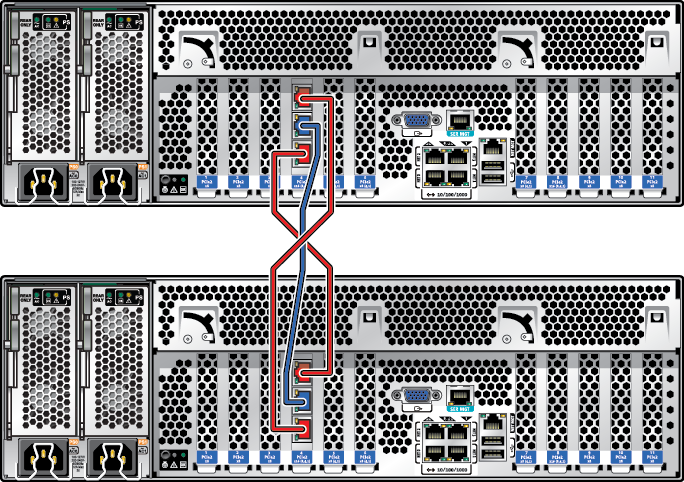

下图显示了两个 ZS5-4 控制器之间的群集布线。
图 50 ZS5-4 控制器群集布线

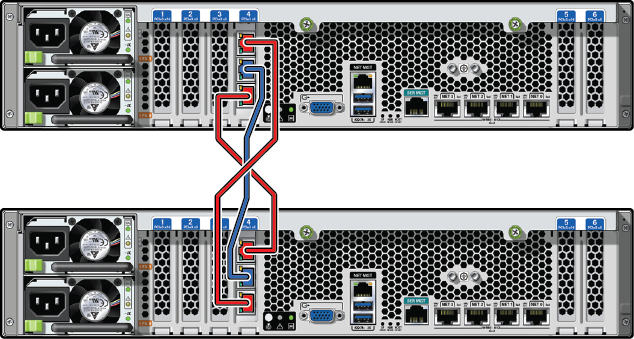

下图显示了两个 ZS5-2 控制器之间的群集布线。
图 51 ZS5-2 控制器群集布线
ZS4-4 群集布线
提供三条类 5 以太网电缆。每条电缆的长度为 1 米。按照与 ZS5-x 控制器相同的方式连接电缆。

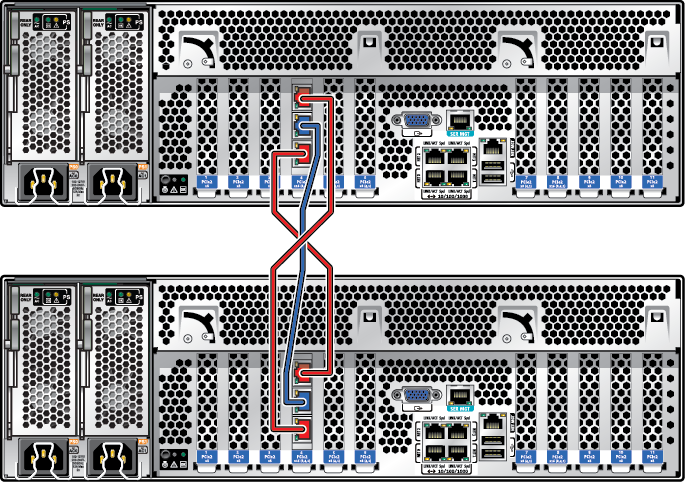

下图显示了两个 ZS4-4 控制器之间的群集布线。
图 52 ZS4-4 控制器群集布线
ZS3-4 和 7420 群集布线
提供三条类 5 以太网电缆。每条电缆的长度为 1 米。按照与 ZS5-x 控制器相同的方式连接电缆。
ZS3-4 和 7420 的群集卡安装在群集插槽中，如《Oracle ZFS Storage Appliance 客户服务手册》中每个控制器的硬件概述中所述。
ZS3-2 群集布线
提供三条类 5 以太网电缆。每条电缆的长度为 1 米。按照与 ZS5-x 控制器相同的方式连接电缆。有关群集端口的详细信息，请参见 ZS3-2 控制器群集 I/O 端口。

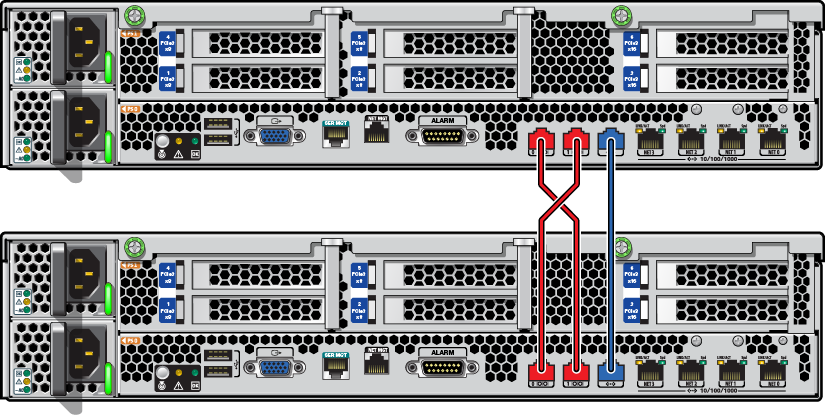

下图显示了两个 ZS3-2 控制器之间的群集布线。
图 53 ZS3-2 控制器群集布线
