内部组件

机箱安装了以下板。

• PCIe 竖隔板：每个竖隔板支持两个客户可更换的 PCIe 卡。每个系统有两个竖隔板，每个竖隔板都连接到主板背面。

• 主板：主板是一个 FRU，包含 CPU 模块、可安装 18 个 DIMM 的插槽、内存控制子系统以及服务处理器 (service processor, SP) 子系统。SP 子系统控制主机电源并监视主机系统事件（电源和环境事件）。SP 控制器由主机的 3.3 伏备用电源供电线路供电（只要系统接通交流输入电源就可以使用，即使系统处于关闭状态时也是如此）。

• 配电板：配电板是一个 FRU，用于将来自电源的 12V 主电源配送给存储控制器的其余部分。它直接连接到连接器转接板，并通过母线和排线电缆直接连接到主板。另外，它还支持顶盖联锁终止开关。电源直接连接到配电板。

• 连接器转接板：连接器转接板是一个 FRU，用作配电板与风扇电源板、存储驱动器底板和 I/O 板之间的互连。它还包含顶盖联锁“终止”开关。

• 风扇电源板：这两个风扇电源板是 FRU，用于将电力传送到系统风扇模块。此外，这两个板还包含风扇模块状态 LED 指示灯，并向风扇模块传输 I2C 数据。

• 存储驱动器底板：存储驱动器底板是一个 FRU，包含用于存储驱动器的连接器，以及用于 I/O 板、电源与定位器按钮和系统/组件 LED 状态指示灯的互连。系统具有一个 12 磁盘底板。每个驱动器都有用于指示“电源/活动”、“故障”和“定位”的 LED 指示灯。

I/O 组件

下面的图形和图例显示了 7120 系统的 I/O 组件。

图 2-29  7120 控制器 I/O 组件

电缆

下面的图形和图例显示了存储控制器内部电缆。

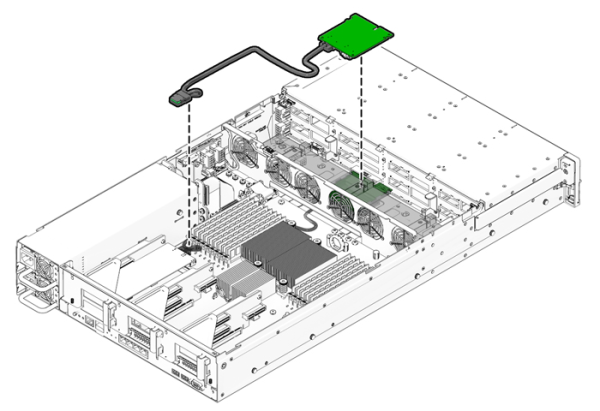

图 2-30  7120 控制器存储驱动器数据电缆

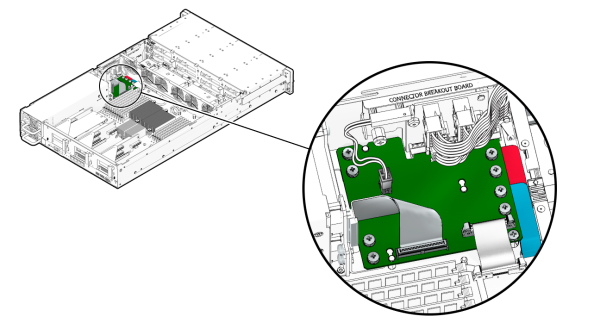

图 2-31  7120 控制器排线电缆

CPU 和内存

7120 主板分两组提供了 18 个插槽，这些插槽装有符合行业标准的 DDR3 DIMM。 标准内存配置为 48GB，6x8GB DDR-1333 低压 (Low Voltage, LV) DIMM。

下面是 7120 系统的可更换 CPU 和内存组件。

所有插槽都必须装有填充面板或 DDR3 DIMM。所有 DDR3 DIMM 都必须相同。P0 插槽 D1、D2、D4、D5、D7 和 D8 中已预安装了 DIMM。

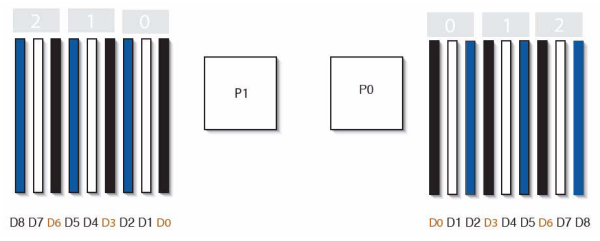

图 2-32  7120 控制器的 CPU 和内存组件

配电、风扇模块和磁盘组件

下图显示了风扇模块和 LED 指示灯。

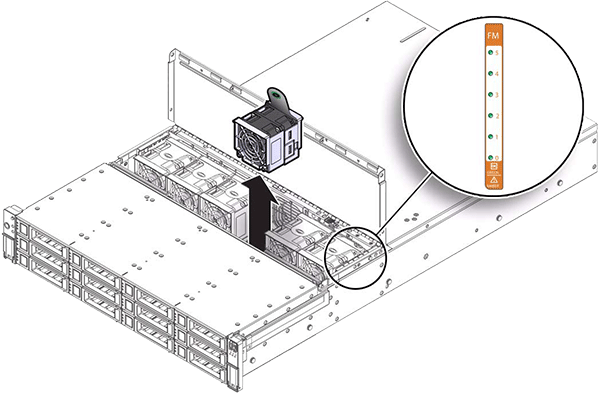

图 2-33  7120 控制器的风扇模块和 LED 指示灯

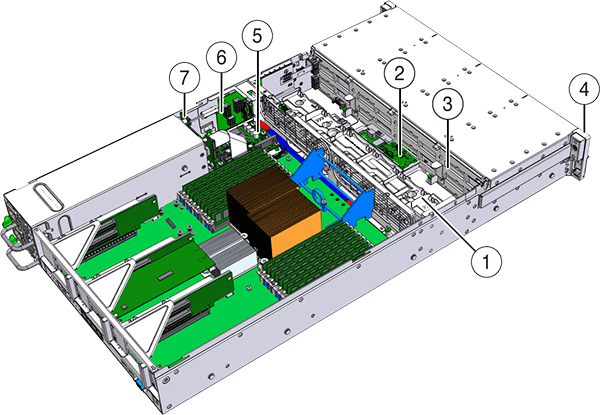

下面的图形和图例显示了配电组件和关联的组件。

图 2-34  7120 控制器的配电板和关联组件
