组件
下图显示了 ZS3-4 控制器的各个组件，并且在图例中对这些组件进行了标识。

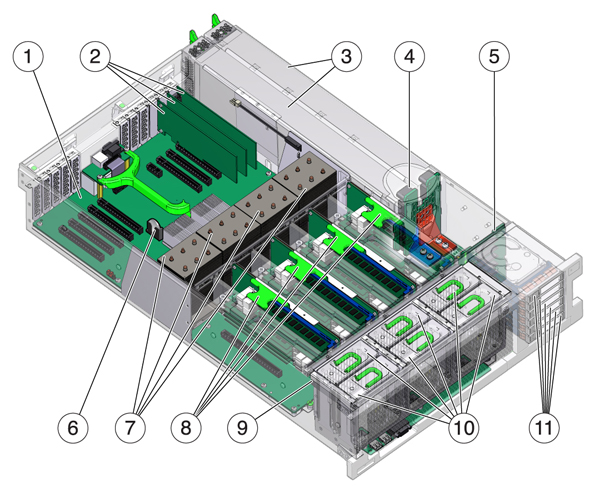

图 2-17 ZS3-4 控制器组件
|
|
|
1 主板
|
7 CPU 和散热器
|
|
2 窄板型 PCIe 卡
|
8 内存竖隔板
|
|
3 电源设备
|
9 风扇板
|
|
4 电源底板
|
10 风扇模块
|
|
5 驱动器底板
|
11 引导驱动器和 SSD
|
|
6 系统锂电池
|
|
|
CPU 和内存
ZS3-4 控制器支持在全部八个竖隔板上安装 16GB DDR3 DIMM，提供 1TB 内存。

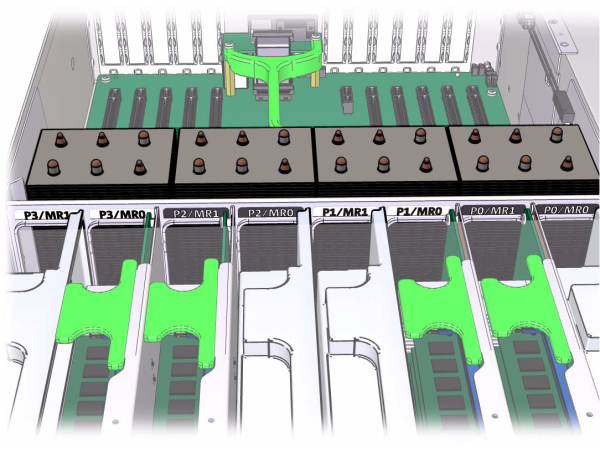

图 2-18 ZS3-4 控制器 DIMM 竖隔板
有关 DIMM 位置的信息，请参阅顶盖上的维修标签。必须填充每个内存竖隔板上的插槽 D0、D2、D4 和 D6，而插槽 D1、D3、D5 和 D7 可以作为一个组在所有已安装的内存竖隔板上填充（可选）。系统中的所有 DIMM 都必须相同。

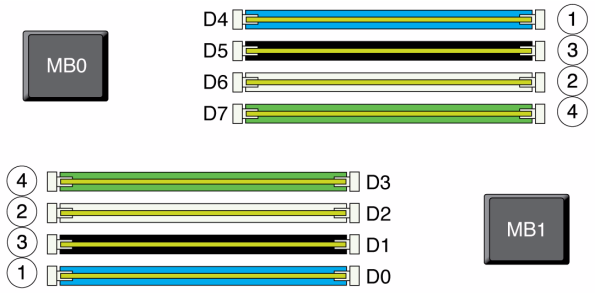

图 2-19 ZS3-4 控制器的 DIMM 位置
设备日志和 "Maintenance"（维护）> "Hardware"（硬件）视图中的 DIMM 名称均显示全名称，例如 /SYS/MB/P0/D7。
风扇模块
下图显示了控制器的风扇模块和风扇模块 LED 指示灯。当在风扇模块中检测到故障时，以下 LED 指示灯将亮起：

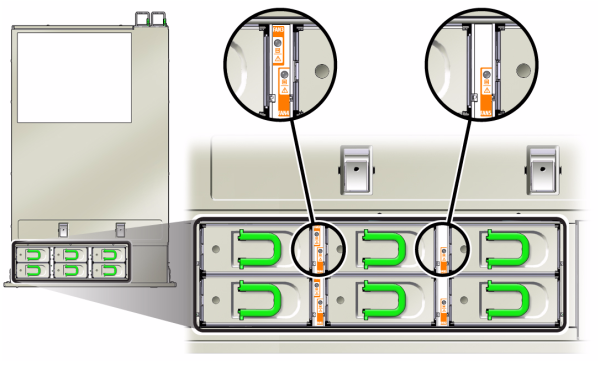

图 2-20 ZS3-4 控制器风扇模块
如果风扇故障导致系统工作温度升高，则系统过热 LED 指示灯可能会亮起。
NIC/HBA 选件
此表介绍了 ZS3-4 单机和群集配置的 NIC/HBA PCIe 卡选件。
表 2-10 ZS3-4 控制器的 NIC/HBA 选件
|
|
|
SG-SAS6-INT-Z
|
8 端口 6Gb/s SAS-2 内部 HBA
|
|
SG-XPCIE2FC-QF8-Z
|
2 端口 8Gb FC HBA
|
|
7103791
|
4 端口 (4x4 SAS-2) 6Gb/s 外部 HBA
|
|
7101674
|
2 端口 16Gb FC HBA
|
|
7100477
|
4 端口 1Gb 以太网铜质 UTP
|
|
7100488
|
2 端口 10Gb 以太网铜质 Base-T
|
|
X4242A
|
2 端口 InfiniBand CX2 HCA
|
|
X1109A-Z
|
2 端口 10GbE SFP+ NIC
|
|
X2129A
|
收发器 850NM，1/10GPS，短距离，SFP
|
|
X5562A-Z
|
10GbE/1GbE 收发器，长距离，SFP
|
|
连接器
串行管理连接器 (SER MGT) 是一个 RJ-45 连接器，提供与 SP 控制台的终端连接。
图 2-21 ZS3-4 控制器串行管理端口
网络管理连接器 (NET MGT) 是一个 RJ-45 连接器，提供针对 SP 控制台的 LAN 接口。
图 2-22 ZS3-4 控制器网络管理端口
主板上有四个运行速率为 10/100/1000 兆字节/秒的 RJ-45 千兆位以太网连接器（NET0、NET1、NET2 和 NET3）。在使用前必须配置这些网络接口。
PCIe 选件
此表介绍了 ZS3-4 单机和群集配置的 PCIe 基本配置和可选插槽分配。
表 2-11 ZS3-4 控制器的 PCIe 选件
|
|
|
|
|
|
0
|
7047852
|
8 端口 SAS-2 内部 HBA
|
1
|
基本配置
|
|
1
|
7067091
|
4 端口 (4x4) SAS-2 外部 HBA
|
4
|
基本配置
|
|
2
|
7067091
|
4 端口 (4x4) SAS-2 外部 HBA
|
4
|
其他可选后端
|
|
2
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
2
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
2
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
2
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
2
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
2
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
3
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
3
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
3
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
3
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
3
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
3
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
4
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
4
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
4
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
4
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
4
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
4
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
C
|
511-1496-05
|
Cluster Controller 200
|
1
|
群集基本配置
|
|
5
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
5
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
5
|
7070195
|
4 端口 1GbE UTP 以太网
|
4
|
可选的建议前端
|
|
5
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
5
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
5
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
6
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
6
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
6
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
6
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
6
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
6
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
7
|
7067091
|
4 端口 (4x4) 外部 HBA
|
4
|
其他可选后端
|
|
7
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
7
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的建议前端
|
|
7
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
7
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
7
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
7
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
7
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
8
|
7067091
|
4 端口 (4x4) SAS-2 外部 HBA
|
4
|
基本配置
|
|
9
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
9
|
7070006
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
可选的建议前端
|
|
9
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
9
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
6
|
可选的建议前端
|
|
9
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
PCIe 插槽顺序
向基本配置中安装更多 PCIe 卡时，卡必须按特定顺序添加。
注 -
插槽 0 始终使用 SAS-2 内部 HBA 进行填充。插槽 1 和 8 保留用于 4x4 SAS-2 外部 HBA。

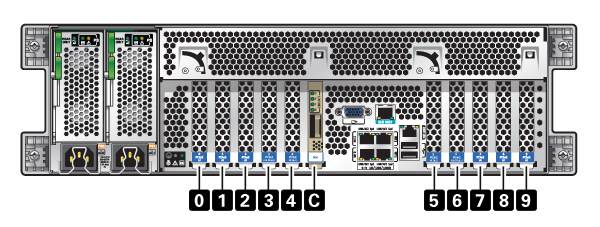

图 2-23 ZS3-4 控制器的 PCIe 卡插槽顺序
按以下顺序安装可选 PCIe 卡：
表 2-12 ZS3-4 控制器的可选 PCIe 卡和插槽顺序
|
|
|
1. 4 端口 (4x4) SAS-2 外部 HBA
|
插槽 2、7
|
|
2. 8Gb FC HBA
|
插槽 9
|
|
|
最后安装其他 FC HBA
|
|
3. InfiniBand HCA
|
插槽 3、6、4、5、2、7
|
|
4. 2 端口 10Gb 以太网 NIC
|
插槽 3、6、4、5、2、7、9
|
|
|
注意：如果您要添加 2 端口 10Gb 以太网光纤 NIC 和 2 端口 10Gb 以太网铜质 NIC，应该优先插入 10Gb 以太网光纤 NIC。
|
|
5. 4 端口 1Gb 以太网 NIC
|
插槽 3、6、4、5、2、7、9
|
|
6. 16Gb FC HBA
|
插槽 3、6、4、5、2、7、9
|
|
7. 其余 8Gb FC HBA
|
插槽 3、6、4、5、2、7（插槽 9，请参见步骤 2）
|
|
