7320 可更换组件
以下列表包含 7320 的所有可更换配电、磁盘和风扇模块组件。 请注意，存储控制器上的电源、磁盘和风扇模块都可热插拔。
表 2-23 7320 控制器的可更换组件
|
|
|
|
F300-2233-02
|
RoHS 760W 电源
|
CRU
|
|
F541-2075-04
|
母线电源，1U
|
FRU
|
|
F542-0184-01
|
DR，3Gb SATA
|
CRU
|
|
F542-0330-01
|
2.5" 512GB ReadZilla SSD
|
CRU
|
|
F541-276-01
|
ASSY FAN 模块
|
CRU
|
|
F541-4274-02
|
风扇板 (1U)
|
FRU
|
|
7320 PCIe 卡和竖隔板
以下是 7320 系统的可更换 PCIe 卡的完整列表。
表 2-24 7320 控制器的可更换 PCIe 卡
|
|
|
|
F371-4325-01
|
8Gb FC HBA (PCIe)
|
CRU
|
|
F375-3609-02
|
PCA，SAS 6GBS 8 端口 (PCIe)
|
CRU
|
|
F375-3606-03
|
双端口 (x4) IB HCA (PCIe)
|
CRU
|
|
F375-3696-01
|
双端口 CX2 4XQDR (PCIe)
|
CRU
|
|
F375-3617-01
|
2X10GbE SFP+，X8 (PCIe)
|
CRU
|
|
F375-3481-01
|
NIC 卡四端口 1GigE Cu (PCIe)
|
CRU
|
|
F511-1496-04
|
Sun Fishworks Cluster Controller 200 (PCIe)
|
FRU
|
|
7320 后面板
以下是 7320 存储控制器后面板的图示。 Sun 375-3609 应在插槽 2 中，不能安装在任何其他插槽中，且未提供另一部件作为选件。

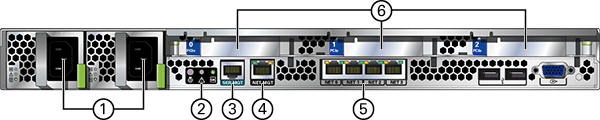

图 2-40 7320 控制器后面板
|
|
|
1 电源设备
|
4 网络管理端口
|
|
2 SC 摘要状态 LED 指示灯
|
5 以太网端口
|
|
3 串行管理端口
|
6 PCIe 插槽
|
|
