控制器概述

ZS3-4 控制器可以配置为单控制器，也可以配置为双控制器来创建高可用性群集配置。下表介绍了配置选项：

表 2-8 ZS3-4 控制器功能

Mktg 部件号	CPU	内存	Readzilla SAS-2	引导驱动器 SAS-2	HBA SAS-2	软件版本（最低）
7105725	4x10 核，2.40GHz	1TB (16GB DIMM)	四个 1.6TB	两个 900GB	4X4 端口	2013.1.0

有关最新的组件规格，请参阅产品网站 http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html。

机箱尺寸

ZS3-4 控制器机箱可以装入标准设备机架，高度上占用三个机架单元 (three rack unit, 3RU)。机箱尺寸如下所示：

表 2-9 ZS3-4 控制器尺寸

尺寸	测量值	尺寸	测量值
高度	13.3 厘米/5.25 英寸	厚度	70.6 厘米/27.8 英寸
宽度	43.7 厘米/17.19 英寸	重量	16.36 千克/96 磅

前面板

图 2-13 ZS3-4 控制器前面板

image:图中显示了 ZS3-4 控制器前面板

图例
`1` 定位器 LED 指示灯和按钮（白色）	`9` USB 2.0 连接器
`2` 需要维修 LED 指示灯（琥珀色）	`10` DB-15 视频连接器
`3` 电源/正常 LED 指示灯（绿色）	`11` 引导驱动器 0
`4` 电源按钮	`12` 引导驱动器 1（必需）
`5` 服务处理器 (Service Processor, SP) 正常 LED 指示灯（绿色）	`13` 固态驱动器 2（可选）
`6` 风扇/CPU/内存需要维修 LED 指示灯	`14` 固态驱动器 3（可选）
`7` 电源 (Power Supply, PS) 需要维修 LED 指示灯	`15` 固态驱动器 4（可选）
`8` 温度过高警告 LED 指示灯	`16` 固态驱动器 5（可选）

系统驱动器

ZS3-4 控制器在插槽 0 和 1 中安装有两个 900GB SAS-2 系统引导驱动器，它们配置为镜像对。最多可以有四个 1.6TB SAS-2 Readzilla SSD 按顺序安装在插槽 2 到插槽 5 中。

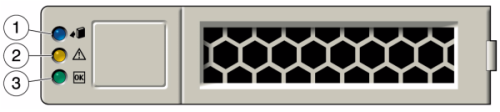

图 2-14 ZS3-4 控制器的系统驱动器

image:图中显示了 ZS3-4 控制器的系统驱动器

图例
`1` 定位（白色）	`2` 需要维修操作（琥珀色）	`3` 正常/活动（绿色）

后面板

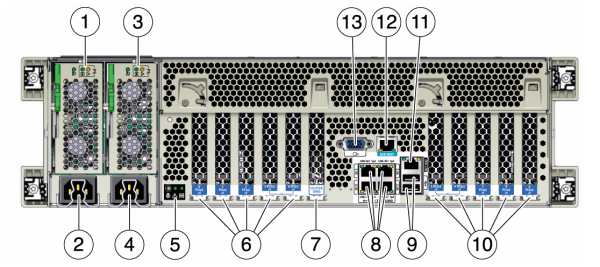

下图显示了后面板。本图未介绍基本配置 HBA。

图 2-15 ZS3-4 控制器后面板

image:图中显示了 ZS3-4 控制器后面板

图例
`1` 电源单元 0 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色	`8` 网络 (NET) 10/100/1000 端口：NET0-NET3
`2` 电源单元 0 交流电插口	`9` USB 2.0 端口
`3` 电源单元 1 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色	`10` PCIe 插槽 5-9
`4` 电源单元 1 交流电插口	`11` 网络管理 (NET MGT) 端口
`5` 系统状态 LED 指示灯－电源：绿色；警示：琥珀色；定位：白色	`12` 串行管理 (SER MGT) 端口
`6` PCIe 插槽 0-4	`13` DB-15 视频连接器
`7` 群集卡插槽

4x4 SAS-2 HBA

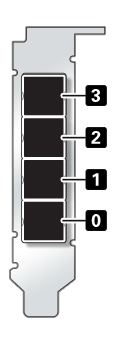

4x4 SAS-2 HBA 安装在 ZS3-4 中，提供到外部 DE2 和 Sun Disk Shelf 的连接。编号为 3-0（从上到下）的 HBA 端口：

图 2-16 ZS3-4 控制器 4x4 SAS-2 HBA 端口号

image:图中显示了 ZS3-4 控制器 4x4 SAS-2 HBA 端口号

请参见PCIe 选件插槽位置。

电气规格

以下列表显示了控制器的电气规格。

注 - 列出的功耗数值是电源的最大额定功率数值。这些数值不是设备的实际额定功耗数值。

输入

额定频率：50/60Hz
交流电工作范围：200-240 VAC
最大交流电流 RMS：12A (200 VAC)

功率消耗

最大功耗：1800 W
最大热输出：6143 BTU/hr
额定伏安：1837 VA（240 VAC 时），0.98 P.F
