磁盘机框概述

Oracle 磁盘机框是高可用性串行连接 SCSI (Serial Attached SCSI, SAS) 设备，可提供扩展存储。主要组件均可热交换，包括驱动器、I/O 模块 (I/O Module, IOM) 或用于连接到控制器和其他磁盘机框的 SAS 接口模块 (SAS Interface Module, SIM) 板，以及具有风扇模块的双负荷均分电源。 这提供了一个没有单点故障的容错环境。组件状态通过磁盘机框上的灯以及 BUI 中的 "Maintenance"（维护）> "Hardware"（硬件）屏幕指示。

有关更换磁盘机框组件的过程信息，请参阅磁盘机框维护过程。

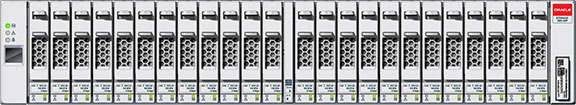

图 2-53  Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P 是支持 24 个 2.5" SAS-2 驱动器的 2U 机箱。 高性能 HDD 提供可靠的存储，SSD 提供加速的写入操作。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有风扇模块的双电源。

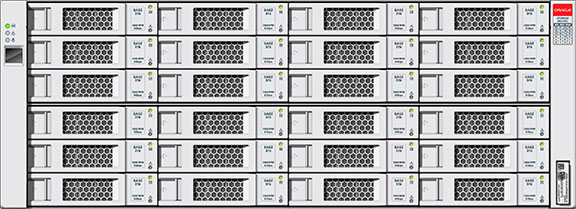

图 2-54  Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供加速的写入操作，高容量 HDD 提供可靠的存储。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有风扇模块的双电源。

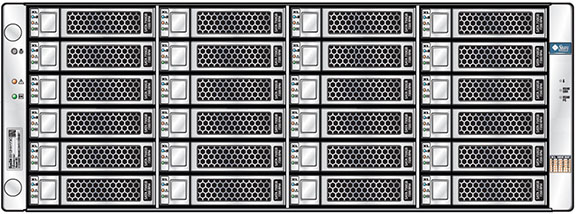

图 2-55  Sun Disk Shelf 24x3.5" SAS-2

Sun Disk Shelf 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供加速的写入操作，高容量 HDD 提供可靠的存储。此磁盘机框的主要特征为双冗余 SAS 接口模块 (SAS Interface Module, SIM) 板和具有风扇模块的双电源。

SAS-2

SAS-2（Serial Attached SCSI 2.0，串行连接 SCSI 2.0）存储结构支持更多的目标、更大的带宽、更高的可靠性和更大的规模。 对于某些系统，通过使用菊花链将 SAS-2 磁盘连接到最多 36 个机框（总共 864 个磁盘），可扩大规模并提高可靠性。此外，针对 Oracle ZFS Storage Appliance 系列设计了高性能的 SAS-2 HBA，其中包含一个用于支持高密度目标设备的标准芯片组，它能够连接到 1024 个目标。

使用此结构，您可以将整个机框应用于池，从而实现无单点故障的配置以及在可能的最多设备中进行条带化，并从中获益。

以下机框实施了 SAS-2 磁盘：

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

• Sun Disk Shelf

前面板

前面板由驱动器和指示灯组成。

驱动器位置

下图显示了驱动器的位置。

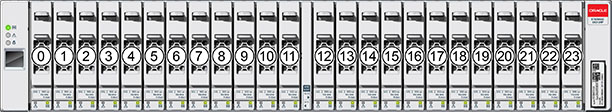

图 2-56  Oracle Storage Drive Enclosure DE2-24P 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。

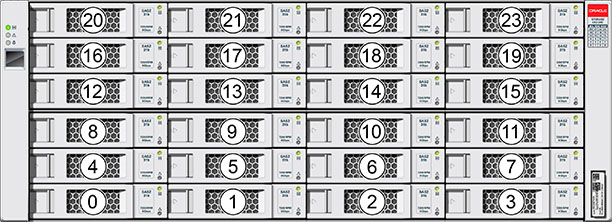

图 2-57  Oracle Storage Drive Enclosure DE2-24C 和 Sun Disk Shelf 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。 （显示了 Oracle Storage Drive Enclosure DE2-24C，它表示两个型号。）

前面板指示灯

下图显示了前面板指示灯。

图 2-58  Oracle Storage Drive Enclosure DE2-24P 前面板指示灯

图例 1 系统电源指示灯 4 驱动器故障指示灯 2 模块故障指示灯 5 电源/活动指示灯 3 定位指示灯

图 2-59  Oracle Storage Drive Enclosure DE2-24C 前面板指示灯

图例 1 系统电源指示灯 4 电源/活动指示灯 2 模块故障指示灯 5 驱动器故障指示灯 3 定位指示灯

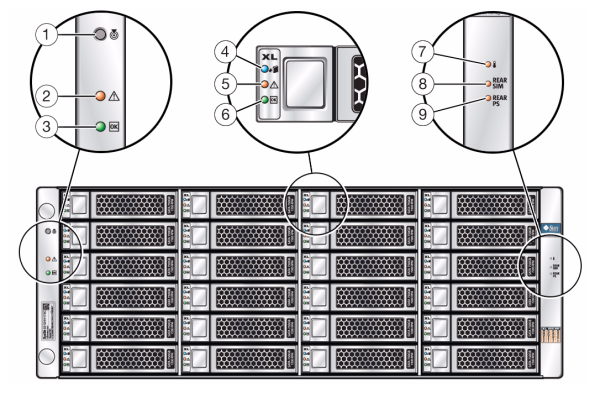

图 2-60  Sun Disk Shelf 前面板指示灯

图例 1 定位按钮和指示灯 4 磁盘可移除指示灯 7 温度过高警告指示灯 2 系统故障指示灯 5 磁盘故障指示灯 8 SIM 板故障指示灯 3 系统电源指示灯 6 磁盘活动指示灯 9 电源故障指示灯

后面板

后面板由电源、风扇、I/O 模块 (IOM) 或 SAS 接口模块 (SIM) 和指示灯组成。

图 2-61  Oracle Storage Drive Enclosure DE2-24P 后面板

图例 1 具有风扇模块 0 的电源 3 I/O 模块 0 2 I/O 模块 1 4 具有风扇模块 1 的电源

图 2-62  Oracle Storage Drive Enclosure DE2-24C 后面板

图例 1 电源填充面板，插槽 0 4 电源填充面板，插槽 3 7 I/O 模块填充面板 2 具有风扇模块 1 的电源 5 I/O 模块填充面板 8 I/O 模块 1 3 具有风扇模块 2 的电源 6 I/O 模块 0

图 2-63  Sun Disk Shelf 后面板

图例 1 具有内置风扇的电源模块。电源 0 在左侧，电源 1 在右侧。 2 可移除的 SAS 接口模块 (SAS Interface Module, SIM) 板。SIM 0 在左侧，SIM 1 在右侧。

I/O 模块指示灯

以下磁盘机框具有 I/O 模块 (I/O Module, IOM)：

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

图 2-64  I/O 模块指示灯

图例 1 故障/定位指示灯 4 SAS-2 端口 1 7 仅用于 Oracle 维修 2 电源/正常指示灯 5 SAS-2 端口 2 8 仅用于 Oracle 维修 3 SAS-2 端口 0 6 主机端口活动指示灯

SIM 板指示灯

以下磁盘机框具有 SIM 板：

• Sun Disk Shelf

下图显示了 Sun Disk Shelf 的 SIM 板指示灯。

图 2-65  SIM 板指示灯

图例 1 交流电源指示灯 6 电源开关 2 直流电源指示灯 7 端口故障指示灯 3 风扇故障指示灯 8 端口正常指示灯 4 电源故障指示灯 9 SIM 板正常指示灯（绿色）/SIM 板故障指示灯（琥珀色） 5 通用电源连接器 10 SIM 定位器指示灯

电源指示灯

下图显示了以下磁盘机框的电源和风扇模块指示灯：

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

图 2-66  DE2 Disk Shelf 电源指示灯

图例 1 直流电源故障指示灯 6 通用电源输入连接器 2 风扇故障指示灯 7 电源线束带 3 交流电源故障指示灯 4 电源状态指示灯 5 打开/关闭电源开关

下图显示了以下磁盘机框的电源和风扇模块指示灯：

• Sun Disk Shelf

图 2-67  Sun Disk Shelf 电源指示灯

图例 1 冷却风扇状态指示灯 6 电源线束带 2 交流电源状态指示灯 7 通用电源输入连接器 3 直流电源状态指示灯 8 右弹出臂和自持螺丝锁扣 4 电源状态指示灯 5 打开/关闭电源开关

磁盘机框配置

下表描述了受支持的扩展存储机框并提供了部件号。

Oracle Storage Drive Enclosure DE2-24P

表 2-33  Oracle Storage Drive Enclosure DE2-24P 的部件号

Mktg 部件号 说明 7103910 Drive Enclosure DE2-24P 基本机箱 7103911 300GB 10Krpm，SAS-2，2.5" HDD 7103912 900GB 10Krpm，SAS-2，2.5" HDD 7103915 73GB SSD SAS-2，2.5" 写闪存加速器 7103917 填充面板，Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24C

表 2-34  Oracle Storage Drive Enclosure DE2-24C 的部件号

Mktg 部件号 说明 7103914 Drive Enclosure DE2-24C 基本机箱 7103913 3TB 7.2Krpm，SAS-2，3.5" HDD 7103916 73GB SSD XATO SAS-2，2.5"（2.5" 到 3.5" 驱动器适配器） 7103918 填充面板，Drive Enclosure DE2-24C

Sun Disk Shelf (DS2)

表 2-35  Sun Disk Shelf (DS2) 的部件号

Mktg 部件号 说明 DS2-0BASE Sun Disk Shelf (DS2) 24x3.5" SAS-2 DS2-HD2T 2TB 7.2Krpm，SAS-2，3.5" HDD 7101765 3TB 7.2Krpm，SAS-2，3.5" HDD 7101274 300GB 15Krpm，SAS-2，3.5" HDD 7101276 600GB 15Krpm，SAS-2，3.5" HDD 7101197 73GB SSD XATO，3.5" DS2-LOGFILLER Sun Disk Shelf (DS2) 24x3.5"，LOGFiller DS2-4URK-19U 磁盘机框滑轨套件
