控制器更换任务

ZS3-2 控制器更换任务

使用以下步骤更换 ZS3-2 控制器：

• SSD 和 HDD

• 电源

• 风扇模块

• 内存

• PCIe 卡和竖隔板

• USB 闪存驱动器

• 电池

SSD 和 HDD

更换 ZS3-2 控制器的 SSD 和 HDD

1. 确定出现故障的驱动器，方法是转至 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，然后单击驱动器信息图标 。如果是在该系统上进行操作，则 HDD 或 SSD 上的琥珀色“需要维修”指示灯应亮起。
2. 如果不是在该系统上进行操作，请通过单击定位器图标 来打开定位器指示灯。

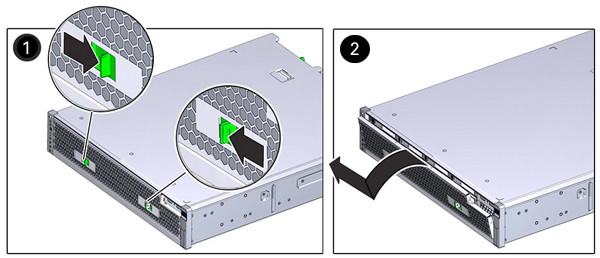

3. 在控制器前面，将空气过滤器的左侧和右侧的释放杆向内挤压 (1)。
4. 向前旋转空气过滤器，将其从机箱中取出 (2)。

5. 按出现故障的驱动器的释放按钮，将释放杆旋转到右侧。

6. 用手抓住释放杆，将驱动器从驱动器插槽中拔出。

7. 15 秒之后，导航到 "Hardware"（硬件）> "Maintenance"（维护）屏幕，然后单击系统控制器上的右箭头图标 ，验证软件能否检测到该驱动器不存在。
8. 将更换驱动器与驱动器插槽对齐。
9. 按释放按钮使驱动器滑入机箱，直到释放杆稍微向内移动。

10. 按释放杆，直到听到“咔嗒”一声使其完全闭合，将驱动器固定到驱动器插槽中。


    Oracle ZFS Storage 系统软件会自动检测和配置新驱动器。查看控制器或驱动器机框的详细信息时，该设备将显示在 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中。

电源

存储控制器配备了可热交换的冗余电源。如果电源出现故障而且没有可更换的电源，请保持故障电源为安装状态以确保气流正常。出现故障的电源会通过琥珀色的 LED 状态指示灯指示。

更换 ZS3-2 控制器电源

1. 把手伸到故障电源所在的存储控制器的后面。

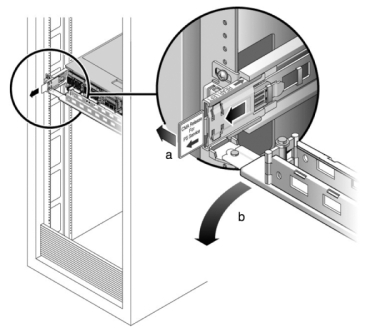

2. 如果安装了理线架 (cable management arm, CMA)，请按住 CMA 释放卡舌，然后旋转理线架，将其取出。

3. 断开连接到故障电源的电源线。

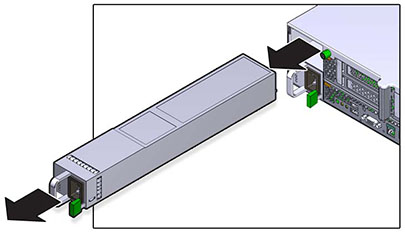

4. 向左按释放卡舌，拉动手柄。
5. 继续拉动手柄，使电源滑出机箱。

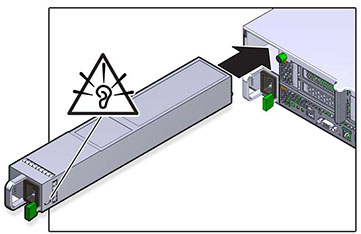

6. 将更换电源与空的电源机箱托架对齐。
7. 将电源滑入托架，直到电源就位，释放卡舌发出“咔嗒”声。

8. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
9. 重新连接数据电缆和磁盘机框电缆。
10. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
11. "SP" 指示灯稳定下来后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
12. 关闭 CMA，将 CMA 插入左后方的滑轨托架。
13. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。单击控制器的右箭头图标 ，然后单击电源以确认新安装的电源的联机图标 为绿色。

风扇模块

移除风扇模块是冷维修操作。移除风扇模块之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。

每个风扇模块的状态由一个双色 LED 指示灯表示。LED 指示灯位于主板上每个风扇模块旁边，可以在后面板上通过竖隔板下方的格栅看到。

更换 ZS3-2 控制器风扇模块

1. 要定位需要维修的机箱，请在 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中单击关联的定位器图标 ，或者在服务处理器 (service processor, SP) 提示符下发出 set /SYS/LOCATE status=on 命令。控制器机箱上的定位 LED 指示灯将开始闪烁。
2. 确定出现故障的风扇模块，方法是找到相应的“需要维修”状态指示灯，或者在 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中单击要更换的风扇的定位器图标 。
3. 关闭存储控制器的电源，如移除电源中所述。
4. 断开所有电缆的连接并从机架中扩展控制器，如从机架中扩展存储控制器中所述。
5. 移除顶盖，如移除顶盖中所述。

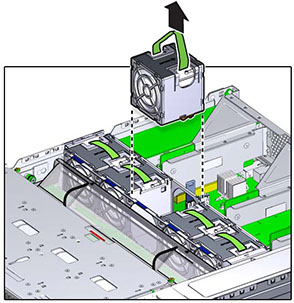

6. 用食指抓住要移除的风扇模块的绿色条带，用拇指在风扇模块上向下按。
7. 竖直向上拉条带，将风扇模块从机箱中取出。

8. 将更换风扇模块装入风扇托盘插槽。绿色条带在风扇模块顶部，箭头指向机箱后面。

9. 将风扇模块向下放入风扇托盘，向下按直到模块发出“咔嗒”声，固定在风扇托盘中。

10. 更换顶盖，然后拧紧两颗自持螺丝。
11. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
12. 重新连接数据电缆和磁盘机框电缆。
13. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
14. 当 "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
15. 确认“风扇正常”状态指示灯已亮起，并且更换后的风扇模块上的故障状态指示灯不亮。

内存

移除 DIMM 是冷维修操作。 移除 DIMM 之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。

要确定一般的内存故障，请在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕，并单击控制器上的右箭头图标 。然后单击 DIMM 以找到出现故障的组件（通过警告图标 指示）。要确定特定内存模块是否已出现故障，可打开存储控制器，然后查看主板上的琥珀色 LED 状态指示灯。

更换 ZS3-2 控制器内存

---

注意  -  此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。

---

1. 关闭存储控制器的电源，如移除电源中所述。
2. 断开所有电缆的连接并从机架中扩展控制器，如从机架中扩展存储控制器中所述。
3. 移除顶盖，如移除顶盖中所述。
4. 断开连接到驱动器底板的电缆以及连接到 USB 板的电缆。

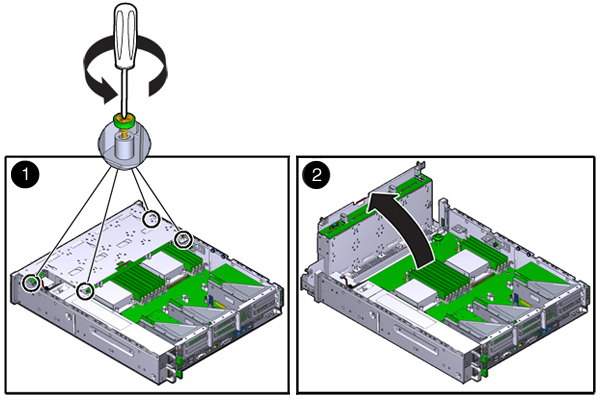

5. 完全松开将驱动器架固定到机箱的四颗螺丝 (1)。
6. 将驱动器架托举到垂直位置 (2)。

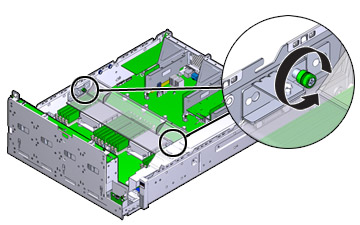

7. 完全松开固定通风管的指旋螺丝。

8. 将左侧 (L) 指旋螺丝架向前滑，使其脱离安装销。
9. 将右侧 (R) 指旋螺丝架向后滑，使其脱离安装销。将指旋螺丝架放在一边。

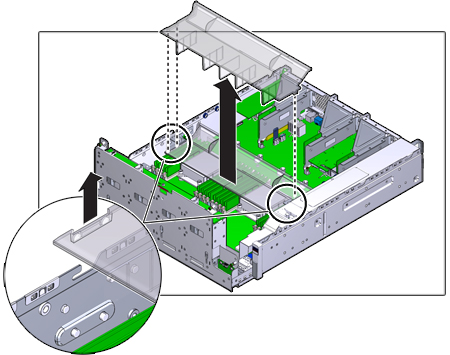

10. 竖直向上提起通风管，使其脱离定位销。将通风管放在一边。

11. 按中间背板上的按钮。琥珀色的 LED 指示灯可指示出现故障的 DIMM。

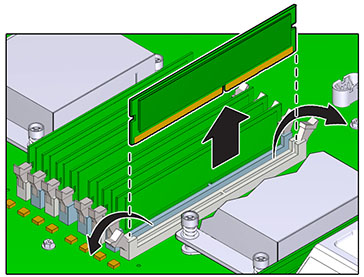

12. 在 DIMM 插槽两端的释放杆上向下和向外按。
13. 向上提起 DIMM，将其从插槽中取出。将 DIMM 放在防静电垫上搁置一旁。

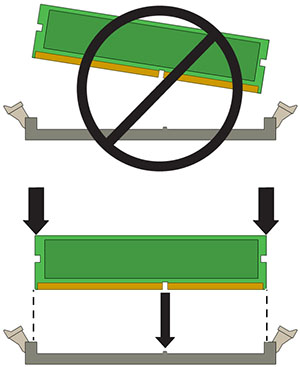

14. 将 DIMM 对准它在插槽中的安装位置。确保 DIMM 中的凹槽对准插槽中的卡固销子。

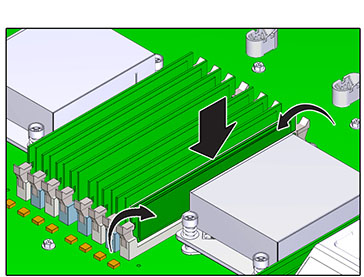

15. 将 DIMM 插入插槽，用力按压，以使两个释放杆都发出“咔嗒”声闭合。

16. 更换并固定通风管。
17. 将驱动器架降至水平位置，微微抬高此驱动器架，重新连接电源电缆。拧紧四颗螺丝。重新连接驱动器底板的电缆和 USB 板的电缆。
18. 更换顶盖，然后拧紧两颗自持螺丝。
19. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
20. 重新连接数据电缆和磁盘机框电缆。
21. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
22. 当 "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。

    BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中将提供更换组件的状态（在 DIMM 的 "Details"（详细信息）页面中）。

PCIe 卡和竖隔板

移除 PCIe 卡是冷维修操作。移除此卡之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。

请在 BUI 中转到 "Maintenance"（维护）> "Hardware"（硬件）屏幕并单击控制器上的右箭头图标 ，然后单击 "Slots"（插槽）定位出现故障的组件。

更换 ZS3-2 控制器的 PCIe 卡和竖隔板

---

注意  -  此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。

---

1. 关闭存储控制器的电源，如移除电源中所述。
2. 断开所有电缆的连接并从机架中扩展控制器，如从机架中扩展存储控制器中所述。
3. 移除顶盖，如移除顶盖中所述。
4. 定位存储控制器中的 PCIe 卡，请参见PCIe 选件。

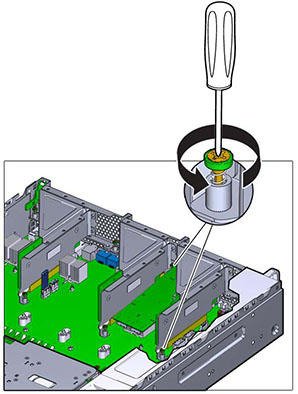

5. 完全松开将竖隔板固定到主板上的两颗自持螺丝。

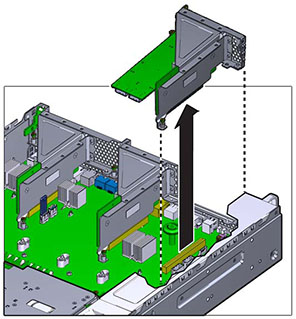

6. 竖直向上提起竖隔板，将其从主板上的插槽中取出。

7. 断开连接到竖隔板上安装的 PCIe 卡的所有内部电缆。
8. 将固定架转到完全打开（120 度）的位置。

   注意，竖隔板 3 锁扣与竖隔板 1 和 2 有细微的差别。

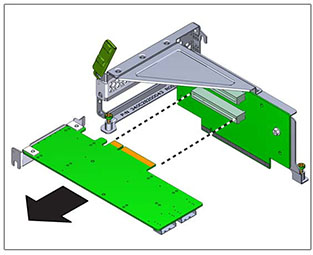

9. 提起 PCIe 卡使其脱离支架定位销，将其从插槽中取出。

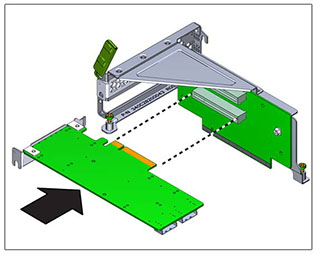

10. 将更换 PCIe 卡放在将要安装到竖隔板上的位置。PCIe 卡支架对准竖隔板上的定位销和插槽。

11. 将 PCIe 卡按入插槽。
12. 将固定架转到完全闭合的位置。如果有阻力，请检查 PCIe 卡支架是否对齐，然后重试。

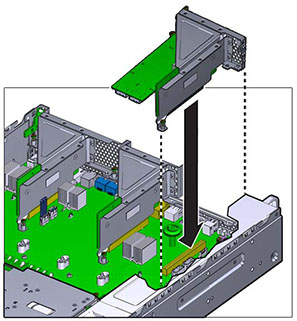

13. 将竖隔板对准它在机箱中的安装位置。
14. 将之前移除的所有内部电缆重新连接到竖隔板上安装的 PCIe 卡（如果这样做方便竖隔板的安装）。
15. 将竖隔板上的卡向下放到主板上，按卡边缘连接器使其固定到插槽中。竖隔板（2 和 3）的支架与相邻竖隔板的支架重合。

16. 拧紧将竖隔板固定到主板上的两颗自持螺丝。
17. 更换顶盖，然后拧紧两颗自持螺丝。
18. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
19. 重新连接数据电缆和磁盘机框电缆。
20. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
21. 当 "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
22. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕，然后单击控制器上的右箭头图标 。然后，单击 "Slots"（插槽）以验证新组件的状态。联机图标 应为绿色。

USB 闪存驱动器

移除 USB 闪存驱动器是冷维修操作。移除 USB 之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。

USB 闪存驱动器位于主板中后方最前面的 USB 插槽中，标记为 USB 1，在竖隔板 2 的安装位置旁边。

更换 ZS3-2 控制器 USB 闪存驱动器

1. 关闭存储控制器的电源，如移除电源中所述。
2. 断开所有电缆的连接并从机架中扩展控制器，如从机架中扩展存储控制器中所述。
3. 移除顶盖，如移除顶盖中所述。
4. 如果竖隔板 2 上安装的 PCIe 卡妨碍取放 USB 驱动器，请移除竖隔板 2。

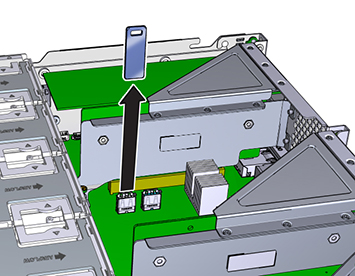

5. 抓住 USB 驱动器，竖直向上拉，将其从机箱中取出。

6. 将更换 USB 驱动器放到它安装到主板上的位置。USB 驱动器安装到最前面的 USB 插槽中。该插槽标记为 USB 1。
7. 轻轻地将 USB 驱动器插入 USB 插槽。
8. 如果为了取放 USB 驱动器而移除了竖隔板 2，请重新安装竖隔板 2。
9. 更换顶盖，然后拧紧两颗自持螺丝。
10. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
11. 重新连接数据电缆和磁盘机框电缆。
12. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
13. 当 "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。

电池

移除电池是冷维修操作。移除电池之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。

如果在关闭电源以及断开网络连接时存储控制器无法维持正确的时间，则可能需要更换电池。您将需要一个小号（1 号平头）非金属螺丝刀或类似的工具。

更换 ZS3-2 控制器电池

1. 关闭存储控制器的电源，如移除电源中所述。
2. 断开所有电缆的连接并从机架中扩展控制器，如从机架中扩展存储控制器中所述。
3. 移除顶盖，如移除顶盖中所述。
4. 移除竖隔板 1。

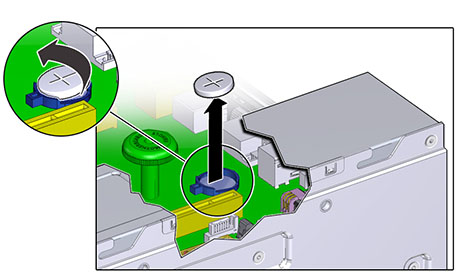

5. 向前按电池插座的卡舌，松开电池。电池将弹出。

6. 将电池从插座上取出，然后放在一边。

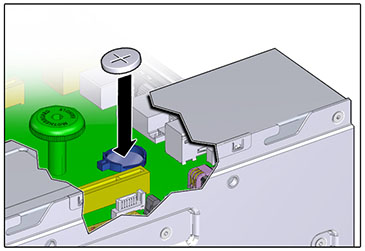

7. 将电池放到插座上的安装位置，电池上标有正号 (+) 的一面朝上。
8. 将电池按入插座，直到听到“咔嗒”一声。

9. 安装竖隔板 1。
10. 更换顶盖，然后拧紧两颗自持螺丝。
11. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
12. 重新连接数据电缆和磁盘机框电缆。
13. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
14. 当 "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
15. 系统完成引导后，登录并使用任务Oracle ZFS Storage Appliance 管理指南 中的NTP BUI 时钟中的步骤设置时间。
