任务

磁盘机框更换任务

使用以下步骤更换磁盘机框：

• 驱动器

• 电源

• I/O 模块

• SIM 板

驱动器

机框驱动器可热交换，而且可以在不切断机框电源的情况下进行更换。更换驱动器的容量和类型必须与要更换的驱动器相同。要在移除非故障驱动器时避免可能的数据丢失，请使用各个驱动器移除前所在插槽的编号为其添加标签，并将各个驱动器重新安装到同一插槽中。

出现故障的驱动器会通过琥珀色的 LED 指示灯指示。在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后单击相应驱动器的信息图标 以查看详细信息，或者单击定位器图标 以打开定位器 LED 指示灯。

更换驱动器

---

注意  -  如果无法立即更换，请勿卸下组件。在所有组件（包括填充面板）安装到位之前，请勿运行磁盘机框。有关组件位置，请参阅磁盘机框概述。

---

1. 在机箱的前部找到出现故障的磁盘驱动器。
2. 按释放按钮或锁扣以松开驱动器拉杆。

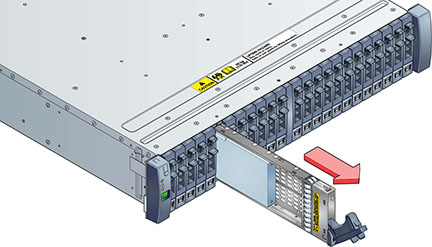

3. 将驱动器拉杆完全拉开以解除锁定并使驱动器从机箱中部分弹出。


   －或－

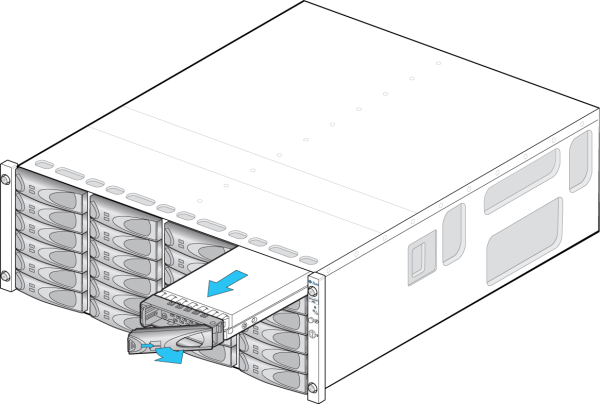

4. 握住驱动器的中间部位并向外拉动，将其从机箱中移除。
5. 确保新驱动器拉杆处于完全伸展开的位置。

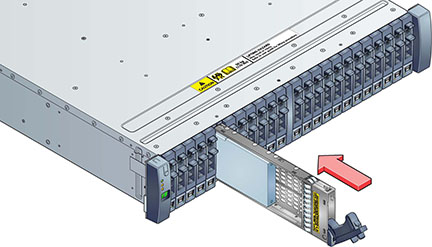

6. 持续地向拉杆的枢轴点方向推动，将驱动器完全滑入机箱插槽。


   －或－

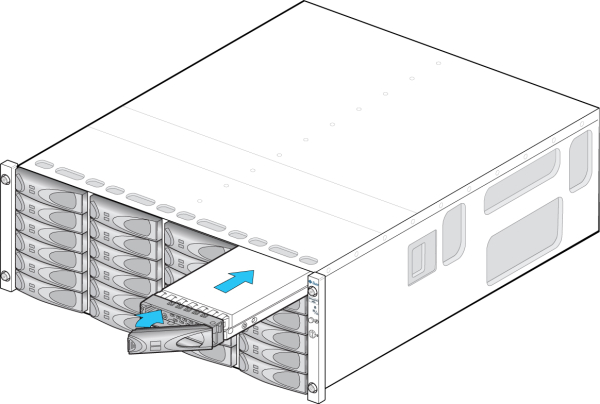

7. 按下驱动器拉杆直到其锁定到位。对于垂直方向的驱动器，如果某个驱动器高于其周围的驱动器，请向下推动该驱动器的顶部使其正确就位。“活动”LED 指示灯将呈现稳定的绿色以表明就绪状态。
8. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后单击 "Disk"（磁盘）以确认新安装磁盘的磁盘图标 为绿色。

电源

磁盘机框配备有冗余电源，以防止由于组件故障而导致无法运行。在客户可更换单元 (customer-replaceable unit, CRU) 中，每个电源都附带一个或多个机箱冷却风扇。 电源可热交换，这意味着可以在不切断磁盘机框电源的情况下一次更换一个电源。这些模块可能会产生高能危险，因此只能由经授权可接触设备且经过培训的人员进行更换。

后面板（请参见后面板）上的几个独立的 LED 指示灯分别指示电源和风扇的运行状态；有关详细信息，请参见后面板图示。出现故障的组件通过琥珀色的 LED 指示灯以及管理 BUI 中的琥珀色图标指示。在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后选择 "PSU" 或 "Fan"（风扇）以查看有关各自组件的详细信息。可以单击定位器图标 以使机箱定位器 LED 指示灯闪烁。

更换电源

---

注意  -  如果无法立即更换，请勿卸下组件。在所有组件（包括填充面板）安装到位之前，请勿运行磁盘机框。有关组件位置，请参阅磁盘机框概述。

---

1. 找到故障组件所在的机箱和模块。
2. 确保电源开关处于 "O"（关闭）位置。
3. 解开电源线上的电源线束带，然后拔出电源的电源线。
4. 松开拉杆/弹出臂。

   Oracle Storage Drive Enclosure DE2-24P 或 DE2-24C：

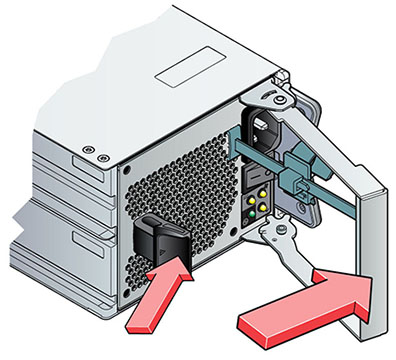

   用手抓住锁扣和模块的对面，挤压在一起来松开拉杆。




   Sun Disk Shelf:

   用拇指和食指拧两个弹出臂自持螺丝直到螺丝松动，然后向外摆动两个弹出臂直到其完全打开。



5. 将模块从机箱中取出，注意不要损坏后面的连接器管脚。

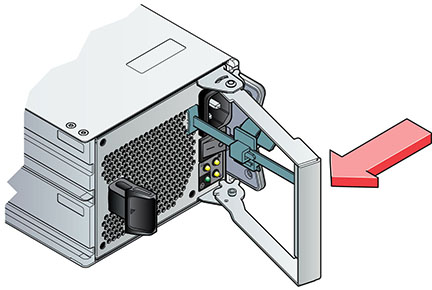

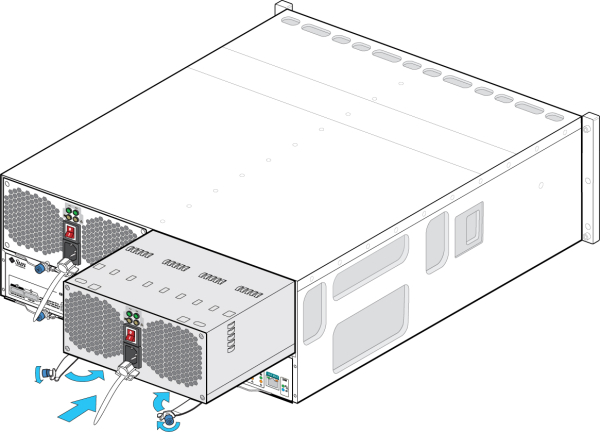

6. 在拉杆/弹出臂完全打开后，将新模块滑入机箱插槽深处，直到模块触到机箱底板，且拉杆/弹出臂开始啮合。
7. 合上拉杆/弹出臂。

   Oracle Storage Drive Enclosure DE2-24P 或 DE2-24C：

   推动拉杆，直到听到或感觉到“咔嗒”一声才完全闭合。




   Sun Disk Shelf:

   推动弹出臂使其完全闭合，将两颗自持螺丝固定到位，将模块固定在机箱中。



8. 确保电源开关处于 "O"（关闭）位置。
9. 将电源线插入新电源中，然后将电源线束带系到电源线上。
10. 将电源开关置于 "I"（打开）位置。此时“电源/正常”LED 状态指示灯应呈现稳定的绿色，且其他所有指示灯均应该不亮。
11. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，然后在相应磁盘机框行的开头处单击向右箭头图标 。根据相应的故障，单击 "PSU" 或 "Fan"（风扇）以确认新安装的、具有风扇模块的电源的联机图标 是否为绿色。

I/O 模块

以下磁盘机框具有 I/O 模块 (I/O Module, IOM)：

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

I/O 模块 (I/O Module, IOM) 与 SIM 板类似，均可热交换，因此可以在不切断系统电源的情况下进行更换。 出现故障的 I/O 模块通过琥珀色的 LED 指示灯指示。在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后单击 "Slot"（插槽）以查看详细信息，或者单击定位器图标 以打开定位器 LED 指示灯。

更换 I/O 模块

---

注意  -  如果无法立即更换，请勿卸下组件。在所有组件（包括填充面板）安装到位之前，请勿运行磁盘机框。有关组件位置，请参阅磁盘机框概述。

---

1. 在磁盘机框的背面找到出现故障的 I/O 模块。
2. 对其进行标记并断开 I/O 模块接口电缆。

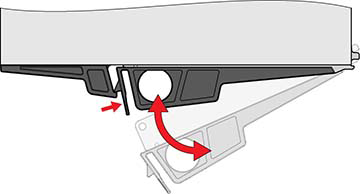

3. 用拇指和食指捏住释放按钮并用力向拉杆孔方向挤压来松开拉杆。

4. 握住拉杆，然后拆除 I/O 模块，注意不要损坏后面的连接器管脚。
5. 在新 I/O 模块的拉杆处于打开位置后，将 I/O 模块滑入磁盘机框深处（要小心连接器管脚）。
6. 推动拉杆，直到听到或感觉到“咔嗒”一声才完全闭合。
7. 将接口电缆重新连接到其原始位置。
8. 等待大约 60 秒，以便 I/O 模块完成其引导过程，完成后电源 LED 指示灯应呈现稳定的绿色，且“故障/定位”LED 指示灯应该不亮。对于连接了接口电缆的每个 SAS-2 端口，所有四个活动 LED 指示灯均应呈现稳定绿色。
9. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后单击 "Slot"（插槽）以确认新安装 I/O 模块的磁盘图标 为绿色。

SIM 板

以下磁盘机框具有 SIM 板：

• Sun Disk Shelf

SIM 板与 I/O 模块类似，均可热交换，因此可以在不切断系统电源的情况下进行更换。 SIM 板支持多路径，因此不管蓝色的“SIM 正常”指示灯的状态如何，均可以随时移除其中一个 SIM 板。出现故障的 SIM 板通过琥珀色的 LED 指示灯指示。在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后单击 "Slot"（插槽）以查看详细信息，或者单击定位器图标 以打开定位器 LED 指示灯。

更换 SIM 板

---

注意  -  如果无法立即更换，请勿卸下组件。在所有组件（包括填充面板）安装到位之前，请勿运行磁盘机框。有关组件位置，请参阅磁盘机框概述。

---

1. 在磁盘托盘的背面找到出现故障的 SIM。
2. 对其进行标记并断开托盘接口电缆。
3. 用双手断开 SAS 电缆。一只手牢牢握住连接器的金属部分，另一只手将卡舌轻轻地朝连接器方向拉，然后向外拉连接器，将其从机箱中取出。请勿沿不是与连接器主体平行的其他任何方向扭转或拉动卡舌，否则可能会折断卡舌。如果卡舌折断，请使用小号尖头工具（如尖细的螺丝刀）将连接器外壳顶部的金属弹簧顶起以解开锁扣。
4. 用拇指和食指拧开两个抽拉臂自持螺丝。如果自持螺丝太紧而无法用手拧开，请使用 2 号十字螺丝刀拧开每颗螺丝。

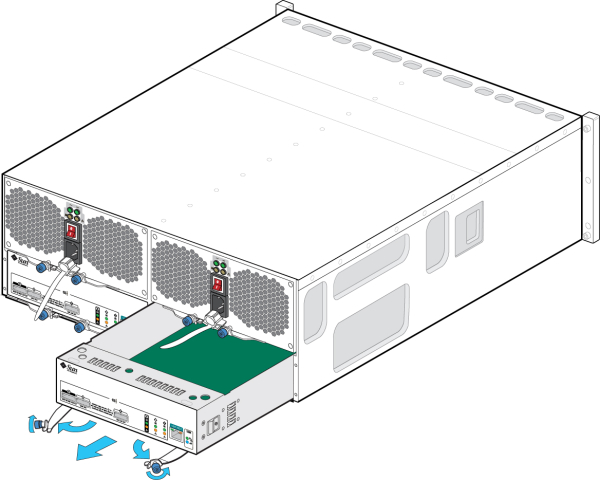

5. 将每个弹出卡舌向外拉，并推动两侧以释放 SIM 并使其从机箱中部分弹出。

6. 握住 SIM 板的中间部位，然后将其从插槽中滑出。
7. 弹出臂处于完全打开位置后，将新的 SIM 板与打开的插槽对齐，然后将其滑入托盘深处，直到弹出臂触到托盘连接器并开始摆动闭合。

8. 摆动两个弹出臂，直到其与 SIM 板面板齐平并固定到板上。
9. 拧紧两个自持螺丝，将板固定。
10. 将 SAS 接口电缆重新连接到其原始位置。
11. 等待大约 60 秒，以便 SIM 板完成其引导过程，完成后电源 LED 指示灯应呈现稳定的绿色，且 SIM 定位 LED 指示灯应该不亮。
12. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）部分，在相应磁盘机框行的开头处单击向右箭头图标 ，然后单击 "Slot"（插槽）以确认新安装 SIM 板的联机图标 为绿色。
