控制器概述

ZS3-2 控制器是采用 Intel Xeon 处理器的企业级机架装配 x86 系统。它采用紧凑型 2U 机型，具备高性能和扩容空间（可扩展 PCIe 插槽和 16 个 DIMM 插槽）。

有关最新的组件规格，请参阅产品网站 http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html。

前面板

下面的图形显示了 ZS3-2 控制器驱动器插槽和前面板组件。

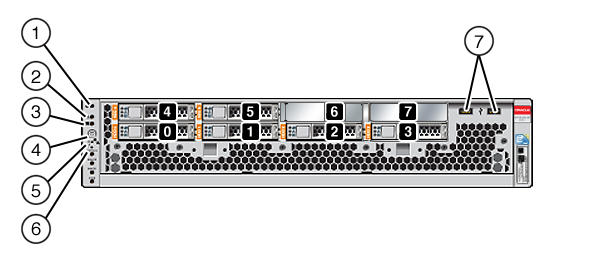

图 2-1  ZS3-2 控制器前面板

驱动器插槽 0 和 1 有两个已镜像的 900GB SAS-2 引导驱动器。 最多可以有四个 1.6TB 闪存读取优化 (Readzilla) 固态驱动器 (solid state drive, SSD) 按顺序安装在插槽 2 到插槽 5 中。插槽 6 和插槽 7 为空，且必须包含驱动器填充面板。

后面板

下面的图形显示了 ZS3-2 控制器 PCIe 插槽和后面板组件。

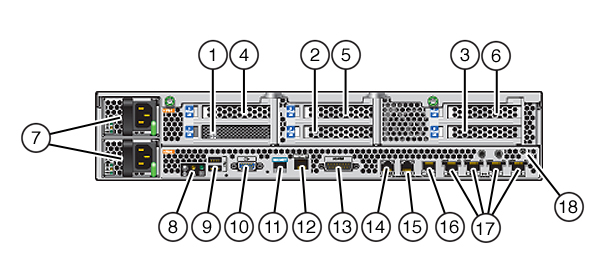

图 2-2  ZS3-2 控制器后面板

4x4 SAS-2 HBA

4x4 SAS-2 HBA 安装在 ZS3-2 的 PCIe 插槽 2 中，提供到外部 DE2 和 Sun Disk Shelf 的连接。 HBA 端口从左到右依次编为 0 号到 3 号，如下图中所示。

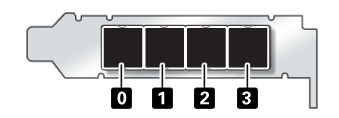

图 2-3  ZS3-2 控制器 4x4 SAS-2 HBA 端口号

对于含有更多 4x4 SAS-2 HBA 的控制器，请参见PCIe 选件插槽位置。

串行管理连接器

串行管理连接器 (SER MGT) 是一个 RJ-45 端口，它提供了到服务处理器 (service processor, SP) 控制台的终端连接。

图 2-4  ZS3-2 控制器串行管理端口

网络管理连接器

网络管理连接器 (NET MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的备用终端接口。

图 2-5  ZS3-2 控制器网络管理端口

以太网端口

ZS3-2 具有四个 RJ-45 10 千兆位以太网 (10GbE) 网络连接器，分别标记为 NET 3、NET 2、NET 1 和 NET 0，在后面板上从左向右排列。这些端口的运行速率为 100 兆位/秒、1000 兆位/秒和 10 兆位/秒。使用这些端口可将设备连接到网络。

图 2-6  ZS3-2 控制器以太网端口

位于每个 NET 端口上方的 LED 指示灯是每个端口的链路/活动指示灯（左侧）和速度指示灯（右侧），如下表中所述：

群集 I/O 端口

两个群集串行端口（0 和 1）和一个以太网端口在两个控制器之间提供通信来构成群集配置。有关如何连接电缆以形成群集的信息，请参见主题Oracle ZFS Storage Appliance 管理指南 中的群集节点布线。

图 2-7  ZS3-2 控制器群集 I/O 端口：Serial 0、Serial 1、Ethernet

---

注意  -  将 RJ-45 电缆与群集串行端口（0 和 1）断开连接时，要格外小心，切勿损坏内部 RJ-45 插座。要从群集串行端口妥善移除 RJ-45 电缆，请执行以下操作：

---

断开连接到群集串行端口的 RJ-45 电缆

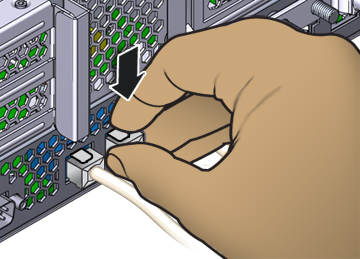

1. 用食指完全按下 RJ-45 释放卡舌。确保卡舌从端口完全松脱。

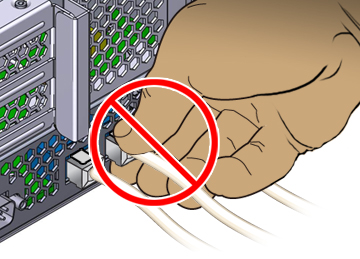

2. 用拇指和中指轻轻向下压，同时将插头从端口中拔出。请勿将插头向上拔或用手指将释放卡舌拧到插头下方，如下所示。
