Présentation du contrôleur ZS3-2

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS3-2. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installing a ZS3-2 Controller. Pour obtenir des instructions sur l'entretien, reportez-vous au Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance.

Spécifications physiques du contrôleur ZS3-2

Les dimensions du châssis 2U du contrôleur ZS3-2 sont les suivantes :

Dimensions
Mesure
Dimensions
Mesure
Hauteur
87,4 mm
Profondeur
514 mm
Largeur
445 mm
Poids
18,70 kg

Spécifications électriques ZS3-2

Les spécifications électriques du contrôleur ZS3-2 sont répertoriées ci-dessous. Les chiffres de dissipation d'énergie répertoriés sont les chiffres nominaux de puissance maximale définis pour l'alimentation. Ces chiffres ne sont pas une évaluation de la consommation réelle de l'appareil.

Connecteurs

  • Deux connecteurs C13 prévus pour des prises 110-220 V

Entrée

  • Fréquences nominales : 50/60 Hz (plage de 47 à 63 Hz)

  • Plage de tension nominale : 100 à 120/200 à 240 V CA

  • Valeur efficace du courant CA maximal : 6,8 A à 100-120 V / 3,4 A à 200-240 V

  • Plage de fonctionnement CA : 90-264 V CA

Sortie

  • 3,3 V CC STBY : 3,0 A

  • +12 V CC : 86,7 A

Dissipation d'énergie

  • Consommation maximale : 890 W

  • Chaleur en sortie max. : 3 026 BTU/h

  • Puissance apparente : 908 VA à 240 V CA, 0,98 P. F.

Emissions sonores ZS3-2

Conformément à la norme ISO 7779, le niveau sonore de ce produit sur le lieu de travail est inférieur à 70 db (A).

Options de configuration ZS3-2

Le contrôleur ZS3-2 est un système x86 de niveau professionnel monté en rack et équipé d'un processeur Intel Xeon. Doté d'emplacements PCIe extensibles et de 16 emplacements de module DIMM, il associe des performances élevées et des possibilités d'extension dans un rack 2U compact. Le tableau suivant décrit le récapitulatif des options de configuration.

CPU
Mémoire
Readzilla
Unité d'initialisation
Emplacements PCIe
HBA
2x8 coeurs, 2,1 GHz
256 Go 16x16 Go
512 Go 16x32 Go
1-4 1,6 To SAS-2 SSD
Deux HDD SAS-2 2,5 pouces 1,2 To ou 900 Go
Deux dédiés ; quatre disponibles
4 ports (4x4) SAS-2 6 Gb/s externes

Reportez-vous à la page http://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Composants du panneau avant du contrôleur ZS3-2

Les emplacements de disques et les composants du panneau avant du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende.

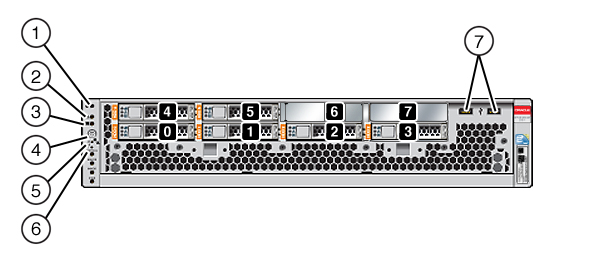

Figure 1-22  Panneau avant du contrôleur ZS3-2

image:Illustration présentant la vue avant du contrôleur ZS3-2

Les emplacements de disques 0 et 1 ont deux unités d'initialisation SAS-2 mises en miroir 1,2 To ou 900 Go unités d'initialisation SAS-2. Jusqu'à quatre disques durs électroniques (SSD) ReadZilla SAS-2 d'1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 à 7 sont vides et doivent contenir des éléments de remplissage de lecteur.

Légende de la figure
1 DEL/bouton de localisation (blanc)
2 DEL d'intervention requise (orange)
3 DEL d'alimentation OK (verte)
4 Bouton d'alimentation
5 DEL de processeur de service OK (verte)
6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire
7 Ports USB 2.0

Remarque -  Les DEL situées sous la DEL d'intervention requise sur le ventilateur/la CPU/ ou la mémoire ne sont actuellement pas utilisées.

Composants du panneau arrière du contrôleur ZS3-2

Les emplacements PCIe et les composants du panneau arrière du contrôleur ZS3-2 sont décrits dans le schéma suivant et sa légende.

Pour plus d'informations sur les cartes PCIe, reportez-vous à la section Options PCIe du contrôleur ZS3-2 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Figure 1-23  Panneau arrière du contrôleur ZS3-2

image:Illustration présentant les composants de l'arrière du contrôleur ZS3-2
Légende de la figure
1 HBA SAS-2 (emplacement 1)
2 HBA SAS-2 4x4 (emplacement 2)
3Emplacement PCIe 3
4 Emplacement PCIe 4
5 Emplacement PCIe 5
6 Emplacement PCIe 6
7 Alimentations électriques CA PS1 (en haut), PS0 (en bas)
8 DEL d'état du système
9 Ports USB 2.0
10 Port vidéo VGA à 15 broches du SP
11 Port de gestion série
12 Port de gestion réseau
13 Port d'alarme, connecteur DB-15
14-16 Ports d'E/S du cluster
17 Ports Ethernet 10 Gb
18 Poste de mise à la terre du châssis

Remarque -  Les trois ports d'E/S du cluster (0, 1 et GigE) sont réservés à l'interconnexion de cluster uniquement.

Le contrôleur ZS3-2 contient les ports suivants :

  • Ports Ethernet - Le contrôleur ZS3-2 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10GbE), étiquetés NET 3, NET 2, NET 1 et NET 0, de gauche à droite sur le panneau arrière. Les ports fonctionnent à 100 Mbits/s, 1 000 Mbits/s ou 10 Gbits/s. Utilisez ces ports pour connecter l'appareil au réseau.

    image:Illustration présentant les quatre ports Ethernet et les étiquettes

    Les DEL situées au-dessus de chaque port NET sont les témoins de liaison/d'activité (à gauche) et de débit (à droite) de chaque port, comme décrit dans le tableau suivant :

    Type de connexion
    Terminologie EEE
    Couleur de la DEL de débit
    Vitesse de transfert
    Fast Ethernet
    100BASE-TX
    Désactivé
    100 Mbits/s
    Gigabit Ethernet
    1000BASE-T
    Orange
    1000 Mbits/s
    10 Gigabit Ethernet
    10GBASE-T
    Verte
    10000 Mbits/sec
  • Ports d'E/S de cluster - Deux ports série de cluster (0 et 1) et un port Ethernet permettent la communication entre deux contrôleurs pour former une configuration de cluster. Pour plus d'informations sur la connexion des câbles pour former un cluster, reportez-vous à la section Câblage des clusters ZS3-2 dans le Guide d'administration des systèmes Oracle ZFS Storage Appliance.

    image:Illustration présentant les trois ports d'entrée/sortie du cluster


    Caution

    Mise en garde  -  Lorsque vous retirez un câble RJ-45 d'un port série de cluster (0 et 1), faites très attention à ne pas endommager le réceptacle RJ-45 interne. Pour retirer correctement un câble RJ-45 d'un port série de cluster, reportez-vous à la section How to Disconnect an RJ-45 Cable.


  • Port de gestion réseau - Le connecteur de gestion réseau (NET MGT) est un port RJ-45 et fournit une interface de terminal vers la console SP de rechange.

    image:Illustration présentant le port de gestion réseau

  • Port de gestion série - Le connecteur de gestion série (SER MGT) est un port RJ-45 et fournit une connexion de terminal à la console du processeur de service (SP).

    image:Illustration présentant le port de gestion série

  • Ports HBA - Les HBA SAS-2 4x4, installés dans l'emplacement PCIe 2 du ZS3-2, fournissent la connectivité vers les étagères de disques externes DE2 et Sun. Les ports du HBA sont numérotés de 0 à 3 de gauche à droite, tel que présenté ci-dessous :

    image:Illustration présentant les numéros de port de zéro à 3 sur le HBA

Module facultatif de fixation des câbles

L'illustration suivante identifie les composants du module de fixation des câbles (CMA) de seconde génération. Reportez-vous aux instructions d'installation du CMA.

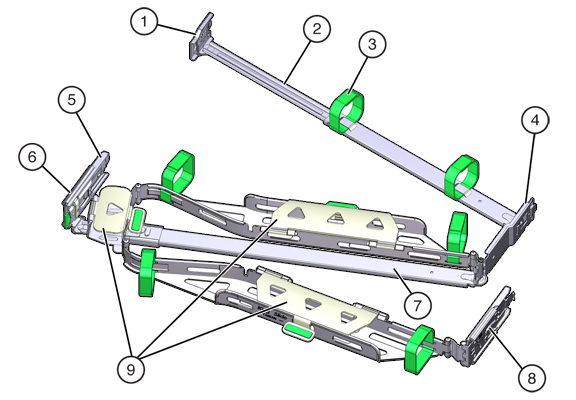

Figure 1-24  Composants du module de fixation des câbles

image:Illustration présentant les composants du module de fixation des câbles
Légende de la figure
1 Connecteur A
2 Barre coulissante avant
3 Bandes Velcro (6)
4 Connecteur B
5 Connecteur C
6 Connecteur D
7 Crochet de bascule de la glissière (utilisé avec le connecteur D)
8 Barre coulissante arrière
9 Capots de câbles
