Présentation du contrôleur 7420

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage 7420. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installing a 7x20 Controller. Pour obtenir des instructions sur l'entretien, reportez-vous au Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance.

Spécifications physiques du contrôleur 7420

Les dimensions du châssis 3U du contrôleur 7420 sont les suivantes :

Dimensions
Mesure
Dimensions
Mesure
Hauteur
13,3 cm
Profondeur
70,6 cm
Largeur
43,7 cm
Poids
16,36 kg

Spécifications électriques du contrôleur 7420

La liste suivante présente les spécifications électriques du contrôleur 7420.


Remarque -  Les chiffres de dissipation d'énergie répertoriés sont les chiffres nominaux de puissance maximaux définis pour l'alimentation et ne sont pas une évaluation de la consommation d'alimentation véritable de l'appareil.

Entrée

  • Fréquences nominales : 50/60 Hz

  • Plage de fonctionnement CA : 100-127 V CA pour 2 CPU et 200-240 V CA pour 2 ou 4 CPU

  • Courant maximal RMES CA : 12A @ 100 V CA / 12A @ 200 V CA

Dissipation d'énergie

  • Consommation maximale : 1800 W

  • Chaleur en sortie max. : 6143 BTU/h

  • Puissance apparente : 1837 VA @ 240 V CA, 0,98 P. F.

Options de configuration du contrôleur 7420

L'appareil Oracle ZFS Storage 7420 est composé d'un contrôleur de stockage autonome ou de deux contrôleurs de stockage dans une configuration de cluster à haute disponibilité, ainsi que d'une à 36 étagère(s) de disques. Le tableau suivant décrit le récapitulatif des options de configurations de l'appareil 7420 :


Remarque -  Les contrôleurs 7420 M2 ne peuvent pas être clusterisés avec les contrôleurs 7420.
ID du produit
CPU
DIMM
Readzilla
Unité d'initialisation
7420 M2
4x8 coeurs, 2,0 GHz
8 Go, 16 Go
1,6 To SAS
900 Go SAS
7420 M2
4x10 coeurs, 2,40 GHz
8 Go, 16 Go
1,6 To SAS
900 Go SAS
7420
4x8 coeurs, 2,0 GHz
8 Go, 16 Go
512 Go SATA
500 Go SATA
7420
4x10 coeurs, 2,40 GHz
8 Go, 16 Go
512 Go SATA
500 Go SATA

Vous pouvez identifier votre configuration en regardant votre ID de produit sur l'écran de maintenance BUI ou à l'aide de la commande CLI configuration version show. Vous pouvez également vérifier l'étiquette physique figurant sur l'unité d'initialisation.

Reportez-vous à la page http://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Composants du panneau avant du contrôleur 7420

Figure 1-25  Panneau avant du contrôleur 7420

image:Illustration présentant les DEL et composants avant du contrôleur
Légende de la figure
1 DEL et bouton de localisation (blanc)
2 DEL d'intervention requise (orange)
3 DEL d'alimentation/OK (verte)
4 Bouton d'alimentation
5 DEL de processeur de service (SP) OK (verte)
6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire
7 DEL d'intervention requise pour l'alimentation (PS)
8 DEL d'avertissement de surchauffe
9 Connecteurs USB 2.0
10 Connecteur vidéo DB-15
11 Unité d'initialisation 0 (mise en miroir)
12 Unité d'initialisation 1 (mise en miroir)
13 SSD 2 (facultatif)
14 SSD 3 (facultatif)
15 SSD 4 (facultatif)
16 SSD 5 (facultatif)

L'appareil 7420 M2 contient deux unités d'initialisation système SAS-2 900 Go situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques SSD ReadZilla SAS-2 1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420 M2, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur peut varier.

Les contrôleurs 7420 possèdent deux unités d'initialisation système SATA de 500 Go aux emplacements 0 et 1, configurées en paire mise en miroir. Un, deux, trois ou quatre SSD de 512 Go peuvent remplir les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur doit correspondre.

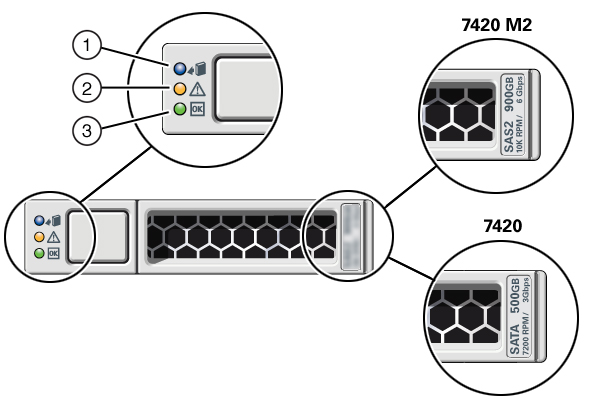

Figure 1-26  DEL des unités d'initialisation SAS-2 et SATA

image:Illustration présentant les détails des DEL situées sur les unités système
Légende de la figure
1 DEL Prêt pour le retrait (bleue)
2 DEL d'intervention requise (orange)
3 OK/Activité (verte)

Composants du panneau arrière du contrôleur 7420

L'illustration suivante présente le panneau arrière du contrôleur. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.

Pour plus d'informations sur les cartes PCIe, reportez-vous à la section Options PCIe du contrôleur 7420 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

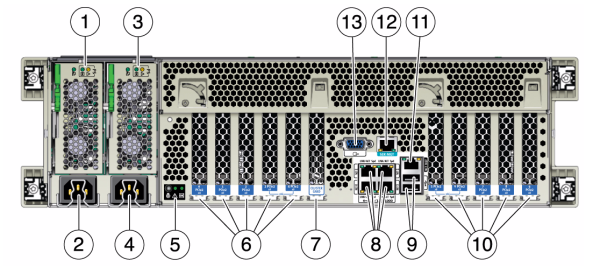

Figure 1-27  Panneau arrière du contrôleur 7420

image:Illustration présentant les composants du panneau arrière du contrôleur
Légende de la figure
1 DEL d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte
2 Entrée CA de l'unité d'alimentation 0
3 DEL d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte
4 Entrée CA de l'unité d'alimentation 1
5 DEL d'état du système Alimenté : verte Attention : orange Localisation : blanche
6 Emplacements PCIe 0-4
7 Emplacement de carte de cluster
8 Ports réseau (NET) 10/100/1000 : NET0-NET3
9 Ports USB 2.0
10 Emplacements PCIe slots 5-9
11 Port de gestion du réseau (NET MGT)
12 Port de gestion série (SER MGT)
13 Connecteur vidéo DB-15
