Présentation du contrôleur ZS4-4

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS4-4. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installing a ZS4-4 or ZS3-4 Controller. Pour obtenir des instructions sur l'entretien, reportez-vous au Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance.

Spécifications du ZS4-4

Reportez-vous à la page http://oracle.com/zfsstorage pour obtenir les spécifications les plus récentes pour les composants.

Composants du panneau avant ZS4-4

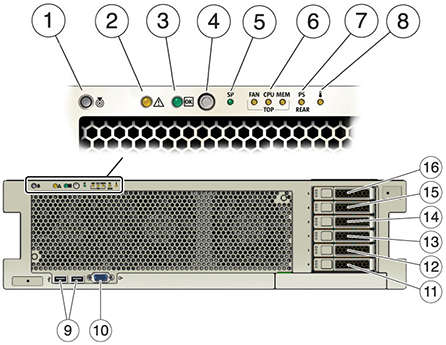

Les emplacements des unités de contrôleur ZS4-4 et les composants du panneau avant sont présentés sur la figure suivante.

Figure 1-16  Panneau avant du contrôleur ZS4-4

Légende de la figure 1 DEL/bouton de localisation (blanc) 2 DEL d'intervention requise (orange) 3 DEL d'alimentation/OK (verte) 4 Bouton d'alimentation 5 DEL de processeur de service (SP) OK (Vert)/Panne (orange) 6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire (orange) 7 DEL de panne d'alimentation (PS) Intervention requise (orange) 8 DEL d'avertissement de surchauffe (orange) 9 Connecteurs USB 2.0 (2) 10 Port vidéo DB-15 11 Unité d'initialisation 0 (requis) 12 Unité d'initialisation 1 (requis) 13 Disque dur électronique 2 (facultatif) 14 Disque dur électronique 3(facultatif) 15 Disque dur électronique 4 (facultatif) 16 Disque dur électronique 5 (facultatif)

Le contrôleur ZS4-4 contient deux unités d'initialisation système SAS-2 900 Go ou 1,2 To 2,5 pouces situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques (SSD) Read flash SAS-2 1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Un panneau de remplissage doit être installé dans chaque emplacement de disque inoccupé. Les DEL d'unité d'initialisation sont présentées dans l'illustration suivante.

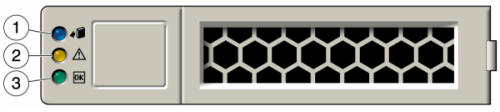

Figure 1-17  DEL d'unité d'initialisation

Table 1-2  DEL d'unité d'initialisation

Légende de la figure 1 DEL Prêt pour le retrait (bleue) 2 DEL d'intervention requise (orange) 3 OK/Activité (verte)

Composants du panneau arrière ZS4-4

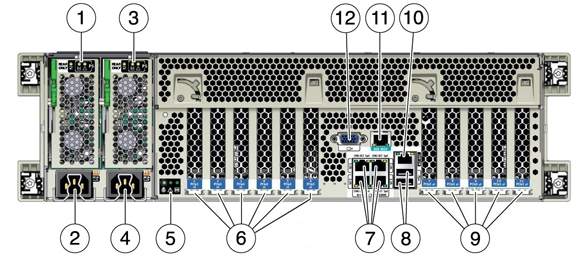

La figure suivante représente le panneau arrière du contrôleur ZS4-4. Les cartes PCIe de la configuration de base ne sont pas représentées sur cette illustration. Pour plus d'informations sur les cartes PCIe, reportez-vous à la section Configurations PCIe de base et facultatives du contrôleur ZS4-4 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Figure 1-18  Panneau arrière du contrôleur ZS4-4

Légende de la figure 1 Panneau de DEL de l'unité d'alimentation 0 (PSU) 2 Entrée CA de l'unité d'alimentation 0 3 Panneau de DEL de l'unité d'alimentation 1 4 Entrée CA de l'unité d'alimentation 1 5 Panneau de DEL de l'état système 6 Emplacements de carte PCIe 1 à 6 7 Ports 10 GbE réseau (NET) : NET0–NET3 8 Connecteurs USB 2.0 (2) 9 Emplacements de carte PCIe 7 à 11 10 Port de gestion du réseau du processeur de service (NET MGT) 11 Port RJ-45 de gestion série (SER MGT) 12 Port vidéo DB-15

• Ports Ethernet - Le contrôleur ZS4-4 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10GbE), étiquetés NET 0, NET 1, NET 2 et NET 3 (d'en bas à gauche à en haut à droite) sur le panneau arrière, comme indiqué à la figure suivante. Utilisez ces ports pour connecter l'appareil au réseau.

  Les DEL situées au-dessus des ports NET, étiquetées 2, 0, 3, 1 (de gauche à droite) sont les témoins de liaison/d'activité.



  DEL Statut HORS TENSION (1) Pas de liaison SOUS TENSION (0) Liaison et pas d'activité Clignotante Liaison et activité

  ---

  Remarque -  La vitesse n'est pas indiquée pour les ports NET.

  ---

• Port de gestion réseau - Le connecteur de gestion réseau (NET MGT), présenté dans la figure suivante, est un port RJ-45 et fournit une interface de terminal alternative vers la console du processeur de service (SP).



• Port de gestion série - Le connecteur de gestion série (SER MGT), présenté dans la figure suivante, est un port RJ-45 et fournit une connexion de terminal à la console SP.



• Ports HBA - Le HBA SAS-2 4x4 apporte une connectivité aux étagères de disques externes DE2-24 et Sun. Les ports HBA sont numérotés de 0 à 3, de bas en haut, comme le montre l'illustration suivante :
