Panneau arrière de l'étagère de disques

Le panneau arrière de l'étagère de disques comporte les alimentations électriques, les ventilateurs, les modules E/S ( IOM) ou les modules SAS Interface (SIM) et les voyants.

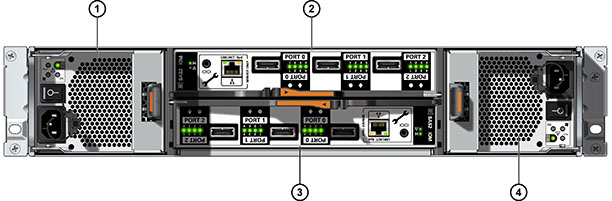

Figure 1-9  Oracle Storage Drive Enclosure DE2-24P

image:Illustration présentant le panneau arrière du boîtier d'unités DEw-24P
Légende de la figure
1 Alimentation avec module de ventilateur 0
2 Module d'E/S 1
3 Module d'E/S 0
4 Alimentation avec module de ventilateur 1

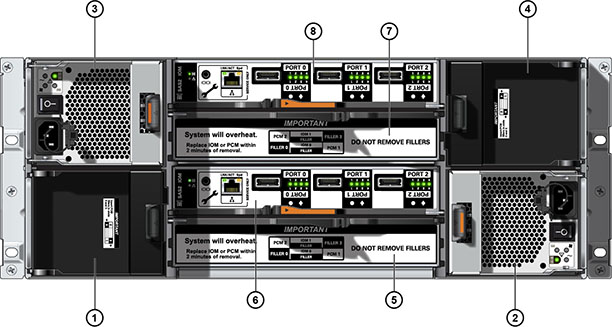

Figure 1-10  Panneau arrière d'Oracle Storage Drive Enclosure DE2-24C

image:Illustration présentant le panneau arrière du boîtier d'unités DE2-24C
Légende de la figure
1 Panneau de remplissage d'alimentation, emplacement 0
2 Alimentation avec module de ventilateur 1
3 Alimentation avec module de ventilateur 2
4 Panneau de remplissage d'alimentation, emplacement 3
5 Panneau de remplissage de module d'E/S
6 Module d'E/S 0
7 Panneau de remplissage de module d'E/S
8 Module d'E/S 1

Remarque -  Il est essentiel que les alimentations et les panneaux de remplissage correspondants soient placés dans les emplacements adéquats.

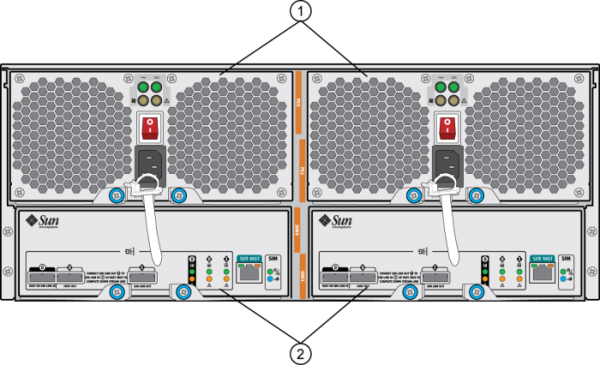

Figure 1-11  Panneau arrière de l'étagère de disques Sun Disk Shelf

image:Illustration présentant le panneau arrière de l'étagère de disques Sun Disk Shelf
Légende de la figure
1 Modules d'alimentation avec ventilateurs intégrés. L'alimentation 0 est à gauche et l'alimentation 1 est à droite.
2 Cartes de module d'interface SAS (SIM) amovibles. Le module SIM 0 est à gauche et le module SIM 1 est à droite.

Indicateurs de module d'E/S

Les étagères de disques suivantes sont équipées de modules d'E/S ( IOM) :

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

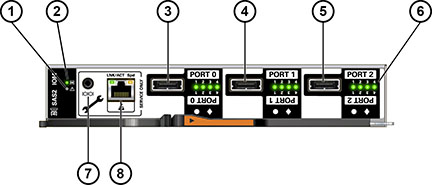

Figure 1-12  Indicateurs de module d'E/S du boîtier d'unités de disque DE2

image:Illustration présentant les indicateurs du module d'entrée/sortie
Légende de la figure
1 Indicateur de panne/de localisation
2 Indicateur d'alimentation correcte
3 Port SAS-2 0
4 Port SAS-2 1
5 Port SAS-2 2
6 Indicateurs d'activité du port hôte
7 Pour la maintenance Oracle uniquement
8 Pour la maintenance Oracle uniquement

Indicateurs de carte de module SIM

L'illustration suivante présente les indicateurs de carte de module SIM de l'étagère de disques Sun Disk Shelf.

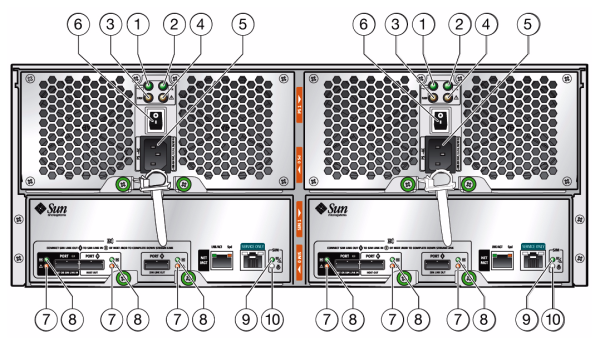

Figure 1-13  Indicateurs de la carte de module SIM Sun Disk Shelf

image:Illustration présentant les indicateurs de la carte de module SIM à l'arrière de l'étagère Sun Disk Shelf
Légende de la figure
1 Indicateur d'alimentation CA
2 Indicateur d'alimentation CC
3 Indicateur de panne de ventilateur
4 Indicateur de panne d'alimentation
5 Connecteur d'alimentation universel
6 Bouton d'alimentation
7 Indicateur de panne de port
8 Indicateur de port OK
9 Indicateur de carte de module SIM OK (vert)/Indicateur de panne de carte de module SIM (orange)
10 Indicateur de localisation de module SIM

Indicateurs d'alimentation

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

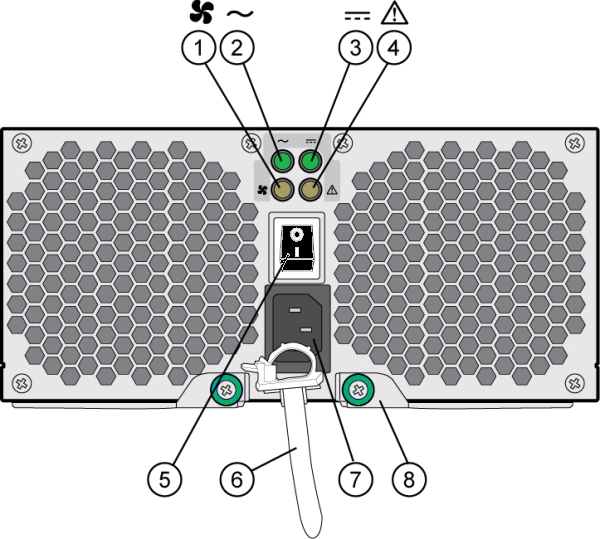

Figure 1-14  Indicateurs d'alimentation du boîtier d'unités de disque DE2

image:Illustration présentant les indicateurs d'alimentation à l'arrière du boîtier d'unités
Légende de la figure
1 Indicateur de défaillance d'alimentation CC
2 Indicateur de défaillance de ventilateur
3 Indicateur de défaillance de l'alimentation CA
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt
6 Connecteur d'entrée d'alimentation universel
7 Attache du câble d'alimentation

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour l'étagère de disques Sun Disk Shelf :

Figure 1-15  Indicateurs du module de ventilateur et d'alimentation de l'étagère Sun Disk Shelf

image:Illustration présentant les indicateurs d'alimentation et du module de ventilateur à l'arrière du boîtier d'unités
Légende de la figure
1 Témoin d'état du ventilateur de refroidissement
2 Témoin d'état de l'alimentation CA
3 Témoin d'état de l'alimentation CC
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt
6 Attache du câble d'alimentation
7 Connecteur d'entrée d'alimentation universel
8 Bras d'éjection droit et bascule de vis imperdable
