Présentation des étagères de disques

Les étagères de disques Oracle sont des périphériques SCSI série (SAS) à haute disponibilité offrant un stockage étendu. Les composants principaux sont remplaçables à chaud, notamment les disques, les modules d'E/S ( IOM) ou les cartes de module d'interface SAS (SIM) permettant la connexion aux contrôleurs et à d'autres étagères de disques, ainsi que la double alimentation de partage de charge avec les modules de ventilateur. Il en résulte un environnement tolérant aux pannes qui ne présente aucun point de panne unique. Le statut des composants est indiqué à l'aide de voyants situés sur l'étagère de disques et s'affiche dans l'écran Maintenance > Matériel de la BUI.

Reportez-vous à la section Maintenance des étagères de disques dans le Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance pour obtenir des instructions sur le remplacement des composants des étagères de disques.

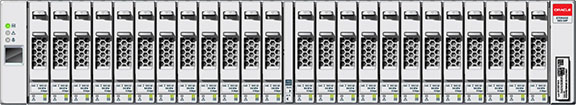

Figure 1-1  Oracle Storage Drive Enclosure DE2-24P

image:Illustration présentant la vue avant du boîtier d'unités DE2-24P

Oracle Storage Drive Enclosure DE2-24P est un châssis 2U prenant en charge 24 disques SAS-2 de 2,5". Les unités de disque dur hautes performances assurent un stockage fiable et les disques durs électroniques permettent des opérations d'écriture accélérées. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

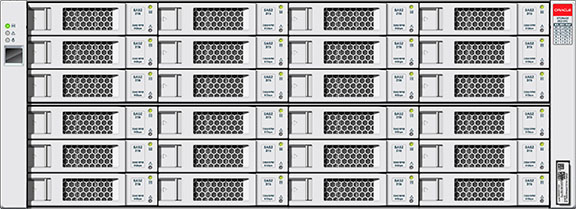

Figure 1-2  Oracle Storage Drive Enclosure DE2-24C

image:Illustration présentant la vue avant du boîtier d'unités DE2-24C

Oracle Storage Drive Enclosure DE2-24C est un châssis 4U prenant en charge 24 disques SAS-2 de 3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

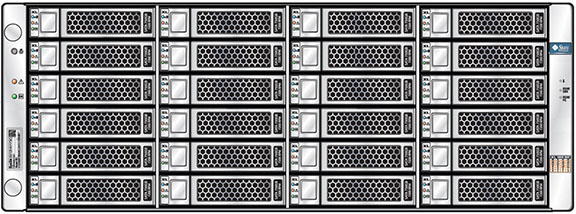

Figure 1-3  Sun Disk Shelf 24x3,5" SAS-2

image:Illustration présentant la vue avant de l'étagère de disques Sun Disk Shelf à quatre unités de rack

L'étagère de disques Sun Disk Shelf est un châssis 4U prenant en charge 24 disques SAS-2 de 3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. L'étagère de disques est équipée de cartes de modules d'interface SAS (SIM) doubles et redondantes et d'une double alimentation avec modules de ventilateur.
