Panneau avant d'une étagère de disques

Le panneau avant d'une étagère de disques Oracle ZFS Storage est composé de disques et de voyants.

Emplacements des unités de disque

Les illustrations suivantes présentent les emplacements des unités de disque.

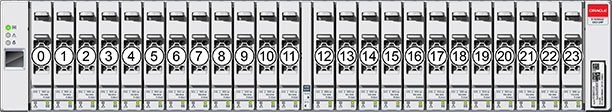

Figure 1-4  Emplacement des unités de disques Oracle Storage Drive Enclosure DE2-24P

image:Illustration présentant les numéros de disques DE2-24P

Jusqu'à quatre disques durs électroniques SSD Logzilla sont pris en charge par étagère de disques.

Les SSD Logzilla doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

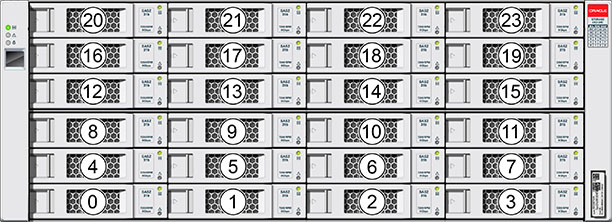

Figure 1-5  Emplacement des unités de disque Oracle Storage Drive Enclosure DE2-24C et Oracle Disk Shelf

image:Illustration présentant les numéros des unités de disque DE2-24C et Sun Disk Shelf

Jusqu'à quatre disques durs électroniques SSD Logzilla sont pris en charge par étagère de disques.

Les SSD Logzilla doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23. (Oracle Storage Drive Enclosure DE2-24C est illustré et représente les deux modèles)

Indicateurs du panneau avant

Les illustrations suivantes présentent les indicateurs du panneau avant.

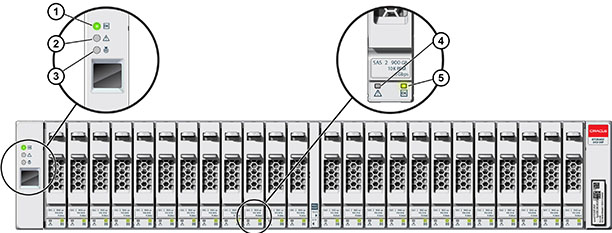

Figure 1-6  Indicateurs d'état du boîtier Oracle Storage Drive Enclosure DE2-24P

image:Illustration présentant les DEL du boîtier d'unités et des unités de disque
Légende de la figure
1 Indicateur d'alimentation du système
2 Indicateur de panne de module
3 Indicateur de localisation
4 Indicateur d'alimentation/d'activité
5 Indicateur de panne d'unité

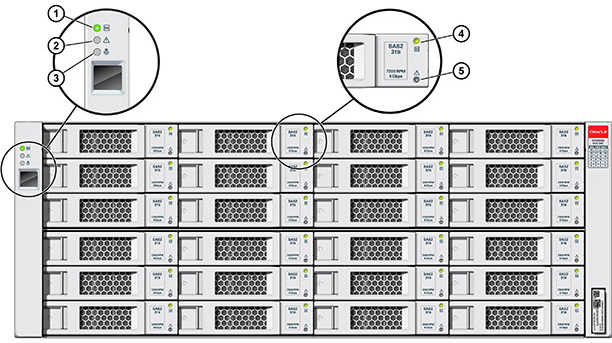

Figure 1-7  Indicateurs d'état du boîtier Oracle Storage Drive Enclosure DE2-24C

image:Illustration présentant les DEL du boîtier d'unités DE2-24C et des unités
Légende de la figure
1 Indicateur d'alimentation du système
2 Indicateur de panne de module
3 Indicateur de localisation
4 Indicateur d'alimentation/d'activité
5 Indicateur de panne d'unité

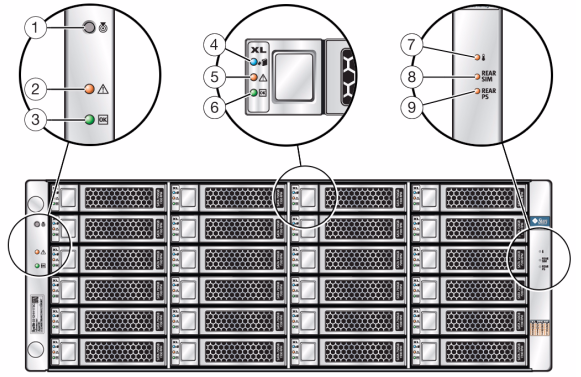

Figure 1-8  Indicateurs d'état de l'étagère Sun Disk Shelf

image:Illustration présentant les DEL et indicateurs de l'étagère Sun Disk Shelf
Légende de la figure
1 Bouton et indicateur de localisation
2 Indicateur de panne système
3 Indicateur d'alimentation du système
4 Indicateur de disque prêt à être retiré
5 Indicateur de panne de disque
6 Indicateur d'activité du disque
7 Indicateur d'avertissement de surchauffe
8 Indicateur de panne de carte de module SIM
9 Indicateur de panne d'alimentation
