Contrôleurs 7420 en cluster avec étagères de disques DE2-24 (5 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs en cluster Oracle ZFS Storage 7420 avec cinq HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.

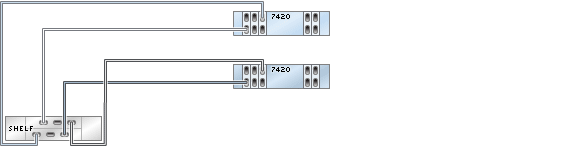

Figure 184 Contrôleurs 7420 en cluster avec cinq HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

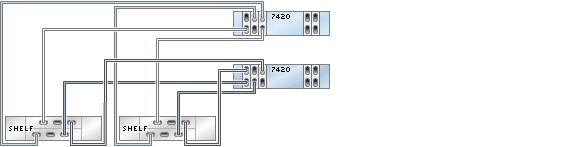

Figure 185 Contrôleurs 7420 en cluster avec cinq HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

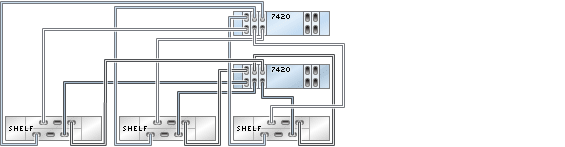

Figure 186 Contrôleurs 7420 en cluster avec cinq HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 187 Contrôleurs 7420 en cluster avec cinq HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

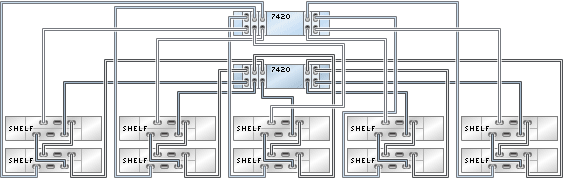

Figure 188 Contrôleurs 7420 en cluster avec cinq HBA connectés à dix étagères de disques DE2-24 dans cinq chaînes
Figure 189 Contrôleurs 7420 en cluster avec cinq HBA connectés à dix étagères de disques DE2-24 dans cinq chaînes
Figure 190 Contrôleurs 7420 en cluster avec cinq HBA connectés à 30 étagères de disques DE2-24 dans cinq chaînes
Figure 191 Plusieurs étagères de disques dans une chaîne unique
