Contrôleur ZS3-2 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 57 Contrôleur ZS3-2 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 58 Contrôleur ZS3-2 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 59 Contrôleur ZS3-2 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 60 Contrôleur ZS3-2 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

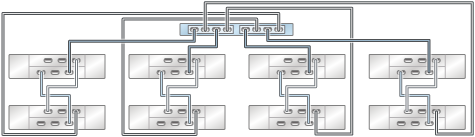

Figure 61 Contrôleur ZS3-2 autonome avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes

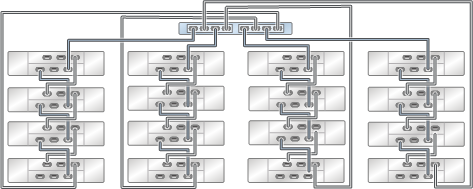

Figure 62 Contrôleur ZS3-2 autonome avec deux HBA connectés à seize étagères de disques DE2-24 dans quatre chaînes
Figure 63 Plusieurs étagères de disques dans une chaîne unique
