Contrôleurs 7420 en cluster avec étagères de disques Sun Disk Shelf (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs en cluster Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 245 Contrôleurs 7420 en cluster avec trois HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

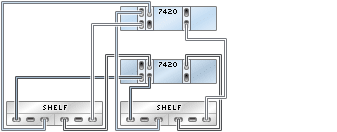

Figure 246 Contrôleurs 7420 en cluster avec trois HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

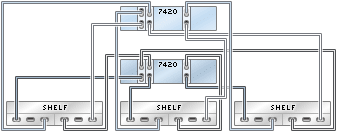

Figure 247 Contrôleurs 7420 en cluster avec trois HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

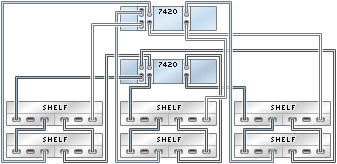

Figure 248 Contrôleurs 7420 en cluster avec trois HBA connectés à six étagères de disques Sun Disk Shelf dans trois chaînes
Figure 249 Contrôleurs 7420 en cluster avec trois HBA connectés à 18 étagères de disques Sun Disk Shelf dans trois chaînes
