Contrôleurs 7420 en cluster avec étagères de disques DE2-24 (6 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 en cluster avec six HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 192 Contrôleurs 7420 en cluster avec six HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 193 Contrôleurs 7420 en cluster avec six HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 194 Contrôleurs 7420 en cluster avec six HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

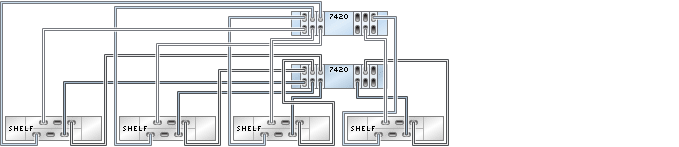

Figure 195 Contrôleurs 7420 en cluster avec six HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes
Figure 196 Contrôleurs 7420 en cluster avec six HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes
Figure 197 Contrôleurs 7420 en cluster avec six HBA connectés à six étagères de disques DE2-24 dans six chaînes
Figure 198 Contrôleurs 7420 en cluster avec six HBA connectés à 12 étagères de disques DE2-24 dans six chaînes
Figure 199 Contrôleurs 7420 en cluster avec six HBA connectés à 36 étagères de disques DE2-24 dans six chaînes
Figure 200 Plusieurs étagères de disques dans une chaîne unique
