Contrôleur ZS3-4 autonome avec étagères de disques mixtes (4 HBA)

Langue :

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-4 avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.

L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :

Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne

Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.

Figure 293 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

Figure 294 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)

Figure 295 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

Figure 296 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)

Figure 297 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)

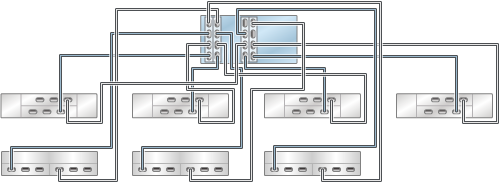

Figure 298 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à sept étagères de disques mixtes dans sept chaînes (DE2-24 affiché en haut)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à sept étagères de disques mixtes dans sept chaînes (DE2-24 affiché en haut)

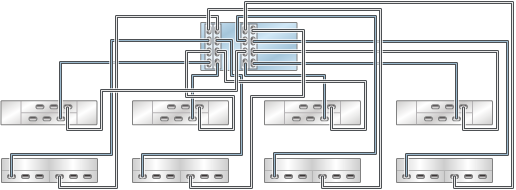

Figure 299 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à huit étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à huit étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)

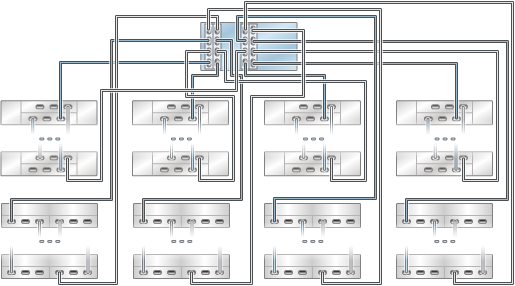

Figure 300 Contrôleurs ZS3-4 autonomes avec quatre HBA connectés à plusieurs étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)

image:illustration présentant des contrôleurs ZS3-4 autonomes avec quatre HBA connectés à plusieurs étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)

Figure 301 Plusieurs étagères de disques DE2-24 dans une chaîne unique

image:illustration présentant plusieurs étagères de disques DE2-24 dans une chaîne unique

Figure 302 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique

image:illustration présentant plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
