Contrôleur 7420 autonome avec étagères de disques Sun Disk Shelf (5 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec cinq HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 226 Contrôleur 7420 autonome avec cinq HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 227 Contrôleur 7420 autonome avec cinq HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 228 Contrôleur 7420 autonome avec cinq HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes
Figure 229 Contrôleur 7420 autonome avec cinq HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes
Figure 230 Contrôleur 7420 autonome avec cinq HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes

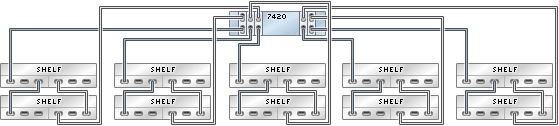

Figure 231 Contrôleur 7420 autonome avec cinq HBA connectés à dix étagères de disques Sun Disk Shelf dans cinq chaînes

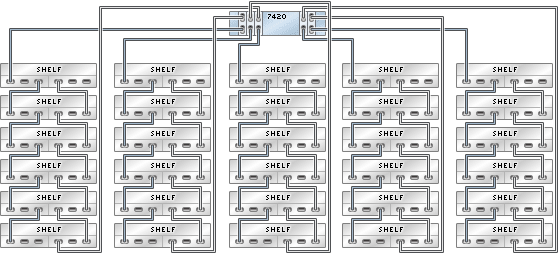

Figure 232 Contrôleur 7420 autonome avec cinq HBA connectés à 30 étagères de disques Sun Disk Shelf dans cinq chaînes
