Contrôleur ZS4-4/ZS3-4 autonome avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS4-4/ZS3-4 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.

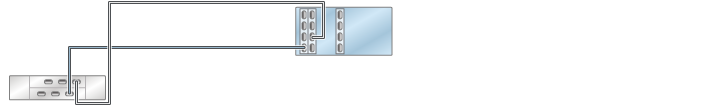

Figure 11 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

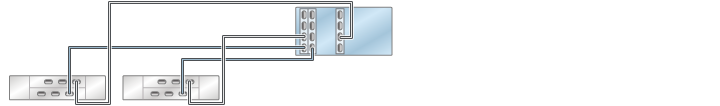

Figure 12 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

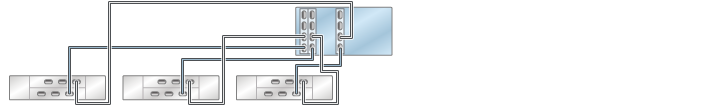

Figure 13 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

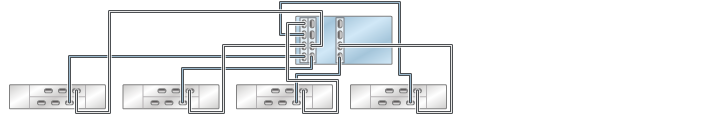

Figure 14 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

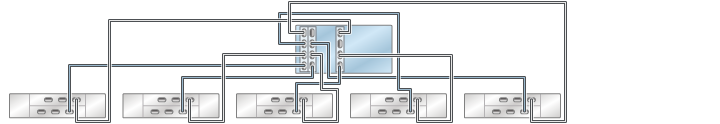

Figure 15 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

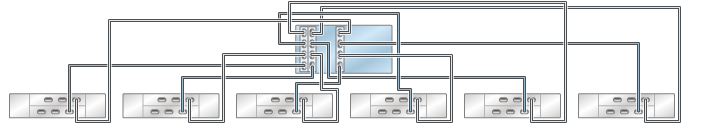

Figure 16 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes

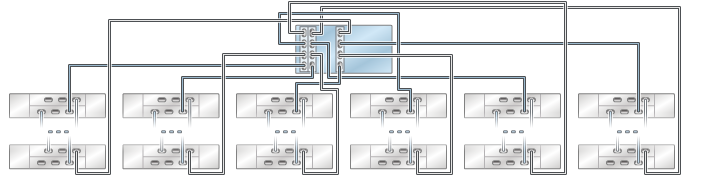

Figure 17 Contrôleur ZS4-4/ZS3-4 autonome avec trois HBA connectés à plusieurs étagères de disques DE2-24 dans six chaînes
Figure 18 Plusieurs étagères de disques dans une chaîne unique
